لوحة SC FC LC ST التمويل الانمائي الرسمي الألياف البصرية التصحيح 24 ميناء وحة التصحيح / شبكة

المعلومات الأساسية
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: YINGDA
إصدار الشهادات: ISO SGS ROHS
رقم الموديل: GPSM-SC24
الحد الأدنى لكمية: 100 جهاز كمبيوتر شخصى
الأسعار: negotiable
تفاصيل التغليف: 1PC / مربع، 5 جهاز كمبيوتر شخصى / مربع الكرتون
وقت التسليم: 5-8days بعد دفع
القدرة على العرض: 500.000 pcs لكلّ شهر
معلومات تفصيلية
مادة: الفولاذ المدلفن الباردة اللون: أسود
قدرة: 24 ألياف محول: SC محول البسيط
منافذ الكبل: 4 أجهزة الكمبيوتر تطبيق: شبكة FTTH الألياف الضوئية FTTB ODN PON
بعد: 430 * 250 * 1U سماكة: 1.0mm

منتوج وصف

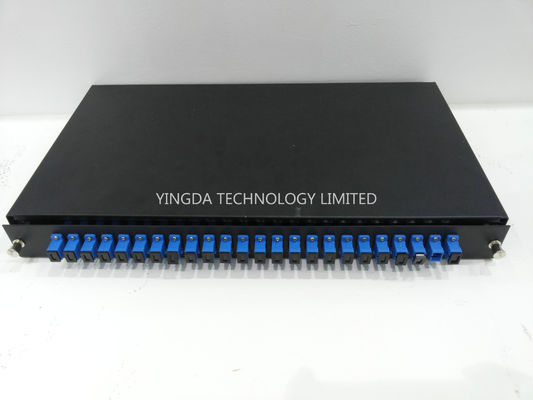

24 ميناء الألياف البصرية التصحيح لوحة SC FC LC ST ODF المعادن انزلاق الدرج تصحيح جزء الباردة الصلب المدلفن

Slding درج نوع الألياف البصرية لوحة التصحيح هي مساعدة معدات لمحطة الأسلاك في بصري

شبكة الاتصالات انتقال الألياف، الذي هو مناسبة للداخلية لصق الكابل الضوئي مباشرة

والاتصال فرع، واقية من الألياف.

الميزات

  • ينطبق في إنهاء و19 '' هيكل موحد،
  • تصميم انزلاق المعادن
  • الرف جبل في بصري توزيع إطار التمويل الانمائي الرسمي
  • مناسبة لFC، SC، ST، LC، محولات E2000
  • الباردة ألواح الصلب المدرفلة، مع الرش الكهربائي
  • مربع الحجم: 430 * 250 * 1U المتاحة، لتكلفة حفظ.

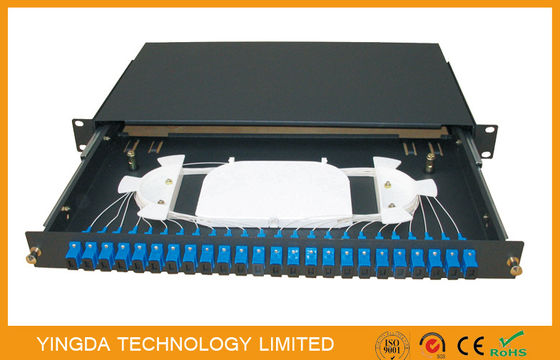

هيكل لوحة التصحيح

وتتكون مربع محطة كابل من 3parts: هيئة مربع، والمكونات الداخلية، موصل الألياف البصرية

حامية.

1. صندوق قذيفة الجسم

قذيفة غير مناسب لفتح وتثبيت، لديك ارتفاع أسس الجهد   جهاز لعنصر معدني الصورة.

2. أنا nternal المكونات.

ألف الدعم: الجسم البنية الداخلية، وتستخدم للدعم الداخلي.

ب لصق صينية: لتخزين موصل الألياف البصرية، وحماية قطعة الصورة والألياف المتبقية،   المتبقي

بصري طول الألياف 1.6M، منحنى نصف قطرها 37.5mm، وأيضا تصريحات لتحديد   الألياف.

C: ثابت الجهاز:   لإصلاح غمد الكابل الضوئي، وتعزيز الأعضاء وجديلة الأسلاك.

أجزاء حماية موصلات الألياف البصرية: كم والغدة كابل المطاط

مواصفة

اكتب

بعد

(مم)

القدرة ماكس

(النواة)

حجم الورق المقوى

(مم)

الكمية /

كرتون

(الكمبيوتر)

غيغاواط

(كلغ)

GPSM-1U-SC12

430 * 300 * 1U

12

485 * 420 * 350

5

29

GPSM-1U-FC24

24

485 * 420 * 350

5

29

GPSM-1U-2SC24

48

485 * 420 * 350

5

29

GPSM-2U-FC48

430 * 300 * 2U

48

500 * 355 * 550

4

26.5

GPSM-4U

130 * 300 * 4U

192

500 * 350 * 540

1

18.9

متطلبات بيئية:

غير مناسب استخدام في الهواء الطلق، وإذا دعت الحاجة إلى استخدام، يجب اتخاذ تدابير وقائية.

درجة حرارة العمل

-25 الى +40 درجة مئوية

درجة حرارة التخزين

-25 إلى +55 درجة مئوية

الرطوبة النسبية

≤85٪ (30 درجة مئوية)

الضغط الجوي

70 ~ 106kpa ل

خدمة الحياة

20 سنه

خصائص المادة

الألياف البصرية التصحيح المواد لوحة غير المقاومة للتآكل، مستقرة الخصائص الفيزيائية والكيميائية؛

يجب أن تكون جميع المواد متوافقة، ومتوافق مع غمد الكابل الضوئي وغمد الأسلاك ضفيرة.

لمنع التآكل والتلف الكهربائية الأخرى، ويجب أن تكون هذه المواد متوافقة مع الآخر

المعدات المستخدمة في لوحة التصحيح



1. إذا كان استخدام لوحة التصحيح هندسة البلاستيك، ويكون أداء الاحتراق وفقا

مع اختبار GB / T5169.7، اخر اختبار ل30S.

2. استخدام الألياف البصرية تعزيز موصل حامية   تقوم المواد ودرجة الحرارة تذوب الساخنة حشو

لا تقل عن 120 درجة مئوية، وتكون درجة الحرارة الحرارية تليين لا تقل عن 90 درجة مئوية، ويمكن استخدامها في

25 ~ + 40 ° C درجة الحرارة.

3. ينبغي أن تكون جميع المواد غير سامة، غير قابلة للتآكل، على صحة الإنسان وغيرها من العناصر المعدات

تأثيرات جانبية.

يجب ظهور استكمال الشكل، لا لدغ، لا فقاعات، لا الشقوق والفراغات، تزييفها،   نجاسة

عيوب. يجب أن يكون كل لون الخلفية المستمر بشكل موحد. مظهر جميل و

البناء مريحة، وانخفاض خسارة التوهين، وهيكل معقول، ثابت الأساسية المعززة في

مربع المحطة، وغمد والأرض الأسلاك،   مناسبة لكابل الألياف البصرية الشريط وكابل داخلي.

تصميم فريد من نوعه، 19 بوصة الرف أو جدار جبل.

خصائص ميكانيكية

قوة الشد: يجب أن تصمد أمام قوة الشد المحوري لا تقل عن 500N بين محطة كابل

مربع وكابل، وليس أقل من 5N بين جديلة الأسلاك ومربع المحطة.

اختبار الضغط: مربع محطة كابل يجب أن يكون كل قادرة على تحمل ضغط ثابت الرأسي

لا تقل عن 200N.

يجب أن يكون مربع محطة كابل قادرة على الصمود في وجه زاوية الالتواء: تطور الاختبار.
