12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا

مكان المنشأ الصين
اسم العلامة التجارية YINGDA
إصدار الشهادات ISO,CE
رقم الموديل GPSR-2LC12
الحد الأدنى لكمية 50 جهاز كمبيوتر شخصى
الأسعار Negotiable
تفاصيل التغليف 1 جهاز كمبيوتر / مربع، 5 جهاز كمبيوتر شخصى / علبة كرتون

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مواد الصلب المدرفلة على البارد سماكة 1.2 مم SPCC
سعة 24 أسلاك أسلاك التوصيل المصنوعة من الألياف الفردية منفذ الموصل منفذ محول LC ​​مزدوج
طلب إطار التوزيع البصري 19 بوصة (ODF) طريقة installatino لوحة التصحيح جبل الرف
اللون أسود البعد 480 * 300 * 1U مم
تسليط الضوء

,

,

sliding patch panel

اترك رسالة
منتوج وصف

12 منفذًا 19 بوصة مثبتة على حامل من الألياف الضوئية 1U LC UPC Duplex 24 مركزًا



تستخدم لوحة التصحيح Rack Mount بشكل أساسي للربط والتخزين بين كابل f iber البصري والضفيرة في المعدات.يمكن تركيبها على الحائط وتركيبها على الأرض.جسم الصندوق مصنوع من الفولاذ المدلفن على البارد عالي الجودة ، التبخير الكهروستاتيكي ، المظهر جميل والعملية مريحة.



يمكن أن تقوم لوحة التصحيح بالألياف الضوئية المنزلقة من Yingda بتثبيت مهايئات SC LC FC ST ، ويمكن أن يكون maxmim 12 نقطة ، 24 نقطة ، 48 نقطة ، 72 درجة 96 درجة ، 144 نقطة بناءً على طلب العميل بواسطة 1U 2U 3U 4U 6U إلخ. مع الفرامل المتصاعدة للتثبيت على إطار جبل راك.إنه تصميم ذكي لتوفير الحماية لتوصيل طرف الكابل البصري وتركيب محول الألياف الضوئية.إنها عبارة عن مجموعة من كبلات الألياف الضوئية ، والحماية ، والاتصال ، وإدارتها.





ميزات لوحة التصحيح 12 منفذ الألياف البصرية

  • تركيب خزانة رف قياسي مرن مقاس 19 بوصة
  • عمليات أمامية كاملة بتركيبات كابلات وقضبان إدارة ، مساحة كبيرة ، تصميم معقول
  • مساحة تخزين كافية للألياف الزائدة داخل لوحة التصحيح
  • مساحة التخزين المتاحة للألياف و أسلاك التوصيل المصنوعة لتعزيز الحماية للألياف ، أسلاك التوصيل المصنوعة والوصلات
  • يتوفر شريط تركيب المحول لاستيعاب أنواع متعددة من المحولات مثل FC SC ST LC و E2000 ، إلخ.
  • حماية كاملة من الانحناء الشعاعي
  • سيتم إصلاح جميع الأجزاء الموجودة في الصندوق بمسامير في الأسفل
  • يدخل الكبل الرئيسي الصندوق من الخلف ، ثم التوزيع في المقدمة

12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 0

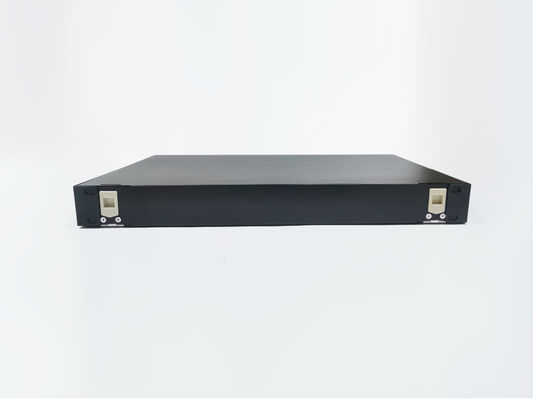

تم تصميم لوحة التصحيح 12 منفذًا لحامل 19 بوصة ، ويتم تثبيت آذان التثبيت على جانبي الصندوق قبل التسليم باستخدام البراغي ، عند البناء ، يرجى فكها ثم استدر لتثبيتها على الصندوق للتركيب.


12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 1

توجد منطقة كبيرة لإدارة الألياف أمام لوحات المحول ، ويمكن أن تخرج أسلاك التوصيل المصنوعة أو الكابلات من الجانب الأيسر أو الأيمن ، مع مشابك بلاستيكية لتصفية الكابلات لضمان عدم إزعاج كل ليف لبعضه البعض.


12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 2

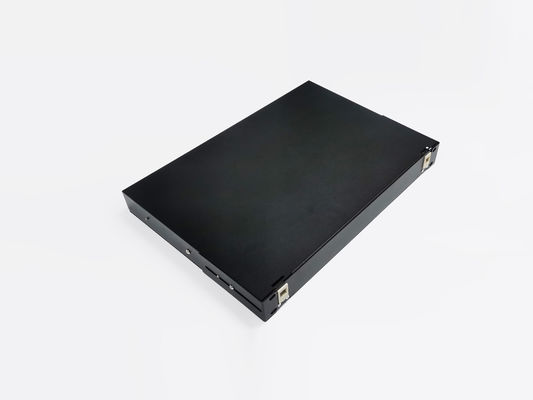

تستخدم لوحة التصحيح LC UPC هذه الشريحة المعدنية والسحب السلس والتثبيت المريح.

فقط اسحب من الجزء السفلي ثم يمكنك بسهولة إدارة الألياف ، وبعد ذلك ، اسحب للخلف لقفلها بأبواب أمامية ، وتصميم مقاوم للغبار.


12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 3

  • يمكن للوحة التصحيح 1U وضع 2 قطعة من صواني الألياف 12 ، كل سعة لصق انصهار صينية هي 12 قطعة من الألياف المفردة ، إذا كانت الألياف المزدوجة ، يمكن أن تصل إلى 24 نقطة كحد أقصى.
  • وفي الوقت نفسه ، يمكن للوحات المهايئ الموجودة في ارتفاع 1U الأمامي القيام بحد أقصى 24 قطعة SC على الوجهين = 48 نقطة ، وسيتم تثبيت جميع المحولات بالمسامير.
  • شعار عميل الطباعة الحريرية أو العلامة التجارية أو الرقم التسلسلي أو أي معلومات أخرى على الصندوق حسب رغبتك.

12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 4

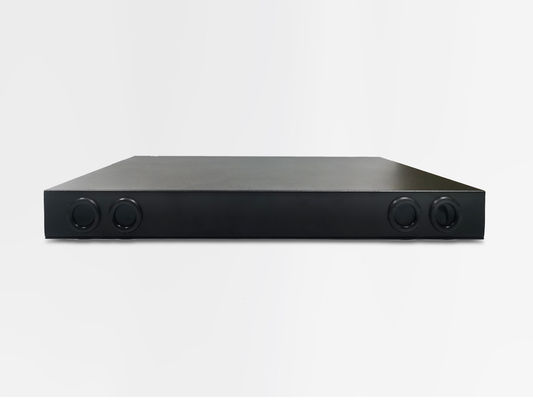

تم فتح منافذ كابل لوحة التصحيح Yingda في الخلف ، ويمكن تخصيص الكمية وقطر الكابل.إذا لم يحدد العميل ، فسيقوم بعمل 4 منافذ في الخلف ، قطعتان من كل جانب ، قطر الكابل 20 مم مع ختم مطاطي لمقاومة الغبار.

سيكون داخل الصندوق عبارة عن كبلات معدنية وتركيبات بلاستيكية وفقًا لذلك ، والتي تضمن أن جميع الكابلات في مكانها على المدى الطويل وليس الفوضى.


معلومات طلب لوحة تركيب الرف

نموذج

الأبعاد (مم)

السعة القصوى (النوى)

GPSR-SC12

480 × 200 × 1 وحدة

12

GPSR-SC24

480 × 200 × 1 وحدة

24

GPSR-SC48

480 × 200 × 2 وحدة

48

GPSR-FC12

480 × 200 × 1 وحدة

12

GPSR-FC24

480 × 200 × 1 وحدة

24

GPSR-FC48

480 × 200 × 2 وحدة

48

GPSR-ST12

480 × 200 × 1 وحدة

12

GPSR-ST24

480 × 200 × 1 وحدة

24

GPSR-ST48

480 × 200 × 2 وحدة

48



المواصفات الفنية للوحة التصحيح بالألياف الضوئية 24 نواة

درجة الحرارة المحيطة -25 ℃ ~ + 40 ℃
الرطوبة النسبية ≤ 85٪ (30 ℃)
الضغط الجوي 70 كيلو باسكال 106 كيلو باسكال
مقاومة العزل

محطة كابل الألياف البصرية وعضو قوة الكابلات المعدنية ،

المكونات المعدنية كابل الألياف البصرية نفسها ، كابل الألياف البصرية

المكونات المعدنية والأرض ، مقاومة العزل

يجب> 2 × 104MΩ.

قوة عازلة

محطة كابل الألياف البصرية وعضو قوة الكابلات المعدنية ،

المكونات المعدنية كابل الألياف البصرية نفسها ، كابل الألياف البصرية

المكونات المعدنية والأرض ، تحت الجهد 15kV ل

دقيقة واحدة بدون انهيار ، لا توجد ظواهر قوسية.






12 منفذ 19 بوصة رف جبل سليدنج الألياف البصرية التصحيح لوحة 1U LC UPC دوبلكس 24 مركزا 5

يشتمل الملحق القياسي على: آذان مثبتة على الرف ، وصينية لصق ، ومجموعات تركيب ، وغطاء حماية من الانكماش الحراري ، وربطة من النايلون ، ومشابك كبلات



إذا كنت بحاجة إلى إنهاء مسبق باستخدام أسلاك التوصيل المصنوعة والمحولات ، فيرجى التحدث مع المبيعات للحصول على التفاصيل.

OEM أو ODM مقبول.
