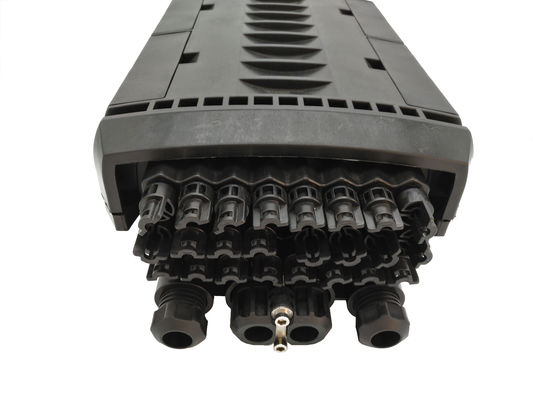

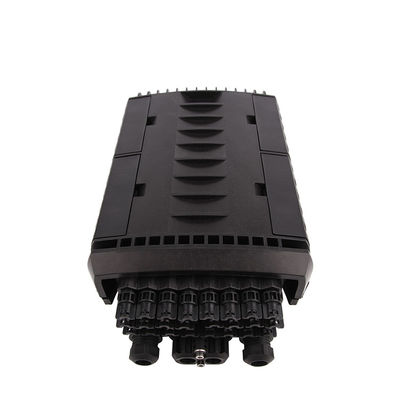

صندوق شبكة FTTH غير مائية IP68 في الهواء الطلق 24 منفذ صندوق تقسيم الألياف الضوئية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالمواد | PP + GF | البعد | 380*245*155 مللي متر |
---|---|---|---|
الأعلى. سعة | 48 نقطة | مدخل الكيبل | 1 منتصف المدى 2 دورة الميناء |
اللون | أسود | الخصائص | منفذ غير مقطوع لكابل التغذية |
قطر الكابل | 10 ~ 17.5 ملم | نوع الختم | انبعاج |
التطبيق | جبل القطب FTTH أو جبل الجدار | ||
تسليط الضوء | 24 مرفق الصافحة الضوئية القسمة مربع,صندوق شبكة FTTH مقاوم للماء,صندوق شبكة IP68 FTTH,Waterproof FTTH Network Box,IP68 FTTH Network Box |
FDB0224F هو مربع محطة الوصول لشبكة FTTH. يربط كابل التغذية أو كابل التوزيع بكابل إسقاط المشترك مع فاصل PLC. يدمج ربط الألياف ، والانقسام ، والتوزيع ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والإرسال ، والالتخزين واتصال الكابلات في صندوق حماية صلب واحد.
الخصائص
- الصندوق مغلق بالكامل مع قضيب المسمار + 4 أقواس
- مادة بلاستيكية PP + GF عالية الجودة ، مع أشرطة قوة على الغطاء أو القاع
- مقاومة للأشعة فوق البنفسجية والشعاع فوق البنفسجي ومقاومة للمطر، درجة الحماية IP68
- لوحة محول قابلة للإزالة ما يصل إلى 24SC، 4صناديق ما يصل إلى 48نواة
- مشبك الكابلات والمصاعد للدخول والخروج ، ومساحة تخزين كبيرة من الألياف الزائدة ، نصف قطر المنحنى المعقول
- دعم انتهاء منتصف المدى ، والتشغيل السهل والتركيب
المواصفات
النموذج | FDB0224F | |
البعد (A*B*C) | 385*245*155ملم | |
أقصى قدر من السعة | 48Cores=4*12F الألياف الواحدة | |
دخول الكابلات | 1 منتصف المدى، | 2الموانئ الدائرية |
قطر الكابل | 10- 17.5 ملم | 8-17.5 ملم |
مخرج الكابلات | 24 منفذ كابل هبوط: 2mm، 4mm، 7mm | |
كمية المحول | 24SC | |
كمية القسمة | أنبوب فولاذي 1x16 أو 3pc 1x8 | |
المواد | PP + GF (البلاستيك البوليمري المعدل + ألياف الزجاج) |

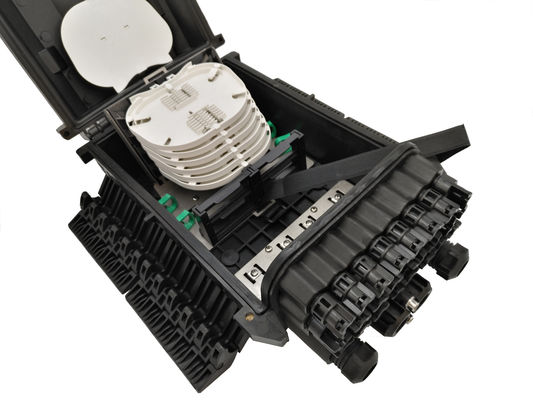

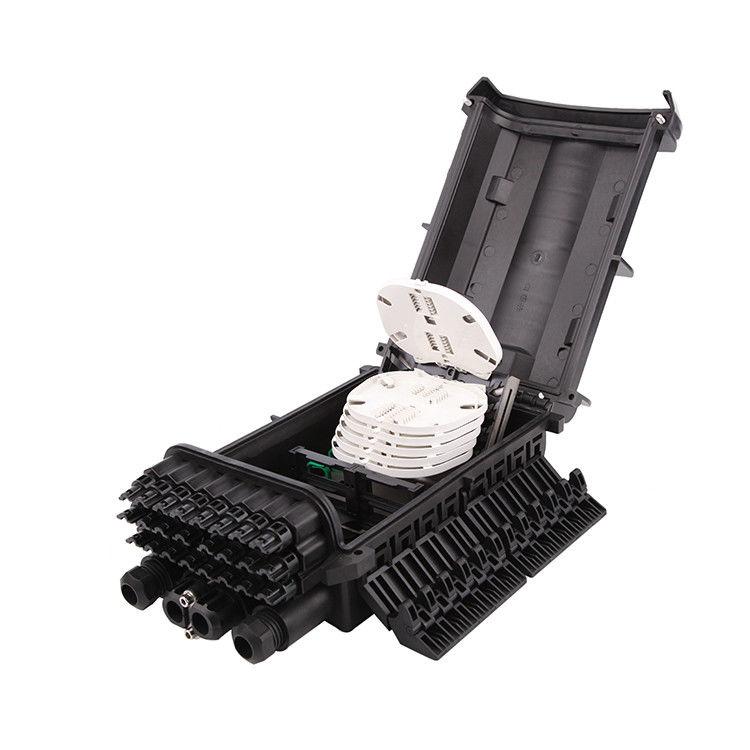

صور أكثر تفصيلاً:

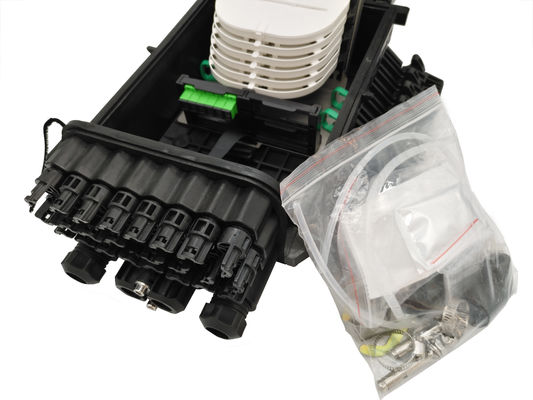

الملحقات القياسية:
قائمة الأجزاء
المجموعات الرئيسية
S/N | الوصف | كمية | ملاحظة |
1 | غطاء | 1 | 337 ((L) × 242 ((W) × 63 ((H) ملم. |
2 | القاعدة | 1 | |
3 | حلقة الختم | 1 | أغلاق الصناديق |
4 | 8202 قطع غطاء | 16 | منافذ الكابلات المغلقة |
5 | صينية التوصيل | 4 | لأغراض التوصيل والتخزين |
6 | غطاء علبة التوصيل | 1 | |
7 | ضمادات الصندوق | 1 | تثبيت عدة صناديق التوصيل |
8 | محور التثبيت | 2 | غطاء التثبيت وغطاء الإغلاق |
9 | القفل | 4 | غطاء التثبيت وغطاء الإغلاق |
10 | المكسرات الضيقة | 16 | إغلاق منافذ الكابلات الناعمة |
11 | أداة ضيقة | 1 | خاصة لتضيق الجوز |
12 | لوحة تثبيت الكابلات | 1 | تثبيت الكابلات غير المقطعة |
13 | لوحة تثبيت المحول | 4 | لوحة محولات لـ 6 محولات بسيطة SC |
14 | دعامة الدرج | 1 | تثبيت 6 صناديق التوصيل |
15 | مغلق الغطاء العلوي | 1 | الحد من الغطاء العلوي |
16 | المكسرات البلاستيكية | 2 | كابلات التثبيت |
الخصائص
1 منفذ غير مقطوع، 2 منفذ مستديرة، 24 قطعة من منفذ الكابلات، مثالية للفايبر إلى كابلات العمل
كل صندوق مع 6 قطعة من الوعاء القابل للإزالة، و 24 قطعة من لوحة محول SC، و ورقة معدنية لتثبيت الكابلات وتوجيهها.
الصندوق قوي، القفل هو تصميم فريد، عالية القوة البلاستيك الهندسي، والداخل أيضا لديها مشابك الكابلات.
جميع الأجزاء المعدنية هي الفولاذ المقاوم للصدأ، مناسبة للتطبيق في الهواء الطلق، إذا كنت بحاجة إلى ورقة صغيرة، يمكن أن تفعل أيضا.
ويمكن أن يدمج علبة التوصيل ما يصل إلى 12 قلباً، ويمكن أيضاً أن يضع ما يصل إلى 1 × 1 × 4، 1 × 8 أنبوب تقسيم الألياف الضوئية
أجزاء قياسية
S/N | الوصف | كمية | ملاحظة |
17 | مجموعة تركيب الجدار | 1 | للتركيب الجداري |
18 | محور مرساة التوسع | 2 | أجزاء من مجموعة تركيب الجدار |
19 | المسامير السادسة | 2 | أجزاء من مجموعة تركيب الجدار |
20 | ربطة عنق نايلون ((3*120mm) | 12 | كابلات التثبيت |
21 | غلاف الاندماج ((Φ1.0*60mm) | طبقاً لـ"فايبر كيرز" | ربط الكابلات |
22 | 0أنبوب لفائف طوله 2 متر | 1 | حماية الألياف |
23 | شريط عازل | 1 | تثبيت الملحقات |
24 | 0أنبوب إيفا طوله 5 أمتار | 1 | حماية الألياف |
25 | جفاف | 1 | |
26 | المفتاح الهكساغوني الداخلي M6 | 1 | أداة لفتح الصندوق |
27 | 14# غروميت | 2 | من 12 إلى 17.5 ملم |
28 | 41# غروميت | 2 | من 8-12ملم |
29 | سدادة بلاستيكية | 4 | أغلق منفذ الكابلات |
30 | مفتاح الحديد | 1 | أداة |
قطع الغيار الاختيارية
S/N | الوصف | كمية | ملاحظة |
25 | مجموعة تركيب القطب | 1 | للتركيب في الأعمدة |
26 | صمام | 1 | اختبار أداء الختم |
