| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDFOSC001-SC/UPC |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.19USD-0.72USD |
| وقت التسليم: | 5 أيام عمل بعد حصلت على الدفع |
| شروط الدفع: | تي / تي أو ويسترن يونيون |

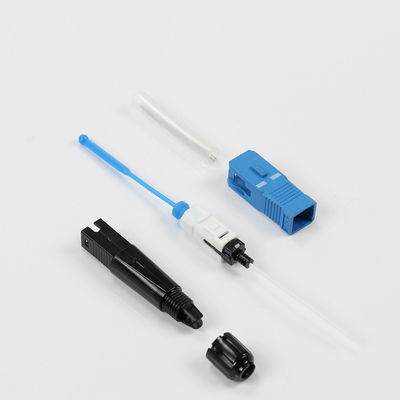

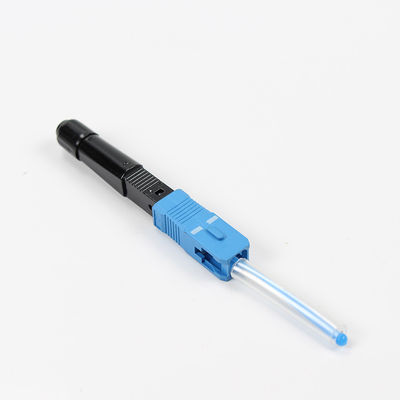

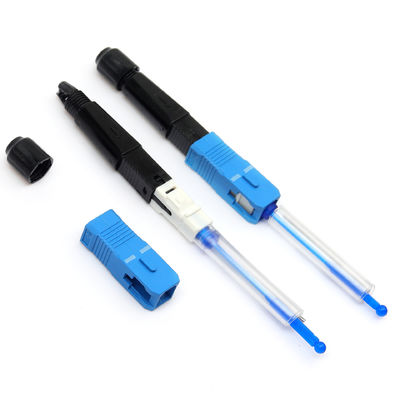

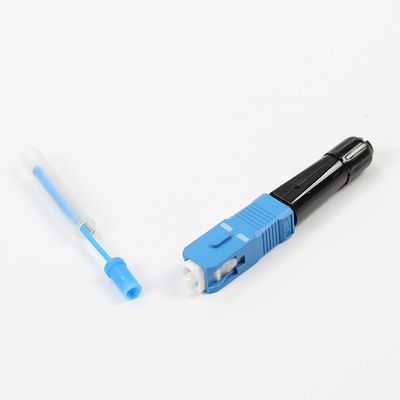

وصلة التشابك SC هي وصلة سريعة من نوع الألياف الضوئية ، ولكن نقطة التشابك فيها داخل نهاية الصلة ، مما يعادل القضاء على الخيوط عند التشابك.الميزة هي عدم الحاجة إلى حماية إضافية بعد التوصيل، مثل علبة التوصيل، إغلاق التوصيل، أو صناديق التوزيع. في عقد مع تصميم التوصيل الميكانيكي، فإنه يوفر V-خروط الاتصالات الميكانيكية صيانة وتكلفة التشغيل ودائمة،والذي يقلل من مفهوم أن تكلفة عالية من آلة التوصيل ولا تنطبق على بناء FTTH.
SC Fsion Splice على خصائص الموصلات
SC Fsion Splice على المرفقالمواصفات
| النموذج | YDFOSC001 |
| نوع الجهاز | SC/UPC، SC/APC |
| نوع الكابل | 0.9 ملم، 2.0 ملم، 3.0 ملم، 3.1 * 2.0 ملم كابل إسقاط |
| قطر الألياف | 125um ((G657A2 الألياف العارية) |
| قطر العازل الضيق | 250م |
| نوع الألياف | الوضع الواحد OS1 9/125um |
| خسارة الإدراج | ≤0.3dB |
| خسارة العائد | ≤ 50 ديسيبل |
| الصلبة الصلبة العارية | > 250 غرام |
| درجة حرارة العمل | -40 درجة مئوية - +80 درجة مئوية |
| قوة التوتر | 60N (5kg لمدة 2 دقيقة) |
| اختبار السقوط | 4 أمتار عالية أرضية الاسمنت اتجاه في وقت واحد، في المجموع 3 مرات |
الخطوات التعليماتية للاتصال بالاتصال
1التحضير
2ضع هيكل الأنابيب المتقلصة الحرارة والمكسرة من خلال في كابل الألياف
3. استخدم قطعة من الألياف المسطحة لتجريد الغطاء حوالي 45 مليمتر
4استخدمي جهاز إزالة الألياف لتزيلي طبقة غطاء الألياف وتنظفي الألياف، ثم ضعي الألياف البصرية على الحامل.
5إقطع الألياف بواسطة شفرة الألياف
6. ضع حامل التجميع في آلة التوصيل الاندماج
7إزالة طبقة غطاء الألياف 0.9 ملم
8نظف الألياف الضوئية ووضعها في حامل آلة الجمع
9إقطع الألياف بواسطة شفرة الألياف
10ضع العقدة في آلة الاندماج
11بعد أن تكون الأدوات جاهزة أغلق آلة الاندماج وابدأ بالاندماج
12بعد التأمين، افتح الآلة وأخرج كل ما يصل إلى الصلة بحذر
13إدخال أنبوب التقلص الحراري إلى ذيل المكونات المرتبطة بعناية، ثم وضع كامل المكونات المرتبطة في آلة الاندماج والبدء في تسخين
14إزالة المرفق من آلة الاندماج بعد حوالي 90 درجة من التسخين، ومن ثم تبريد لمدة 5
إلى عشرات.
15التجميع الكامل
* يرجى استخدام آلة صهارة FTTH المخصصة
* المستهلك الموصى به:
احتفظ بالمواد التالية
|
|
| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDFOSC001-SC/UPC |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.19USD-0.72USD |

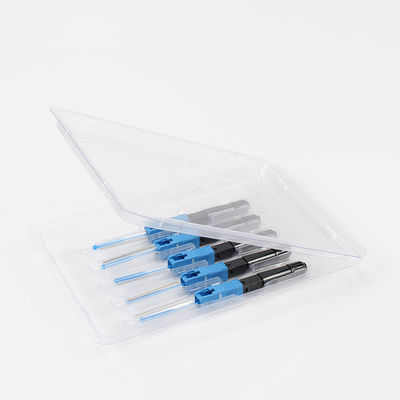

| تفاصيل التعبئة: | 5 قطع أو 10PCS / مربع نفطة |
