| الاسم التجاري: | YINGDA |
| رقم الطراز: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| الـ MOQ: | 500 قطعة |
| السعر: | 0.19USD-0.72USD |
| وقت التسليم: | 5 أيام عمل بعد استلام المبلغ الخاص بك |
| شروط الدفع: | تي / تي أو ويسترن يونيون |

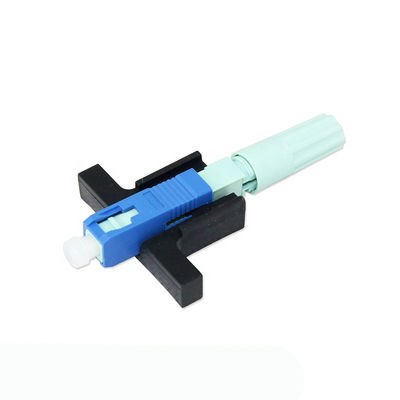

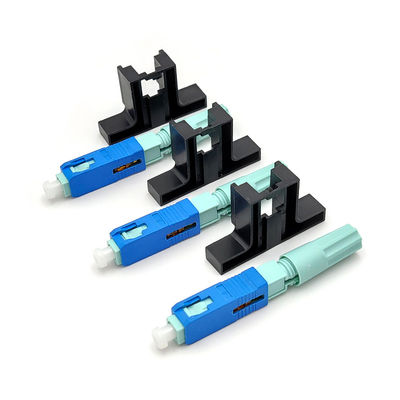

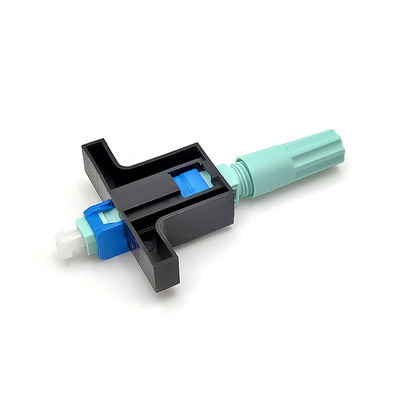

5G LX58 SC UPC FTTX Field قابل للتثبيت موصل كابل الألياف البصرية المسطح الأزرق
5G FTTx 0.3dB LX58 SC UPC موصل الألياف البصرية سريع المجال القابل للتثبيت الشكل -8 كابل مسطح أزرق
يعد Field Assembly Connector حلاً شائعًا للأسلاك الضوئية داخل المباني والأرضيات لتطبيقات LAN و CCTV وتوسيع FTTH ، فهو يوفر نفسه ليكون الموصل المفضل من قبل شاغلي الوظائف والبلديات والمرافق وشركات النقل البديلة.يمكن اختيار SC ، أو LC ، أو FC ST ، وتلبي من 250um إلى 900um ، و 2.0 مم ، و 3.0 مم في وضع فردي.يمكن أن يكون الطويق PC أو APC.
المواصفات الميكانيكية
| العنصر | معامل |
| نموذج | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| طول | 58 ملم |
| نوع الكابل | 2.0 * 1.6 مللي متر ، 2 مللي متر * 3 مللي متر كابل إسقاط الشكل 8 |
| هيكل C-Groove | سيراميك |
| فقدان الإدراج | متوسط ≤0.2dB ، MAX≤0.4dB |
| تعويض الخساره | ≥50dB UPC ، ≥65db APC |
| فقدان الإدراج | ≤ 0.3 ديسيبل (1310 نانومتر و 1550 نانومتر) |
| تعويض الخساره | ≤ -45 ديسيبل |
| قوة الألياف العارية | > 5N |
| قوة يرتدونها | > 10N |
| توتر | > 50N |
| المتانة الميكانيكية | IL ≤ 0.2dB & RL ≤ 5dB |
| درجة حرارة التشغيل | 5 درجة مئوية إلى +70 درجة مئوية |
| كرر الوقت | > 50 مرة |
| طول | 53 ملم |
| الامتثال للمعايير | IEC61754-4 |
| عمر | 30 سنه |
معلومات العبوة:

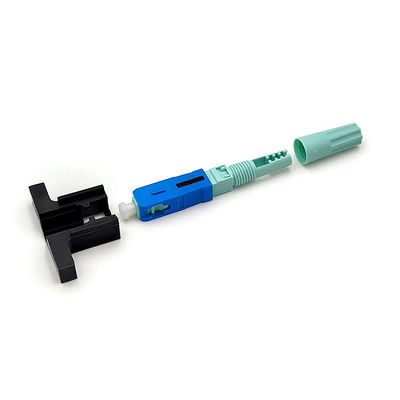

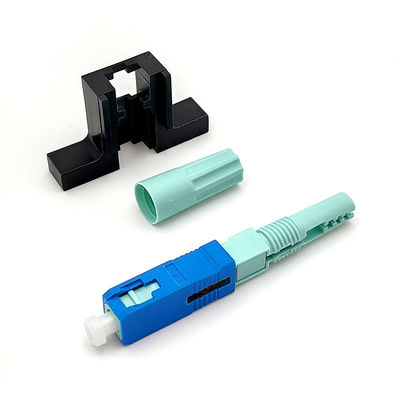

هيكل موصل سريع:
طلب
كيف تستخدم الموصلات السريعة؟
قم بمعالجة الألياف
1. أدخل كابل الإسقاط في المتعرية حتى 50-60 مم ، وقم بفك طبقة قوة الكابل
2. اضغط على الكابل الذي تم تجريده في المشبك ، وهناك 4 نقاط لقفل الألياف
3. قم بفصل طبقة طلاء الكابل عن طريق إدخال متجرد الألياف الطولية لتجريد طلاء الألياف.أو استخدم محاذاة ميلر متجرد من مشبك الألياف.
4. تحقق من الألياف عن طريق الانحناء حوالي 60 درجة في الاتجاه إذا كان موافقًا
5. نظف الألياف بقطعة قماش كحولية بمقدار 0 ° يمسح و 90 ° مرة أخرى
6. ضع المشبك في مثبت الطول حتى السهم لأعلى ، واضغط حتى النهاية
7. ضع بشكل مسطح على فتحة الساطور الليفي ، قم بمحاذاة الطرف ، ثم قطع الألياف
8. أخيرًا سيكون طول الألياف: 19.4mm و 29.4 ± 0.1mm ، انظر الصورة
المجسم
تحقق من الخزانة السوداء
أدخل الألياف مع المدخل V حتى تنحني الألياف ، ولكن ليس أعلى من 1 مم من المدخل V.
احتفظ بالمبيت والطلاء والرقص على نفس المستوى ، وانزع المفتاح.
تفكيك
قم بتجميع الرقصة المساعدة ، وتثبيتها على المفتاح إلى الطرف الأيمن
افتح الألياف
استخدم المحدب الحصري لفتح الغطاء ، وفتح القشرة
ارفع 15 درجة لسحب الألياف
