| الاسم التجاري: | YINGDA |
| رقم الطراز: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| الـ MOQ: | 500PCS |
| السعر: | 0.19USD-0.72USD |
| وقت التسليم: | 5 استلم يوم عمل بعد دفعك |
| شروط الدفع: | تي / تي أو ويسترن يونيون |

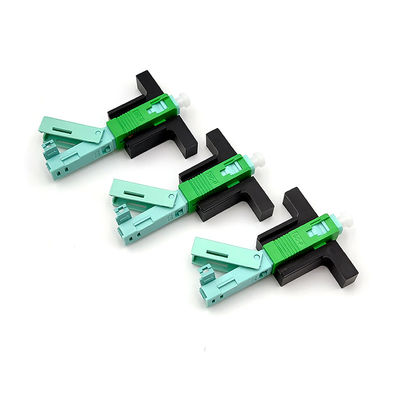

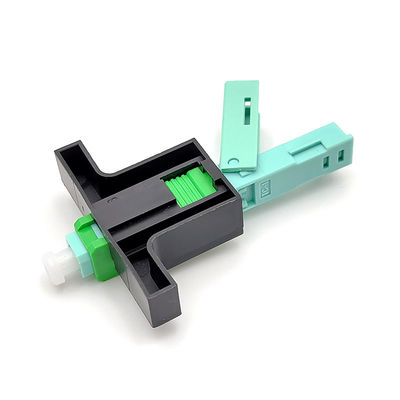

5G 0.2dB السيراميك C-Groove الألياف البصرية إنهاء الحقل قابل للتثبيت SC APC موصل 2 * 3mm إسقاط كابل
نقطة البيع:
1.SC / APC ، نوع الغطاء ، الطول الإجمالي 53mm
2. تنطبق على 2mm * 3mm الأساسيةإسقاط الكابل
3.Ceramic C-groove هيكل ليس من البلاستيك أو المعدن ، أداء جيد للختم ، مثبط للهب
4. خسارة الإدراج: متوسط ≤0.2dB ، MAX≤0.4dB
5. خسارة العودة: ≥50dB
6. لا حاجة للإيبوكسي أو الألياف المصقولة ، الميدانية القابلة للتثبيت ، المصنع المدمجة
وصف
تم تصميم موصل الألياف البصرية السريع SC / APC لـ FTTH وهو جيل جديد من موصل الألياف
تستخدم في التجميع.يمكن أن توفر نوع التدفق المفتوح ونوع المنتجات مسبقة الصب ، والتي تكون بصرية و
تتوافق المواصفات الميكانيكية مع موصل الألياف الضوئية القياسي.
إنه مصمم لجودة عالية وكفاءة عالية لتركيب هيكل موضع العقص
هو تصميم فريد من نوعه ، ولا يحتاج إلى لصق أو تلميع أو أي مواد استهلاكية.اعتماد الألياف
هيكل مثبت مسبقًا ، ومريح للتثبيت الميداني.
تخصيص
|
اكتب |
المعلمات |
|
فقدان الإدراج |
≤ 0.3 ديسيبل (1310 نانومتر و 1550 نانومتر) |
|
تعويض الخساره |
≤ -45 ديسيبل |
|
قوة الألياف العارية |
> 5N |
|
قوة يرتدونها |
> 10N |
|
التوتر |
> 50N |
|
المتانة الميكانيكية (500 مرة) |
IL ≤ 0.2dB & RL ≤ 5dB |
|
درجة حرارة التشغيل |
5 درجة مئوية إلى +70 درجة مئوية |
تطبيق
ميزات

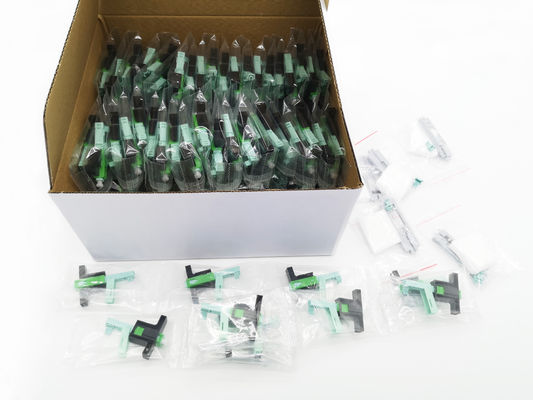

معلومات العبوة:
1 قطعة / كيس بلاستيكي ، 100 قطعة / صندوق داخلي ، صندوق داخلي 10 قطعة / صندوق كرتوني
تفاصيل المنتج:
دليل المستخدم باللغة الإنجليزية: صندوق داخلي 1 قطعة / 100 قطعة
كيف تستخدم الموصلات السريعة؟
قم بمعالجة الألياف
1. أدخل كابل الإسقاط في المتعرية حتى 50-60 مم ، وقم بفك طبقة قوة الكابل
2. اضغط على الكابل المجرد في المشبك ، هناك 4 نقاط لقفل الألياف
3. قم بفصل طبقة طلاء الكابلات عن طريق إدخال متجرد الألياف الطولية لتجريد طلاء الألياف.أو استخدم محاذاة ميلر متجرد من مشبك الألياف.
4. افحص الألياف عن طريق الانحناء حوالي 60 درجة في الاتجاه إذا كان موافقًا
5. نظف الألياف بقطعة قماش كحولية بمقدار 0 ° يمسح و 90 ° مرة أخرى
6. ضع المشبك في مثبت الطول حتى السهم لأعلى ، واضغط حتى النهاية
7. ضع بشكل مسطح على فتحة الساطور الليفي ، قم بمحاذاة الطرف ، ثم قطع الألياف
8. أخيرًا سيكون طول الألياف: 19.4mm و 29.4 ± 0.1mm ، انظر الصورة
المجسم
تحقق من الخزانة السوداء
أدخل الألياف مع المدخل V حتى تنحني الألياف ، ولكن ليس أعلى من 1 مم من المدخل V.
احتفظ بالمبيت والطلاء والرقص على نفس المستوى ، وانزع المفتاح.
تفكيك
قم بتجميع الرقصة المساعدة ، وتناسب المفتاح إلى الطرف الأيمن
افتح الألياف
استخدم المحدب الحصري لفتح الغطاء ، وفتح القشرة
ارفع 15 درجة لسحب الألياف
أنواع أخرى مماثلة:
|
|
