| الـ MOQ: | 500 قطعة |
| السعر: | 0.19USD-0.72USD |
| التعبئة والتغليف القياسية: | 1 قطعة / كيس بلاستيكي ، كيس بلاستيك 10 قطعة / أكبر ، ثم 100 قطعة / صندوق ، 1000 قطعة / كرتون |
| Delivery period: | 5 أيام عمل بعد استلام المبلغ الخاص بك |
| طريقة الدفع: | تي / تي أو ويسترن يونيون |
| القدرة على التوريد: | 500000 جهاز كمبيوتر شخصى شهريا |
داخلي 5G FTTx 0.3dB سريع موصل الألياف البصرية موصل سريع وضع واحد
داخلي 5G FTTx 0.3dB LX58 SC APC مجموعة مجال الألياف الضوئية موصل سريع الشكل -8 كابل
تم تصميم موصل الألياف البصرية السريع SC / APC لـ FTTH وهو جيل جديد من موصل الألياف المستخدم في التجميع.يمكن أن توفر Open
التدفق ونوع المنتجات مسبقة الصب ، والتي تتوافق مواصفاتها البصرية والميكانيكية مع موصل الألياف الضوئية القياسي.
إنه مصمم بجودة عالية وكفاءة عالية للتركيب ، هيكل موضع العقص هو تصميم فريد ، ولا يحتاج إلى الإلتصاق ،
لا تلميع أي مواد استهلاكية.اعتماد هيكل الألياف المثبتة مسبقًا ، ومريح للتركيب الميداني.
سمات
1. SC / APC نوع المسمار الدائري ، الطول الإجمالي 58mm
2. تنطبق على 2mm * 3mmالأساسيةإسقاط الكابل
3. هيكل C-groove الخزفي غير البلاستيكي أو المعدني ، أداء جيد للختم ، مثبط للهب
4. خسارة الإدراج: متوسط ≤0.2dB ، MAX≤0.4dB
5. خسارة العودة: ≥50dB UPC ، ≥65db APC
6. لا حاجة للإيبوكسي أو الألياف المصقولة ، الميدانية القابلة للتثبيت ، المصنع المدمجة
تخصيص
|
يكتب |
المعلمات |
|
فقدان الإدراج |
≤ 0.3 ديسيبل (1310 نانومتر و 1550 نانومتر) |
|
تعويض الخساره |
UPC ≤ -45dB ، APC ≤ -65dB ، |
|
قوة الألياف العارية |
> 5N |
|
قوة يرتدونها |
> 10N |
|
توتر |
> 50N |
|
المتانة الميكانيكية (500 مرة) |
IL ≤ 0.2dB & RL ≤ 5dB |
|
درجة حرارة التشغيل |
-5 درجة مئوية إلى +70 درجة مئوية |
تفاصيل المنتج:

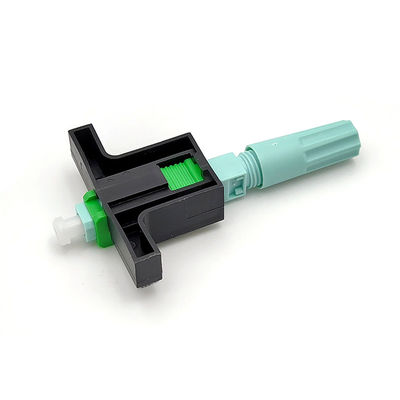

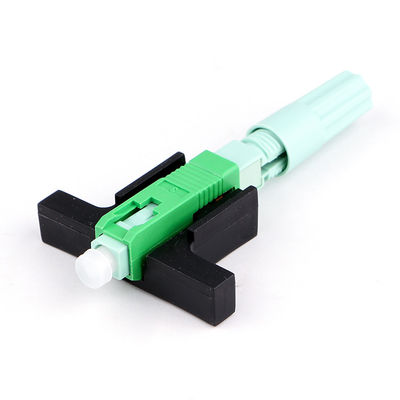

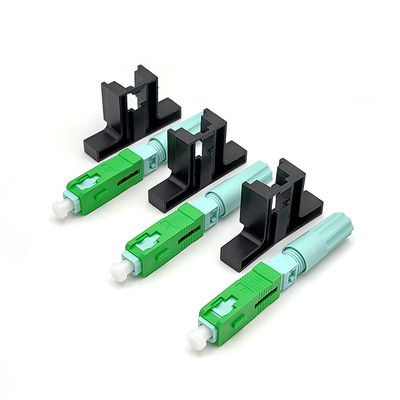

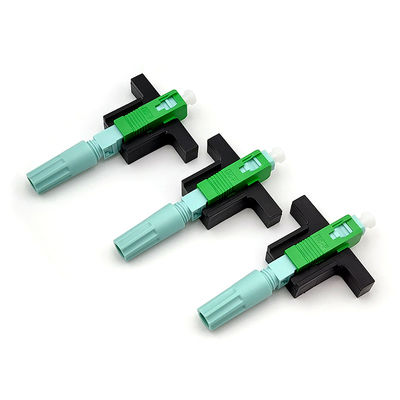

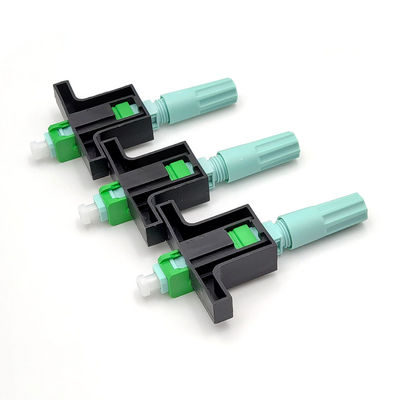

كل واحد لديه مفتاح أسود لفتح وإغلاق الألياف في بناء الجلوس ، والحذاء مستدير يمكن أن يقوم بفتح وإيقاف فتح الموصلات.
جميع الموصلات مصنوعة من بلاستيك عالي الجودة ، مما يضمن استقرار الأداء الجيد والمتانة ؛
1 قطعة / كيس بلاستيكي ، 100 قطعة / صندوق داخلي ، صندوق داخلي 10 قطعة / صندوق كرتوني
كيف تستخدم الموصلات السريعة؟
قم بمعالجة الألياف
1. أدخل كابل الإسقاط في المتعرية حتى 50-60 مم ، وقم بفك طبقة قوة الكابل
2. اضغط على الكابل الذي تم تجريده في المشبك ، وهناك 4 نقاط لقفل الألياف
3. قم بفصل طبقة طلاء الكابل عن طريق إدخال متجرد الألياف الطولية لتجريد طلاء الألياف.أو استخدم محاذاة ميلر متجرد من مشبك الألياف.
4. تحقق من الألياف عن طريق الانحناء حوالي 60 درجة في الاتجاه إذا كان موافقًا
5. نظف الألياف بقطعة قماش كحولية بمقدار 0 ° يمسح و 90 ° مرة أخرى
6. ضع المشبك في مثبت الطول حتى السهم لأعلى ، واضغط حتى النهاية
7. ضع بشكل مسطح على فتحة الساطور الليفي ، قم بمحاذاة الطرف ، ثم قطع الألياف
8. أخيرًا سيكون طول الألياف: 19.4mm و 29.4 ± 0.1mm ، انظر الصورة
المجسم
تحقق من الخزانة السوداء
أدخل الألياف مع المدخل V حتى تنحني الألياف ، ولكن ليس أعلى من 1 مم من المدخل V.
احتفظ بالمبيت والطلاء والرقص على نفس المستوى ، وانزع المفتاح.
تفكيك
قم بتجميع الرقصة المساعدة ، وتثبيتها على المفتاح إلى الطرف الأيمن
افتح الألياف
استخدم المحدب الحصري لفتح الغطاء ، وفتح القشرة
ارفع 15 درجة لسحب الألياف
أنواع أخرى مماثلة:
طلب
فيديو
|
|
