| الاسم التجاري: | YINGDA |
| رقم الطراز: | FMC-M-SM-SCP-UPC-CD-MP (KG53) |
| الـ MOQ: | 500 قطعة |
| السعر: | 0.19USD-0.72USD |
| وقت التسليم: | 5 أيام عمل بعد استلام المبلغ الخاص بك |
| شروط الدفع: | تي / تي أو ويسترن يونيون |
موصل SC UPC حقل بلاستيكي قابل للتثبيت 5G 4G وضع فردي متعدد الوضع
كابل إسقاط FTTH 2x3 مللي متر من الألياف الضوئية SC UPC الجمعية الميدانية موصل Termiantion سريع 5G 4G وضع واحد
الموصل السريع SC / APC عبارة عن موصلات مصقولة مسبقًا في المصنع وقابلة للتثبيت في الموقع والتي تلغي تمامًا الحاجة إلى التلميع اليدوي في هذا المجال.تتحد تقنية الوصلة الميكانيكية المؤكدة التي تضمن محاذاة دقيقة للألياف ، وكعب ألياف مشقوق مسبقًا في المصنع ، وهلام مطابق لمؤشر الملكية لتوفير إنهاء فوري للخسارة المنخفضة للألياف الضوئية أحادية الوضع أو متعددة الأوضاع.
تخصيص
| العنصر | معامل |
| فقدان الإدراج | ≤ 0.3 ديسيبل (1310 نانومتر و 1550 نانومتر) |
| تعويض الخساره | ≤ -45 ديسيبل |
| قوة الألياف العارية | > 5N |
| قوة يرتدونها | > 10N |
| توتر | > 50N |
| المتانة الميكانيكية | IL ≤ 0.2dB & RL ≤ 5dB |
| درجة حرارة التشغيل | 5 درجة مئوية إلى +70 درجة مئوية |
| كرر الوقت | > 50 مرة |
| طول | 53 ملم |
| الامتثال للمعايير | IEC61754-4 |
| عمر | 30 سنه |

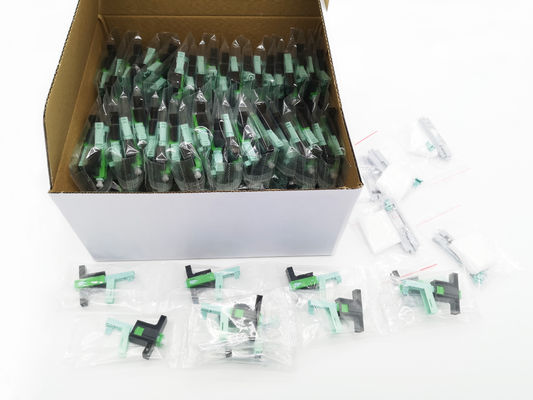

معلومات العبوة:
1 قطعة / كيس بلاستيكي ، 100 قطعة / صندوق داخلي ، صندوق داخلي 10 قطعة / صندوق كرتوني
تفاصيل المنتج:
يستخدم هذا الموصل السريع هيكل C-groove الخزفي وليس البلاستيك أو المعدن ، وفقدان الإدخال: متوسط 0.2dB ، MAX≤0.4dB ، خسارة العودة: ≥50dB.
لا حاجة للإيبوكسي أو الألياف المصقولة ، القابلة للتركيب في الميدان ، والمدمجة في المصنع

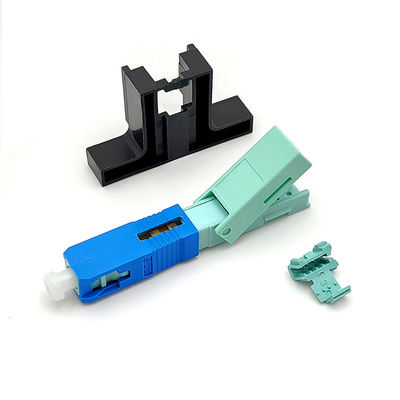

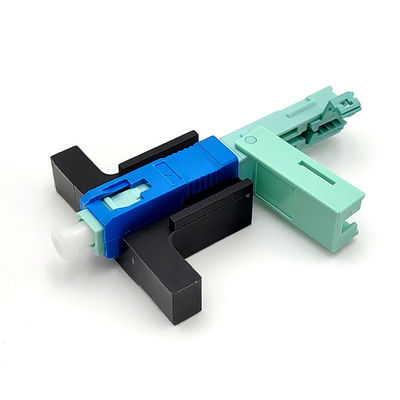

هذا الموصل هو SC / UPC ، نوع الغطاء ، الطول الإجمالي 53 مم ، سيكون به دليل مستخدم باللغة الإنجليزية مع الشحنة.
تنطبق على كابل إسقاط مسطح 2 مم * 3 مم أو 2.0 * 1.6 مم ، والذي يحتوي على رقصة ثابتة.لعقد الكبل في التمهيد لكلا النوعين من الكابلات.

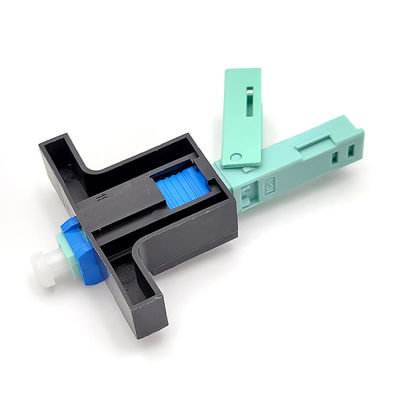

التمهيد هو تصميم نوع الوجه لأعلى ولأسفل ، وهناك أداة إعادة فتح سوداء للاستخدام المتعدد.
إنه أداء ختم جيد ، مثبط للهب ، وبلاستيك عالي الجودة.جميع المنتجات ذات الطويق المسطح UPC ، وبغطاء للغبار قبل التسليم ، ولكل منها عبوة فردية.
كيف تستخدم الموصلات السريعة؟
قم بمعالجة الألياف
1. أدخل كابل الإسقاط في المتعرية حتى 50-60 مم ، وقم بفك طبقة قوة الكابل
2. اضغط على الكابل الذي تم تجريده في المشبك ، وهناك 4 نقاط لقفل الألياف
3. قم بفصل طبقة طلاء الكابل عن طريق إدخال متجرد الألياف الطولية لتجريد طلاء الألياف.أو استخدم محاذاة ميلر متجرد من مشبك الألياف.
4. تحقق من الألياف عن طريق الانحناء حوالي 60 درجة في الاتجاه إذا كان موافقًا
5. نظف الألياف بقطعة قماش كحولية بمقدار 0 ° يمسح و 90 ° مرة أخرى
6. ضع المشبك في مثبت الطول حتى السهم لأعلى ، واضغط حتى النهاية
7. ضع بشكل مسطح على فتحة الساطور الليفي ، قم بمحاذاة الطرف ، ثم قطع الألياف
8. أخيرًا سيكون طول الألياف: 19.4mm و 29.4 ± 0.1mm ، انظر الصورة
المجسم
تحقق من الخزانة السوداء
أدخل الألياف مع المدخل V حتى تنحني الألياف ، ولكن ليس أعلى من 1 مم من المدخل V.
احتفظ بالمبيت والطلاء والرقص على نفس المستوى ، وانزع المفتاح.
تفكيك
قم بتجميع الرقصة المساعدة ، وتثبيتها على المفتاح إلى الطرف الأيمن
افتح الألياف
استخدم المحدب الحصري لفتح الغطاء ، وفتح القشرة
ارفع 15 درجة لسحب الألياف
أنواع أخرى مماثلة:
طلب
2. تنطبق على 2 مم * 3 مم أو 2.0 * 1.6 مممستويإسقاط الكابل
3. هيكل C-groove الخزفي غير البلاستيكي أو المعدني ، أداء جيد للختم ، مثبط للهب
4. خسارة الإدراج: متوسط ≤0.2dB ، MAX≤0.4dB
5. خسارة العودة: ≥50dB
6. لا حاجة للإيبوكسي أو الألياف المصقولة ، الميدانية القابلة للتثبيت ، المصنع المدمجة
|
|
