| الـ MOQ: | 1000PCS |
| السعر: | 0.19USD-0.72USD |
| التعبئة والتغليف القياسية: | 10PC / حزمة |
| Delivery period: | 3 - 5days |
| طريقة الدفع: | T / T ، ويسترن يونيون |
| القدرة على التوريد: | 1000 ألف شهريا |

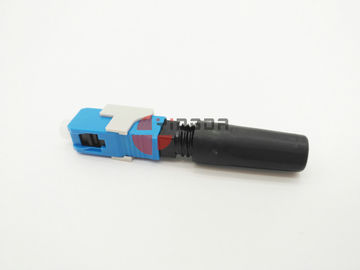

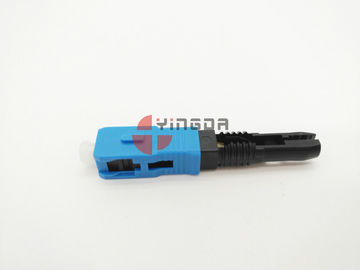

سك موصل سريع الألياف البصرية قطرة كابل إنهاء 55MM لا تحتاج الايبوكسي سم تبو تكرار الاستخدام
وصلات سريعة لتثبيت الحقل هي موصلات مصقولة مسبقا المصنع التي تقضي تماما على الحاجة لتلميع اليد في هذا المجال. ثبت تكنولوجيا لصق الميكانيكية ضمان الدقة محاذاة الألياف، مصنع قبل المشقوق الألياف كعب والهلام مطابقة الفهرس الملكية الجمع بين لتقديم فورية فقدان خسارة منخفضة إما أحادية النمط أو متعددة الألياف البصرية.
موصلات سريعة متوافقة مع 250μm و 900μm الألياف البصرية، وكذلك 900μm، 2mm و 3 مم كورديج. يتم دعم جميع أنواع الألياف الأولية، وكل موصل هو لون مشفرة وفقا لمتطلبات معيار الصناعة لمساعد في تحديد أثناء وبعد التثبيت. يتم إزالة مقطع إسفين مثبت من المصنع (مرفق مع كل موصل) ويتم التخلص منه عند الانتهاء من الإنهاء.
الميزات
لا الايبوكسي المطلوبة
الألياف يمكن أن تكون هزمت
قبل-- ستبد، المصقول-- مصقول الطويق
الدقة المحاذاة الميكانيكية يضمن خسارة منخفضة
يمكن استخدام في للتأكد من تثبيت الألياف بشكل صحيح
يلبي تيا / إيا 568A متطلبات الأداء
يلتقي تيا / إيا 604 (فوسيس) متطلبات واجهة موصل
تطبيقات
البيئات الفرضية
الاتصالات في المكتب لبيئات الشبكة المحلية
إنهاء المعدات المباشرة
الألياف إلى المشترك (فتكس) التطبيقات
إصلاح واستبدال المتطلبات
معدات اختبار يؤدي
لوحات التصحيح
سينغلمود أبك أو بيسي على حد سواء يمكن القيام به. الألياف مو: أبك البيت الأخضر، بيسي الأزرق البيت.

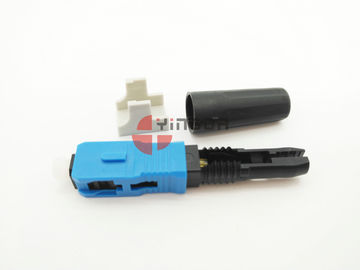

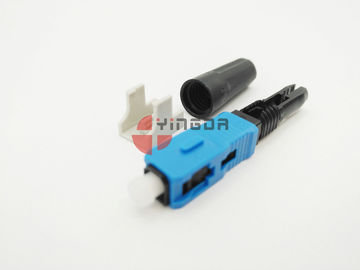

الجزء الرمادي هو مقطع لتكرار الاستخدام، فإنه يمكن أن تقلع باليد، جولة التمهيد المسمار وإيقاف
3 ملليمتر جولة أو 2x3 ملليمتر الشكل -8 قطرة كابل يمكن إدراج من التمهيد، عالية الجودة السيراميك الطويق و قبل مصقول الألياف داخل.
تخصيص
| بند | معامل |
| وضع فردي | |
| فقدان الإدراج | MAX≤0.5dB، أفيراج≤0.3dB |
| تعويض الخساره | APC≥50dB، UPC≥45dB |
| المتانة (1000 التزاوج) | 0.2db ماكس. |
| درجة حرارة التشغيل | -40 ° C ~ + 75 ° C |
متطلبات الأداء الميكانيكي
| اسم الاختبار | شرط الاختبار | نتيجة | ||
| تغيير خسارة الإدراج | تغيير خسارة العودة | تغيير المظهر الخارجي | ||
| تكرار التجميع | كرر: 5MIN | ≤0.3dB | <0.5dB | يمكن إعادة تجميعها واختبار، يجب أن يكون سطح دبوس لا خدوش واضحة، إذا كان فقدان خسارة الإدراج كبيرة من 0.3db، المؤهلين؛ والباقي لا يكون الضرر الميكانيكي، وتشوه، الكراك، والاسترخاء وغيرها من الحالات الشاذة |
| قوة الشد | 0.125mm الألياف العارية 4N، 0.25mm الألياف 4N، ومراقبة غير البصرية الأداء البصري. 0.9mm الألياف البصرية نوع 10N، 20N البصرية كابل، على الخط رصد الأداء البصري. كابل 30N، وليس على الانترنت رصد الأداء البصري. الوقت: 2 دقيقة | ≤0.3dB | <0.5dB | |
| اختبار السقوط | الارتفاع: المسافة من رأس العينة 1.5m؛ مرات: 10 مرات | ≤0.3dB | <0.5dB | |
| اهتزاز | التردد: 10 ~ 50hz؛ اكتساح: 45 مرة في الدقيقة الواحدة: السعة: 0.75mm واحدة السعة؛ الوقت: ثلاثة اتجاهات، كل ساعتين | ≤0.3dB | <0.5dB | |
| التكرار | التزاوج: 10times | ≤0.3dB | <0.5dB | |
| المتانة الميكانيكية | التزاوج: 500times | ≤0.3dB | <0.5dB | |
| إفحام الخصم | تحميل: نوع الكابل 15N؛ معدل: 10 مرات / دقيقة؛ مرات: 200 مرة | ≤0.3dB | <0.5dB | |
فيديو
|
|
