| الـ MOQ: | 1000PCS |
| السعر: | 0.19USD-0.72USD |
| التعبئة والتغليف القياسية: | 10PC / حزمة |
| Delivery period: | 3 - 5days |
| طريقة الدفع: | عبر البريد، وسترين يونيون |
| القدرة على التوريد: | 1000 ألف شهريا |
رابط FAST للألياف البصرية ، مطليء مسبقًا ، وضع واحد 9/125um ، وصلة قابلة للتركيب في الميدان SC
الاتصالات السريعة القابلة للتركيب في الميدان هي الاتصالات الملمعة مسبقًا في المصنع والتي تلغي تمامًا الحاجة إلى التلميع اليدوي في الميدان.تكنولوجيا التوصيل الميكانيكي المثبتة التي تضمن محاذاة الألياف بدقةيجمع بين قطعة الألياف المقطعة مسبقاً في المصنع وجل خاص بمطابقة المؤشر لتقديم إيقاف فوري منخفض الخسارة لألياف البصرية أحادية الوضع أو متعددة الأوضاع.
الاتصالات السريعة متوافقة مع الألياف الضوئية 250μm و 900μm ، وكذلك 900μm و 2mm و 3mm الحبل. جميع أنواع الألياف الأساسية مدعومة ،وكل جهاز توصيل مزود بشفرة لون حسب متطلبات المعايير الصناعية للمساعدة في التعرف أثناء وبعد التثبيتيتم إزالة مقطوعة الحبل المثبتة في المصنع (تضمنها كل رابط) والتخلص منها عند الانتهاء من الإنهاء.
ميزات موصلات الألياف السريعة
تطبيقات الموصلات السريعة SC/APC
مواصفات المرفق الأول
| البند | المعلم |
| الوضع الواحد | |
| خسارة الإدراج | الحد الأقصى≤0.5dB ، المتوسط≤0.3dB |
| خسارة العائد | APC≥50dB؛UPC≥45dB |
| الصمود (ألف زواج) | 0.2 ديسيبل ماكس |
| درجة حرارة العمل | -40°C~+75°C |

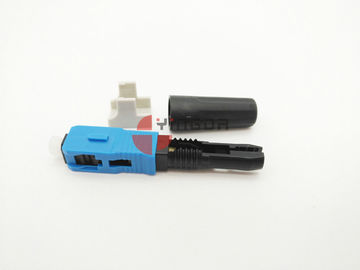

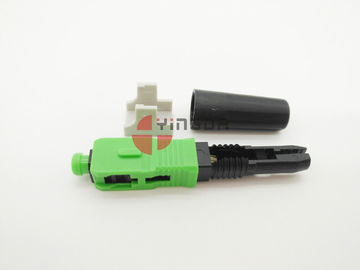

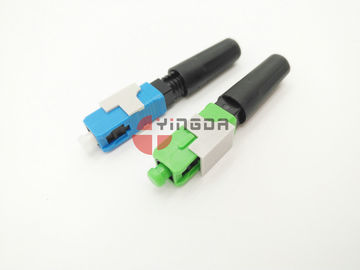

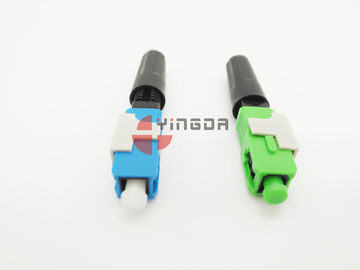

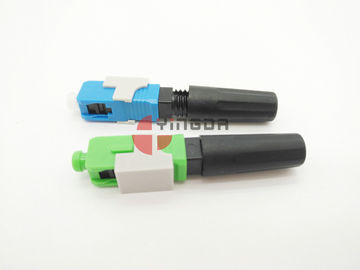

وصلة سريعة SC/APC
وصلة سريعة SC/UPC
متطلبات الأداء الميكانيكي
| اسم الاختبار | حالة الاختبار | النتيجة | ||
| تغيير خسارة الإدراج | التغيير في خسارة العائد | تغيير المظهر الخارجي | ||
| إعادة التجميع | أكرر 5 مرات | ≤0.3dB | <0.5 ديسيبل | يمكن إعادة تجميعها واختبارها، يجب أن يكون سطح الدبوس لا وجود للخدوش الواضحة، إذا كان تغيير خسارة الإدراج أكبر من 0.3dB، مؤهلة؛ والباقي يجب أن لا يكون لها تلف ميكانيكي، تشوه، شق،الاسترخاء وغيره من الشذوذ |
| قوة السحب | 0.125mm الألياف العارية 4N، 0.25mm الألياف 4N، مراقبة الأداء البصري غير عبر الإنترنت؛ 0.9mm الألياف البصرية نوع 10N، كابل البصري 20N، مراقبة الأداء البصري عبر الإنترنت؛ كابل 30N،مراقبة الأداء البصري غير عبر الإنترنتالوقت: دقيقتان | ≤0.3dB | <0.5 ديسيبل | |
| اختبار السقوط | الارتفاع: المسافة من رأس العينة 1.5m ؛ مرات: 10 مرات | ≤0.3dB | <0.5 ديسيبل | |
| اهتزاز | التردد: 10 ~ 50 هرتز؛ مسح: 45 مرة في الدقيقة: النطاق: 0.75 ملم النطاق الفردي؛ الوقت: ثلاثة اتجاهات، كل ساعتين | ≤0.3dB | <0.5 ديسيبل | |
| التكرار | التزاوج: 10 مرات | ≤0.3dB | <0.5 ديسيبل | |
| المقاومة الميكانيكية | التزاوج: 500 مرة | ≤0.3dB | <0.5 ديسيبل | |
| التعذيب | الحمل: نوع الكابل 15N؛ معدل: 10 مرات / دقيقة؛ مرات: 200 مرة | ≤0.3dB | <0.5 ديسيبل | |
فيديو
|
|
| الـ MOQ: | 1000PCS |
| السعر: | 0.19USD-0.72USD |
| التعبئة والتغليف القياسية: | 10PC / حزمة |
| Delivery period: | 3 - 5days |
| طريقة الدفع: | عبر البريد، وسترين يونيون |
| القدرة على التوريد: | 1000 ألف شهريا |
رابط FAST للألياف البصرية ، مطليء مسبقًا ، وضع واحد 9/125um ، وصلة قابلة للتركيب في الميدان SC
الاتصالات السريعة القابلة للتركيب في الميدان هي الاتصالات الملمعة مسبقًا في المصنع والتي تلغي تمامًا الحاجة إلى التلميع اليدوي في الميدان.تكنولوجيا التوصيل الميكانيكي المثبتة التي تضمن محاذاة الألياف بدقةيجمع بين قطعة الألياف المقطعة مسبقاً في المصنع وجل خاص بمطابقة المؤشر لتقديم إيقاف فوري منخفض الخسارة لألياف البصرية أحادية الوضع أو متعددة الأوضاع.
الاتصالات السريعة متوافقة مع الألياف الضوئية 250μm و 900μm ، وكذلك 900μm و 2mm و 3mm الحبل. جميع أنواع الألياف الأساسية مدعومة ،وكل جهاز توصيل مزود بشفرة لون حسب متطلبات المعايير الصناعية للمساعدة في التعرف أثناء وبعد التثبيتيتم إزالة مقطوعة الحبل المثبتة في المصنع (تضمنها كل رابط) والتخلص منها عند الانتهاء من الإنهاء.
ميزات موصلات الألياف السريعة
تطبيقات الموصلات السريعة SC/APC
مواصفات المرفق الأول
| البند | المعلم |
| الوضع الواحد | |
| خسارة الإدراج | الحد الأقصى≤0.5dB ، المتوسط≤0.3dB |
| خسارة العائد | APC≥50dB؛UPC≥45dB |
| الصمود (ألف زواج) | 0.2 ديسيبل ماكس |
| درجة حرارة العمل | -40°C~+75°C |
وصلة سريعة SC/APC
وصلة سريعة SC/UPC
متطلبات الأداء الميكانيكي
| اسم الاختبار | حالة الاختبار | النتيجة | ||
| تغيير خسارة الإدراج | التغيير في خسارة العائد | تغيير المظهر الخارجي | ||
| إعادة التجميع | أكرر 5 مرات | ≤0.3dB | <0.5 ديسيبل | يمكن إعادة تجميعها واختبارها، يجب أن يكون سطح الدبوس لا وجود للخدوش الواضحة، إذا كان تغيير خسارة الإدراج أكبر من 0.3dB، مؤهلة؛ والباقي يجب أن لا يكون لها تلف ميكانيكي، تشوه، شق،الاسترخاء وغيره من الشذوذ |
| قوة السحب | 0.125mm الألياف العارية 4N، 0.25mm الألياف 4N، مراقبة الأداء البصري غير عبر الإنترنت؛ 0.9mm الألياف البصرية نوع 10N، كابل البصري 20N، مراقبة الأداء البصري عبر الإنترنت؛ كابل 30N،مراقبة الأداء البصري غير عبر الإنترنتالوقت: دقيقتان | ≤0.3dB | <0.5 ديسيبل | |
| اختبار السقوط | الارتفاع: المسافة من رأس العينة 1.5m ؛ مرات: 10 مرات | ≤0.3dB | <0.5 ديسيبل | |
| اهتزاز | التردد: 10 ~ 50 هرتز؛ مسح: 45 مرة في الدقيقة: النطاق: 0.75 ملم النطاق الفردي؛ الوقت: ثلاثة اتجاهات، كل ساعتين | ≤0.3dB | <0.5 ديسيبل | |
| التكرار | التزاوج: 10 مرات | ≤0.3dB | <0.5 ديسيبل | |
| المقاومة الميكانيكية | التزاوج: 500 مرة | ≤0.3dB | <0.5 ديسيبل | |
| التعذيب | الحمل: نوع الكابل 15N؛ معدل: 10 مرات / دقيقة؛ مرات: 200 مرة | ≤0.3dB | <0.5 ديسيبل | |
