| الـ MOQ: | 10 كم |
| سعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | 2 كم / طبل خشبي |

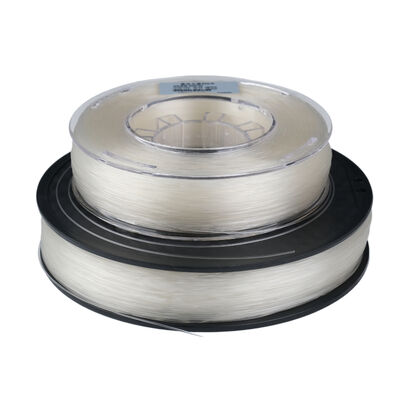

كابل الألياف البصرية غير المرئية FTTH G657 غطاء شفافي سلك داخلي 0.9 1.2mm PVC
في مشروع FTTH ، فإن الأسلاك الداخلية للمستخدم النهائي هي الأكثر تحملًا للحمل ، وهناك العديد من العوامل التي تحتاج إلى النظر فيها ، مثل ضمان سلامة الخط ، وجماليات الداخلية ، وتسهيل البناء.لذلك، ظهرت كابلات بصرية غير مرئية.
الكابل الضوئي غير المرئي هو اختصار للكابل الضوئي الضوئي الضيق الشفاف ، والذي يتكون من الألياف الضوئية G657 ، وجل الألياف والغلاف العازل الضيق الشفاف.ما إذا كانت الطبقة الخارجية تحتاج إلى أن تكون مغطاة مع الملصق الذوبان الساخن أم لا تم تحديدها من قبل متطلبات التطبيق الفعليةيتم طحن كل طبقة خطوة بخطوة باستخدام تكنولوجيا الطحن. قطر الكابل البصري غير المرئي بدون صمغ ذوبان ساخن هو 0.9mm،والكابل البصري غير المرئي مع ملصق ذوبان ساخن هو 1.2 ملم. يمكن أن تكون غطاء الكابلات غير المرئية مصنوعة من مواد PVC أو نايلون. الكابلات البصرية غير المرئية التقليدية مصنوعة من مادة PVC ، ولكن إذا كان هناك متطلب أعلى للصلابة ،يمكن اختيار مواد النيلون، الذي له صلابة أعلى وقوة سحب.
استخدام الكابلات الضوئية غير المرئية هو تطبيق حيث لا يقبل المستخدمون باستخدام الكابلات الهبوطية أو حل مشكلة صعوبة الدخول للمستخدمين ،خاصة في المناطق السكنية القديمة ومساحات المكاتب. الألياف المستخدمة هي ألياف G.657A مع نصف قطر الانحناء الحد الأدنى من 5 ملم. عند وضع ، لا توجد حاجة لحفر المسامير أو الأقواس أو الثقوب أو الأنابيب في النهج ،التي يمكن أن تضر بالبنية الداخلية الأصلية أو تسبب مخاطر للسلامة مثل هبوط الكابلات وسقوطها بسبب وضعها بشكل غير متواصلفي نفس الوقت، لأن الكابل شفاف تقريبا، فإنه لن يؤثر على جماليات الداخلية. طريقة البناء بسيطة،وتحتاج فقط إلى أدوات تثبيت التدفئة اليدوية لإكمال مشروع وضع.
الخصائص
المعلمات التقنية
| نوع الكابل | الشكل 8 نوع | نوع الميكرو | |
| القطر الخارجي | 2.0*3.0ملم | 0.9ملم | |
| الوزن | 10kg/km | 1kg/km | |
| اللون | أسود، أبيض | شفافة | |
| قوة السحب | 200N | 50N | |
| راديو الانحناء | ديناميكية | 20ملم | 5 ملم |
| ثابتة | 10 ملم | 3 ملم | |
| خسارة النقل | 1310nm | ≤0.4db/km | ≤0.25db/km |
| 1550nm | ≤0.4db/km | ≤0.25db/km | |
| درجة حرارة العمل / التخزين | -40°C ~ +70°C | ||
خطوات العملية
1. إعداد الكابل البصري إلى أداة التثبيت
2. استخدمي منشطات سلكية لضغط فجوة الجلد دون إضرار الألياف البصرية
3استخدم أظافرك لقطع جلد خارجى مساحته 0.9 ملم من الفجوة الجلدية. بعد القشرة، استخدم سكين القطع لقطعها مسطحة، وتنظف كابل الألياف الضوئية والوجهه النهائية بقماش الكحول.
4تثبيت على طول عتبة أو خط الحافة، وتجميع المرفقات أو لحام في الموقع.
تقريباً غير مرئي بعد الانتهاء
|
|
