| الاسم التجاري: | YINGDA |
| رقم الطراز: | GYFJH |
| الـ MOQ: | 10 كم |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5 أيام عمل |
| شروط الدفع: | تي / تي أو ويسترن يونيون |

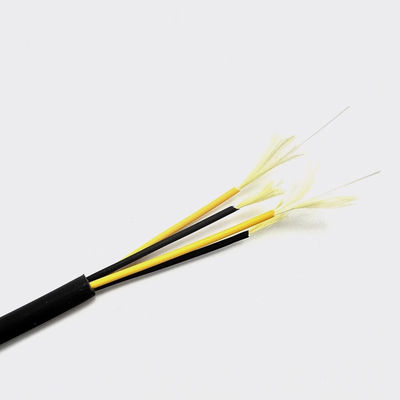

في الهواء الطلق FTTA Base Station CPRI Cable Round 2 Cores 7.0mm G657A2 LSZH BBU RRU
كابل الألياف الضوئية للمحطة الأساسية غير المدرعة FTTA هو كابل ضوئي أسود ɸ7.0 مم LSZH GJFJV.إنه كابل خارجي عالي القوة، ويمكن استخدامه في القنوات وخطوط الأنابيب والعديد من البيئات القاسية.ألياف الوحدة الفرعية عبارة عن كابل داخلي ɸ2.0 مم مع غلاف LSZH، ويوجد قطعتان من كابل حشو خيوط الأراميد ɸ2.0 مم لعضو قوة الكابل.اللون الأسود مناسب للاستخدام الخارجي، إذا طلب العميل، يمكن إضافة شريط من الفولاذ المقاوم للصدأ أو طبقة حجب الماء للحصول على وظيفة أفضل.

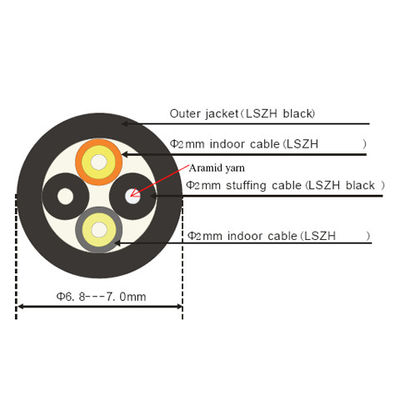

كابل GYFJHبناء:
تطبيق كابل FTTA
تستخدم بشكل رئيسي في الكابلات الأفقية والرأسية لمحطة القاعدة اللاسلكية، مثل محطة قاعدة 3G 4G، والفضاء والدفاع، وتشخيص المعدات، ومستشعر FO، وFTTA، وFTTP، وFTTX، وWIMAX، وBBU، وRRU، وRRH، وLTE.
ميزات كابل CPRI مقاس 7.0 ملم
كابل المحطة الأساسيةاِصطِلاحِيّمعامل
| نوع الكابل | GYFJH | |
| عدد الألياف | 2 النوى | |
| قطر الألياف | التطوير التنظيمي: 245 ± 10um | |
| عازلة ضيقة | التطوير التنظيمي: 0.87 ± 0.05 مم | |
| غمد داخلي | LSZH | |
| قطر الغلاف الداخلي | 2.0 ملم | |
| لون الغلاف الداخلي | الأزرق والبرتقالي | |
| الغلاف الخارجي للكابل | 7.0 ملم | |
| وزن الكابل | 42.3 كجم/كم | |
| قوة الشد | طويل الأمد | 200ن |
| المدى القصير | 400 ن | |
| مقاومة السحق | طويل الأمد | 1100 نيوتن/100 ملم |
| المدى القصير | 2200 نيوتن/100 ملم | |
| دقيقة.شعاع الانحناء | متحرك | 20 د |
| ثابتة | 10 د | |
| نطاق درجة الحرارة | -30-+70 درجة مئوية | |
ملحوظة: | ||
معلمات الألياف أحادية الوضع
| غرض | وحدة | قيمة |
| التوهين | ديسيبل / كم | 1310 نانومتر ≥0.4 |
| تشتت | ملاحظة/nm.km | 1285 ~ 1330 نانومتر ≥3.5 |
| الطول الموجي صفر التشتت | نانومتر | 1300 ~ 1324 |
| منحدر التشتت صفر | ملاحظة/nm.km | .0.095 |
| الطول الموجي لقطع الألياف | نانومتر | ≥1260 |
| قطر مجال الوضع | أم | 9.2±0.5 |
| وضع تركيز المجال | أم | <=0.8 |
| قطر الكسوة | أم | 125 ± 1.0 |
| الكسوة غير دائرية | % | .01.0 |
| خطأ في تركيز الطلاء/الكسوة | أم | .512.5 |
| قطر الطلاء | أم | 245±10 |
| الانحناء والاعتماد الناجم عن التوهين | 1550 نانومتر، 1 دورة، قطر 32 مم، 100 روم، قطر 60 مم | .50.5 ديسيبل |
| اختبار مقاومة | kpsi | ≥100 |
معلمات الألياف متعددة الأوضاع
| غرض | وحدة | قيمة | |
| التوهين | ديسيبل / كم | 850 نانومتر ≥3.5 | |
| عرض النطاق | ميغاهيرتز·㎞ | 50/125um | 62.5/125 أم |
| 850 نانومتر≥200 | 850 نانومتر≥160 | ||
| 1300 نانومتر≥200 | 1300 نانومتر≥200 | ||
| قطر الكسوة | أم | 125 ± 1.0 | |
| الكسوة غير دائرية | % | .01.0 | |
| خطأ في تركيز الطلاء/الكسوة | أم | .512.5 | |
| قطر الطلاء | أم | 245±10 | |
| الانحناء والاعتماد الناجم عن التوهين | 850 نانومتر، 1300 نانومتر، 100 دورة، قطر 75 مم | .50.5 عند 850 نانومتر1300 نانومتر | |
| اختبار مقاومة | kpsi | ≥100 | |
يمكن لـ Yingda إضافة جميع أنواع الموصلات SC FC LC ST على هذه الكابلات الخارجية للبناء في الموقع، وبجودة قياسية للاتصالات، واختبار 100% قبل التسليم بأفضل حزمة.
مواصفات الموصل
| نوع الموصل | المحتوى القابل للتنزيل UPC APC |
| فقدان الإدراج | .30.3 ديسيبل |
| تعويض الخساره | ≥35 ديسيبل |
| وضع الألياف | وضع واحد أو وضع متعدد |
| الطول الموجي التشغيلي | 850 نانومتر، 1300 نانومتر |
| اختبار الطول الموجي | 850 نانومتر، 1300 نانومتر |
| التكرار | .10.1 |
| قابلية التبادل | .20.2 ديسيبل |
| متانة | .20.2 ديسيبل |
| طول الألياف | 1 م، 2 م….. أي طول اختياري. |
| الطول والتسامح | 10 سم |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |
فيديو
فيديو
فيديو
|
|
