| الاسم التجاري: | YINGDA |
| رقم الطراز: | كابل غير مرئي |
| الـ MOQ: | 10 كم |
| السعر: | قابل للتفاوض |
كابل الألياف الضوئية غير المرئي FTTH G657 غمد شفاف أسلاك داخلية 0.9 1.2 مم PVC
في مشروع FTTH، تعتبر الأسلاك الداخلية للمستخدم النهائي هي الأكثر تحملًا للحمل، وهناك العديد من العوامل التي يجب أخذها في الاعتبار، مثل ضمان سلامة الخط، والجماليات الداخلية، وتسهيل البناء.لذلك ظهرت الكابلات الضوئية غير المرئية.

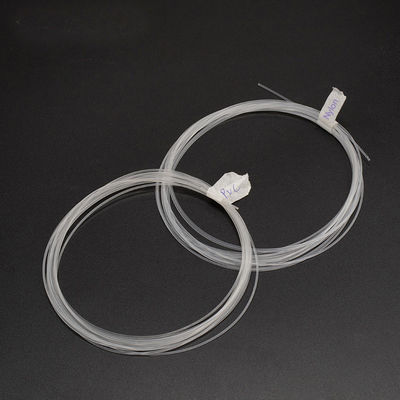

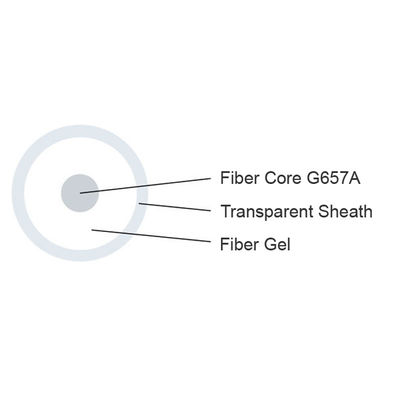

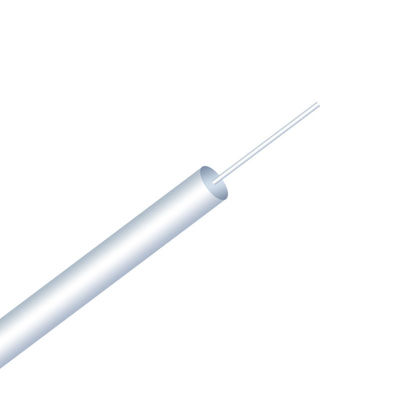

الكابل البصري غير المرئي هو اختصار لكابل الألياف الضوئية العازل الشفاف، والذي يتكون من الألياف الضوئية G657 وهلام الألياف وغمد عازل محكم شفاف.ما إذا كانت الطبقة الخارجية بحاجة إلى التغطية بمادة لاصقة تذوب ساخنة أم لا، يتم تحديدها وفقًا لمتطلبات التطبيق الحقيقية.يتم بثق كل طبقة خطوة بخطوة باستخدام تقنية البثق.قطر الكابل البصري غير المرئي بدون المادة اللاصقة المذوبة بالحرارة هو 0.9 مم، وقطر الكابل البصري غير المرئي مع المادة اللاصقة المذوبة بالحرارة هو 1.2 مم.يمكن تصنيع أغلفة الكابلات غير المرئية من مواد PVC أو النايلون.الكابلات الضوئية التقليدية غير المرئية مصنوعة من مادة PVC، ولكن إذا كانت هناك متطلبات أعلى للصلابة، فيمكن اختيار مادة النايلون، التي تتمتع بصلابة وقوة شد أعلى.
استخدام الكابلات الضوئية غير المرئية هو أحد التطبيقات التي لا يقبل المستخدمون فيها استخدام الكابل المسقط أو حل مشكلة صعوبة الدخول للمستخدمين خاصة في المناطق السكنية القديمة والمساحات المكتبية.الألياف المستخدمة هي ألياف G.657A مع نصف قطر انحناء لا يقل عن 5 مم.عند التمديد، ليست هناك حاجة لحفر المسامير أو الأقواس أو الثقوب أو الأنابيب عند الاقتراب، مما قد يؤدي إلى إتلاف الهيكل الداخلي الأصلي أو التسبب في مخاطر السلامة مثل ترهل الكابلات وسقوطها بسبب التمديد المتقطع.وفي الوقت نفسه، نظرًا لأن الكابل شفاف تقريبًا، فلن يؤثر على الجمال الداخلي.طريقة البناء بسيطة، ولا يلزم سوى أدوات تركيب التدفئة المحمولة لإكمال مشروع التمديد.
سمات
المعايير الفنية
| نوع الكابل | نوع الشكل 8 | نوع مايكرو | |
| القطر الخارجي | 2.0*3.0 مللي متر | 0.9 ملم | |
| وزن | 10 كجم/كم | 1 كجم/كم | |
| لون | أسود، أبيض | شفاف | |
| قوة الشد | 200ن | 50 ن | |
| دقيقة.نصف قطر الانحناء | متحرك | 20 ملم | 5 ملم |
| ثابتة | 10 ملم | 3 ملم | |
| فقدان الإرسال | 1310 نانومتر | .40.4 ديسيبل/كم | .250.25 ديسيبل/كم |
| 1550 نانومتر | .40.4 ديسيبل/كم | .250.25 ديسيبل/كم | |
| درجة حرارة العمل/التخزين | -40 درجة مئوية ~+70 درجة مئوية | ||
خطوات العملية
1. قم بإعداد الكابل البصري لأداة التثبيت
2. استخدم كماشة تجريد الأسلاك لسد فجوة الجلد دون الإضرار بالألياف الضوئية.
3. استخدم ظفرك لتقشير طبقة خارجية بقطر 0.9 ملم من فجوة الجلد.بعد التقشير، استخدم سكين القطع لتقطيعه بشكل مسطح، ونظف كابل الألياف الضوئية ونهاية الوجه بقطن الكحول.
4. قم بالتثبيت على طول العتبة أو خط الحواف، أو قم بتجميع الموصلات أو اللحام في الموقع.
غير مرئية تقريبا بعد الانتهاء.
