| الاسم التجاري: | YINGDA |
| رقم الطراز: | ADSS |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 10 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
48 نواة جميع كابلات الألياف الضوئية ذات الدعم الذاتي العازلة ADSS بطول 100 متر

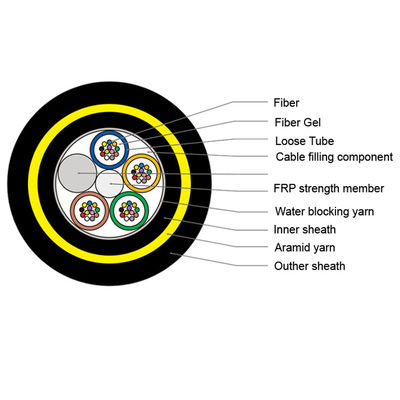

يعتمد الكابل البصري ADSS هيكلًا ملتويًا ذو طبقة فضفاضة، والذي يغلف ألياف 250um في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، والأنبوب السائب مملوء بمركبات مقاومة للماء.الأكمام الفضفاضة وأكمام الذيل الحبلية المملوءة عبارة عن FRP غير معدني مقوى في المركز ملتوي في قلب كابل مدمج، ويتم ملء فجوات قلب الكابل بمرهم مانع للماء.قم ببثق الغلاف الداخلي من البولي إيثيلين PE خارج قلب الكابل، ثم قم بلف ألياف الأراميد التي تعمل كتعزيز، وأخيرًا قم ببثق غلاف البولي إيثيلين PE أو غمد AT المقاوم للأثر الكهربائي.
72Cores ADSS كابل المعايير الفنية
| نوع الكابل | إي دي إس إس | |||||||||
| عدد الألياف | 12-144 نواة (إذا كان الأمر كذلك، يرجى الاتصال بفريق المبيعات!) | |||||||||
| تمتد (م) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| حساب مساحة المقطع العرضي (مم2) | 116.14 | 118.17 | 121.13 | 123.22 | 127.9 | 128.72 | 132.68 | 134.73 | 151.57 | 156.15 |
| كمية الألياف/الأنبوب | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| قطر الكابل (مم) | 11.8 | 11.9 | 12.2 | 12.58 | 12.7 | 13 | 13.8 | 14.1 | 14.5 | 16.1 |
| تصنيف قوة الشد RTS (KN) | 9 | 13 | 18 | 22 | 27.55 | 34.2 | 38.95 | 44.65 | 51.3 | 57.6 |
| الحد الأقصى المسموح به من التوتر EDS (KN) | 3.6 | 5.2 | 7.2 | 8.8 | 11.02 | 13.68 | 38.95 | 44.65 | 51.3 | 57.6 |
| معامل المرونة (KN/mm2) | 7.8 | 9.63 | 12.92 | 14.85 | 17.97 | 20.81 | 22.69 | 24.79 | 26.43 | 28.41 |
| معامل التمدد الحراري (1/°C*10-6) | 10.41 | 7.85 | 4.71 | 3.71 | 2.55 | 1.8 | 1.41 | 1.04 | 0.79 | 0.53 |
| وزن الكابل (كجم/كم) | .6120.6 | .4124.4 | .4130.4 | .6136.6 | .9140.9 | .146.1 | .165.2 | .171.1 | .173.2 | .179.1 |
| الحد الأدنى المسموح به لنصف قطر الانحناء (مم) | التشغيل: 15 د، التمدد: 25 د | |||||||||
| الحد الأقصى لطول الأسطوانة (م) | 6000 | |||||||||
| ملحوظة؛البيانات المذكورة أعلاه هي للإشارة فقط | ||||||||||
ميزات كابل ADSS
ميزة كابل YINGDA ADSS مقارنة مع الآخرين:
1 طباعة واضحة
الطباعة بالليزر، يمكن تخصيص المحتوى، بما في ذلك بشكل أساسي معلومات مثل مواصفات كابلات الألياف الضوئية، والنماذج، والسنوات، والمشغلين، والعدادات، وما إلى ذلك، مع طباعة واضحة وعدادات كافية.
2. مرهم خاص لحماية لب الألياف
يمكن للمرهم أن يمنع بشكل فعال غمر الماء وتلف الألياف الضوئية بسبب الاحتكاك أثناء إنتاج الكابلات الضوئية، وبالتالي إطالة عمر الخدمة.
3. تعزيز FRP
مقاومة للانحناء، وصلابة قوية، وقوة شد، مما يجعل من السهل مد الكابلات الضوئية لمسافات طويلة في الهواء الطلق
4. خيوط الأراميد المستوردة الجديدة
خيوط أراميد مستوردة جديدة ذات صلابة جيدة ومعامل شد عالي، مناسبة لمد خطوط الأنابيب لمسافات طويلة
5. غمد البولي ايثيلين
غلاف مادة PE/AT (يمكن اختيار مادة PE أقل من 35KV)، مع سطح أملس، ومثبط للهب، وقوة عالية، ومقاومة للشيخوخة، وتقشير سهل، وعمر خدمة طويل.
6. الألياف الضوئية G652D القياسية للاتصالات
توهين منخفض، مستقر، نيوان، مرونة جيدة، وخفيف الوزن.بعد 5 عمليات اختبار، ضمان التأهيل بنسبة 100% قبل مغادرة المصنع، مما يوفر للعملاء ضمان الجودة العالية.
تتوفر خدمة OEM وODM، وستكون العملية كما يلي:
فيديو
فيديو
|
|
| الاسم التجاري: | YINGDA |
| رقم الطراز: | ADSS |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |

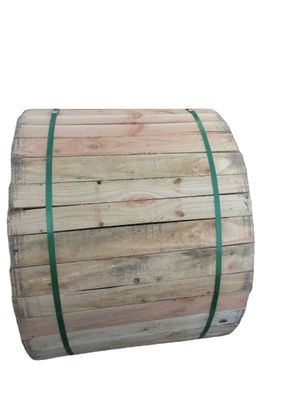

| تفاصيل التعبئة: | 2 كم/بكرة |
