| الاسم التجاري: | YINGDA |
| رقم الطراز: | ADSS |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 10 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون ، تي / تي |

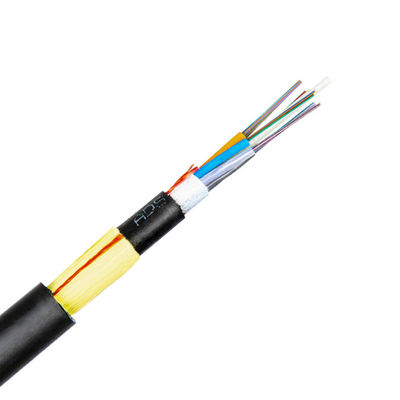

72 مركزًا لجميع كابلات الألياف الضوئية ذات الطاقة العازلة ذات الدعم الذاتي ADSS PE AT باللون الأسود الخارجي

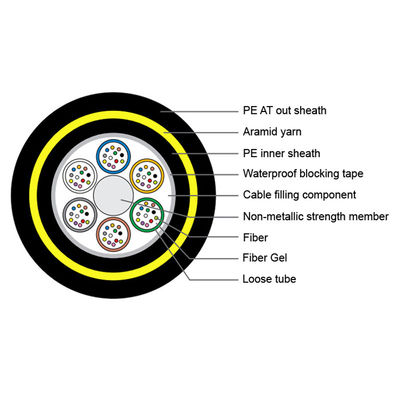

يعتمد الكابل البصري ADSS هيكلًا ملتويًا ذو طبقة فضفاضة، والذي يغلف ألياف 250um في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، والأنبوب السائب مملوء بمركبات مقاومة للماء.الأكمام الفضفاضة وأكمام الذيل الحبلية المملوءة عبارة عن FRP غير معدني مقوى في المركز ملتوي في قلب كابل مدمج، ويتم ملء فجوات قلب الكابل بمرهم مانع للماء.قم ببثق الغلاف الداخلي من البولي إيثيلين PE خارج قلب الكابل، ثم قم بلف ألياف الأراميد التي تعمل كتعزيز، وأخيرًا قم ببثق غلاف البولي إيثيلين PE أو غمد AT المقاوم للأثر الكهربائي.
72Cores ADSS كابل المعايير الفنية
| نوع الكابل | إي دي إس إس | |||||||||
| عدد الألياف | 12-144 نواة (إذا كان الأمر كذلك، يرجى الاتصال بفريق المبيعات!) | |||||||||
| تمتد (م) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| حساب مساحة المقطع العرضي (مم2) | 116.14 | 118.17 | 121.13 | 123.22 | 127.9 | 128.72 | 132.68 | 134.73 | 151.57 | 156.15 |
| كمية الألياف/الأنبوب | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| قطر الكابل (مم) | 11.8 | 11.9 | 12.2 | 12.58 | 12.7 | 13 | 13.8 | 14.1 | 14.5 | 16.1 |
| تصنيف قوة الشد RTS (KN) | 9 | 13 | 18 | 22 | 27.55 | 34.2 | 38.95 | 44.65 | 51.3 | 57.6 |
| الحد الأقصى المسموح به من التوتر EDS (KN) | 3.6 | 5.2 | 7.2 | 8.8 | 11.02 | 13.68 | 38.95 | 44.65 | 51.3 | 57.6 |
| معامل المرونة (KN/mm2) | 7.8 | 9.63 | 12.92 | 14.85 | 17.97 | 20.81 | 22.69 | 24.79 | 26.43 | 28.41 |
| معامل التمدد الحراري (1/°C*10-6) | 10.41 | 7.85 | 4.71 | 3.71 | 2.55 | 1.8 | 1.41 | 1.04 | 0.79 | 0.53 |
| وزن الكابل (كجم/كم) | .6120.6 | .4124.4 | .4130.4 | .6136.6 | .9140.9 | .146.1 | .165.2 | .171.1 | .173.2 | .179.1 |
| الحد الأدنى المسموح به لنصف قطر الانحناء (مم) | التشغيل: 15 د، التمدد: 25 د | |||||||||
| الحد الأقصى لطول الأسطوانة (م) | 6000 | |||||||||
| ملحوظة؛البيانات المذكورة أعلاه هي للإشارة فقط | ||||||||||
ميزات كابل ADSS
فيديو
فيديو
|
|
