تساهم هذه التقنية إسقاط كابل
Created with Pixso. كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode

الاسم التجاري: YINGDA
رقم الطراز: OPGW
الـ MOQ: 1 كم
السعر: قابل للتفاوض
وقت التسليم: 5 أيام عمل
شروط الدفع: تي / تي أو ويسترن يونيون
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO
عدد الألياف:
48 نواة ، 96 نواة OPGW
عضو القوة:
أسلاك النحاس الكسوة الألومنيوم
اسم::
كابل OPGW
قطر الكابل:
8.7-12.6 ملم
نوع الألياف:
وضع فردي
طَرد::
طبل خشبي
الجهد االكهربى:
110 كيلو فولت
فترة:
250 متر
تفاصيل التغليف:
2km / بكرة أو cusotmized
القدرة على العرض:
500 كيلومتر / الشهر
إبراز:

كابلات الألياف الضوئية العلوية المركبة

,

كابلات الألياف الضوئية OPGW

,

كابلات الألياف الضوئية 110KV

وصف المنتج

كابل الألياف الضوئية المركب العلوي OPGW 48Core 96 Cores





الكبل البصري العلوي المركب من الألياف الضوئية OPGW عبارة عن سلك أرضي علوي يحتوي على ألياف ضوئية، والتي يتم وضعها في السلك الأرضي لخط نقل الجهد العالي العلوي لتشكيل شبكة اتصالات الألياف الضوئية على خط النقل.لديها وظائف مزدوجة للأسلاك الأرضية العلوية والاتصال البصري، وتستخدم بشكل رئيسي لخطوط الاتصالات لأنظمة نقل الجهد العلوي 110KV، 220KV، 500KV، 750KV؛يمكن استخدامه أيضًا لاستبدال السلك الأرضي الموجود لنظام النقل العلوي القديم عالي الجهد، وإضافة خطوط اتصال بصرية، ونقل تيار الدائرة القصيرة، وتوفير الحماية من الصواعق.



بفضل غلاف السلك المعدني، فإن الكابلات الضوئية OPGW موثوقة، مستقرة، وقوية.نظرًا للجمع بين الأسلاك الأرضية العلوية والكابلات الضوئية، مقارنةً بالطرق الأخرى للكابلات الضوئية، فإنها لا تقصر فترة البناء فحسب، بل توفر أيضًا تكاليف البناء.وفي الوقت نفسه، يمكن تخصيص الكابلات الضوئية OPGW بهياكل خاصة وفقًا لاحتياجات المستخدم.

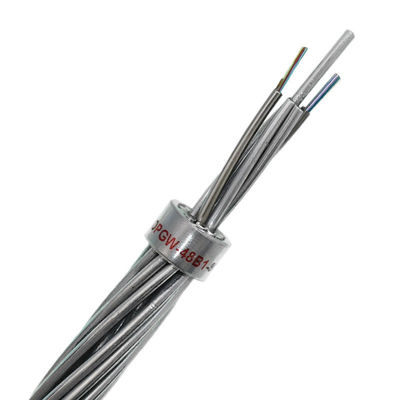

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 0

مميزات كابل OPGW

  • اعتماد تكنولوجيا إنتاج الفولاذ المقاوم للصدأ المتقدمة، يتم تعبئة الأنابيب بمركبات حجب الماء؛
  • تيار الدائرة القصيرة لديه القليل من التداخل المتبادل بين شبكة الطاقة وشبكة الاتصالات؛
  • يضمن الطول الزائد للألياف الضوئية والخطوة الملتوية لقلب الكابل عدم تعرض الكابل البصري للقوة أثناء أقصى توتر تشغيل؛
  • هيكل مدمج مع قوة الشد العالية؛
  • على غرار مواصفات السلك الأرضي شائعة الاستخدام، فهو مريح جدًا في التثبيت ويمكن أن يحل محل السلك الأرضي الأصلي مباشرةً؛
  • تستخدم بشكل عام للخطوط ذات الجهد العالي الذي يتجاوز 110 كيلو فولت، مع نطاق كبير (أعلى من 250 متر)؛
  • من السهل الصيانة، من السهل حل مشاكل عبور الخطوط، ويمكن أن تلبي احتياجات معابر الخطوط الكبيرة؛
  • الطبقة الخارجية للكابل البصري عبارة عن هيكل فولاذي مكسو بالألمنيوم، والذي ليس له أي تأثير على التآكل والتدهور عالي الجهد؛
  • أثناء إنشاء الكابلات الضوئية، يكون انقطاع التيار الكهربائي ضروريًا، مما يؤدي إلى خسائر كبيرة.تُستخدم الكابلات الضوئية OPGW بشكل عام للخطوط الجديدة؛
  • كلما كان تيار الدائرة القصيرة أكبر، كلما كان من الضروري استخدام الموصلات الجيدة كدروع، مما يقلل في المقابل من قوة الشد.ومع ذلك، عندما تكون قوة الشد ثابتة، لزيادة سعة تيار الدائرة القصيرة، فإن الطريقة الوحيدة هي زيادة مساحة المقطع العرضي للمعدن، مما يؤدي إلى زيادة قطر الكابل ووزن الكابل، وقوة برج الخط يحتاج إلى زيادة في المقابل.



المعلمات التقنية لكابلات الألياف الضوئية

نوع الكابل مساحة المقطع العرضي (مم2) قوة الكسر المقدرة (KN) قطر الكابل (مم) وزن الكابل (كجم/كم)
OPGW 40 54 8.7 313
50 61.4 9.6 348
60 62.7 10.8 391
70 80.8 11.4 478
80 84.6 12 538
90 57.3 12.6 587
درجة حرارة التخزين والاستخدام: -20 درجة مئوية~+60 درجة مئوية (البيانات المذكورة أعلاه هي للإشارة فقط)



مزايا OPGW

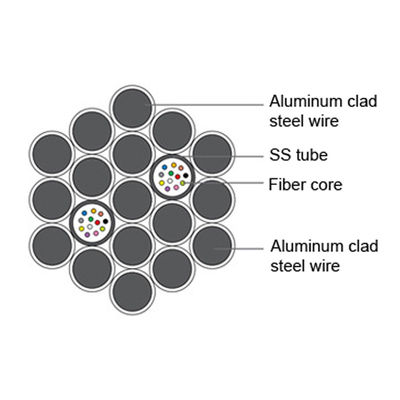

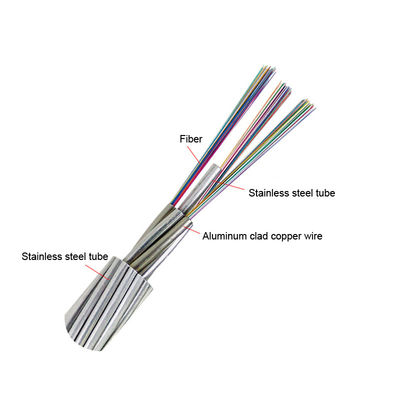

1. خط أنابيب من الفولاذ المقاوم للصدأ: 2. قلب من الألياف الواقية من النحاس المطلي بالألومنيوم،

مقاومة غير كهربائية متفوقة، مع خصائص ميكانيكية جيدة في التوتر

أداء مضاد للتآكل، وليس من السهل التقدم في السن والضغط

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 1  كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 2

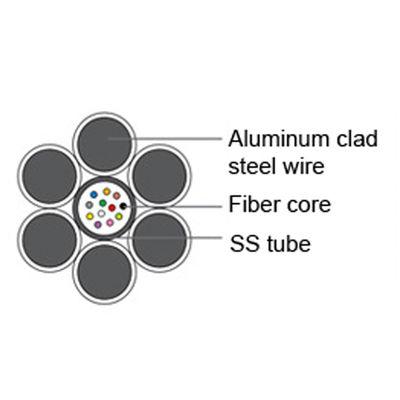

3. سلك أرضي علوي مركب وبصري 4. معجون الألياف المستورد يقلل من قوة الاحتكاك

يستخدم الكابل كسلك حماية من الصواعق للنقل عبر الألياف ويطيل عمر الخدمة

خطوط لتجنب فشل الاتصالات

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 3  كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 4

5. قلب من الألياف من الدرجة A، خسارة منخفضة، سرعة سريعة، 6. اختبار صارم، OTDR يكتشف التوهين بدقة

ونقل مستقر لكل خط من خطوط الألياف الضوئية.

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 5  كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 6



كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 7

كابلات الألياف الضوئية العلوية المركبة OPGW 48/96 Cores Single Mode 8
