| الاسم التجاري: | YINGDA |
| رقم الطراز: | GYFXTY |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |

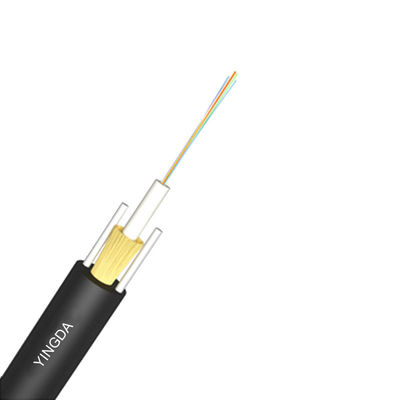

يتم وضع الألياف في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.خارج الأنبوب السائب PBT، هناك خيوط أراميد (كيفلر) لعضو القوة، ويتم وضع عضوين قوة FRP متوازيين على كلا الجانبين.يتم تجهيز الكابل بغمد من البولي إيثيلين (PE).
طلب
سمات

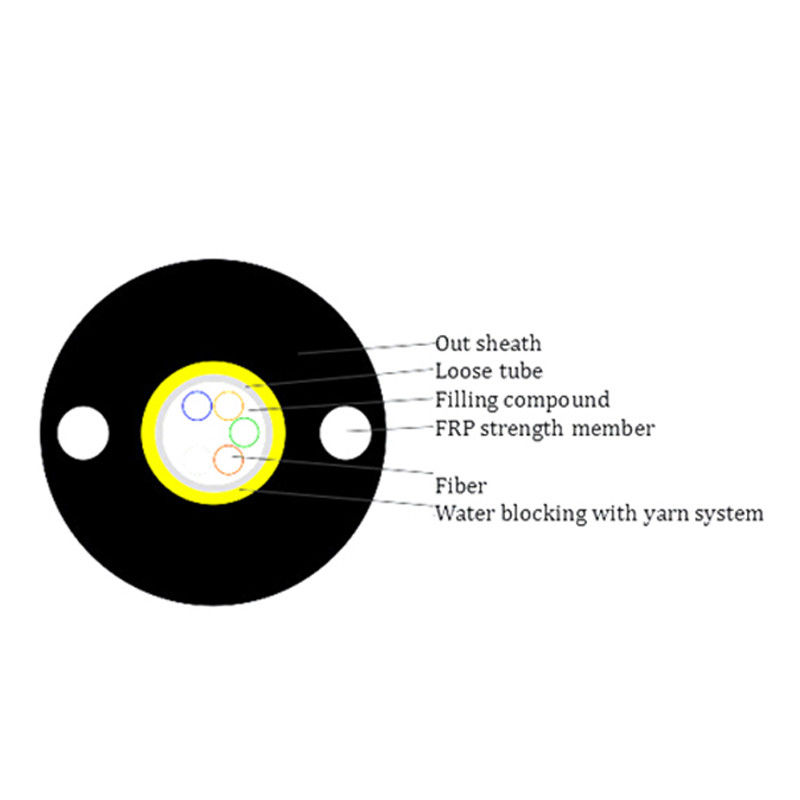

هيكل الكابل
| نوع الكابل | غيفكستي | |
| عدد الألياف | 2~24 كور | |
| حاجز الرطوبة | شريط حجب الماء | |
| أنبوب فضفاض | مادة | بت |
| قطر الدائرة | Ф2.2 (خارجي/داخلي) | |
| ملء الأنبوب | مركب ملء الأنبوب | |
| عضو القوة | مادة | فرب |
| قطر الدائرة | 2 قطعة | |
| الغلاف الخارجي | مادة | بي |
| قطر الدائرة | 1.8 ± 0.2 ملم | |
لون الألياف
| عدد الألياف لكل أنبوب 8 النوى | 1 | 2 | 3 | 4 | 5 | 6 |
| أزرق | البرتقالي | أخضر | بني | رمادي | أبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجي | لون القرنفل | أكوا | |
| سيتم تمييز اللون 13 ~ 24 بتتبع أسود. بالنسبة للون الأسود، لا حاجة إلى تتبع أسود محدد، سيتم استخدام اللون الطبيعي بدلاً من ذلك. | ||||||
الخصائص الميكانيكية للكابل
| جوهر | قطر الكابل | وزن |
| 2~24 | 7.2 ملم | 45±2 كجم/كم |
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د |
| مين الانحناء نصف القطر (مم) | المدى القصير | 20 د |
| الحد الأدنى المسموح به قوة الشد (ن) | طويل الأمد | 500 |
| الحد الأدنى المسموح به قوة الشد (ن) | المدى القصير | 1200 |
| حمل السحق (N/100mm) | طويل الأمد | 300 |
| حمل السحق (N/100mm) | المدى القصير | 1000 |
| عملية درجة الحرارة (°C) | -40+70 | |
| تثبيت درجة الحرارة (°C) | -20+60 | |
خاصية الألياف
| نمط الألياف | وحدة | سم G652 | سم G652D | مم 50/125 | مم 62.5/125 | مم OM3-300 | |
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التوهين | ديسيبل / كم | ≥ | ≥ | ≥ | .03.0/1.0 | .03.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| تشتت | 1550 نانومتر | ملاحظة / (نانومتر * كم) | ---- | ≥18 | ---- | ---- | التشتت |
| 1625 نانومتر | ملاحظة / (نانومتر * كم) | ---- | ≥22 | ---- | ---- | ||
| عرض النطاق الترددي | 850 نانومتر | ميجا هرتز.كم | ---- | ---- | ≧400 | ≧160 | عرض النطاق الترددي |
| 1300 نانومتر | ميجا هرتز.كم | ---- | ---- | ≧800 | ≧500 | ||
| الطول الموجي صفر التشتت | نانومتر | 1300-1324 | ≧1302، .1322 | ---- | ---- | ≧ 1295، ≥1320 | |
| منحدر التشتت صفر | نانومتر | .0.092 | .0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | .20.2 | .20.2 | ---- | ---- | .110.11 | ||
| قيمة رابط تصميم PMD | ملاحظة (nm2 * ك م) | .120.12 | .0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف φc | نانومتر | ≧ 1180، ≥1330 | ≧1180، ≥1330 | ---- | ---- | ---- | |
| قطع الكابل الطول الموجي lccc | نانومتر | ≥1260 | ≥1260 | ---- | ---- | ---- | |
| مفد | 1310 نانومتر | أم | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| عددي الفتحة (غير متوفر) | ---- | ---- | 0.200+/ -0.015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
| الخطوة (متوسط ثنائي الاتجاه قياس) | ديسيبل | .050.05 | .050.05 | .10.10 | .10.10 | .10.10 | |
| المخالفات على الألياف الطول والنقطة | ديسيبل | .050.05 | .050.05 | .10.10 | .10.10 | .10.10 | |
| انقطاع | ||||||
| الفرق التشتت معامل في الرياضيات او درجة | ديسيبل / كم | .050.05 | .030.03 | .0.08 | .10.10 | .0.08 |
| التوهين التوحيد | ديسيبل / كم | .0.01 | .0.01 | |||
| القطر الأساسي | أم | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| قطر الكسوة | أم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| الكسوة غير دائرية | % | .01.0 | .01.0 | .01.0 | .01.0 | .01.0 |
| قطر الطلاء | أم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| طلاء/شافينش خطأ مركزي | أم | .012.0 | .012.0 | .012.0 | .012.0 | .012.0 |
| طلاء غير دائري | % | .06.0 | .06.0 | .06.0 | .06.0 | .06.0 |
| خطأ في تركيز النواة/الكسوة | أم | .60.6 | .60.6 | .51.5 | .51.5 | .51.5 |
| حليقة (نصف القطر) | أم | ≥4 | ≥4 | ---- | ---- | ---- |
طَرد
| 1. مواد التعبئة والتغليف: طبل خشبي |
| 2. طول التعبئة: يجب أن يكون الطول القياسي للكابل 2 كم.يتوفر أيضًا طول كابل آخر إذا طلب العميل ذلك |
