| الاسم التجاري: | YINGDA |
| رقم الطراز: | GYXTC8Y |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |
GYFXTY 5.0 مم كابل خارجي أنبوبي فضفاض مركزي لشبكة الوصول FTTH PE غمد FRP أسود
الألياف الضوئية الموجودة في منتصف الأنبوب السائب المركزي، أنبوب PBT مملوءة بمركب تعبئة مقاوم للماء.خارج الأنبوب، يمكن إضافة خيوط الأراميد (كيفلر) لعضو القوة إذا طلب العميل، ويتم وضع عضوين قوة FRP متوازيين على كلا الجانبين.يتم تجهيز الكابل بغمد من البولي إيثيلين (PE).إنه خيار جيد للتطبيق الجوي أو مجاري الهواء.

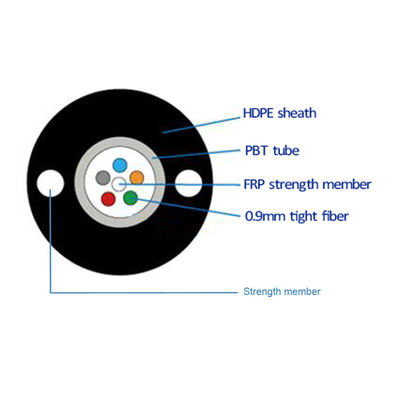

أبعاد الكابل وهيكله
| نوع الكابل | غيفكستي | |
| الألياف البصرية | عدد الألياف | G657A2 |
| لون | طبيعي | |
| متعادل | مادة | LSZH |
| لون | أبيض | |
| قطر الدائرة | 0.85±0.05 ملم | |
| أنبوب فضفاض | مادة | بت |
| لون | طبيعي | |
| قطر الدائرة | 0.35 ± 0.05 ملم | |
| عضو القوة | مادة | فرب * 2 |
| قطر الدائرة | 1.0 | |
| الغلاف الخارجي | مادة | البولي ايثيلين عالي الكثافة |
| لون | أسود | |
| قطر الدائرة | 5.0±0.35 ملم | |
| سماكة | 1.7 ± 0.15 ملم |
توهين الألياف G6572
| غرض | معامل | وحدة | قيمة | |
| قبل الكابل | بعد الكابل | |||
| الخصائص البصرية | التوهين عند 1310 نانومتر | ديسيبل / كم | .30.35 | .40.40 |
| التوهين عند 1383 نانومتر | ديسيبل / كم | .30.35 | .40.40 | |
| التوهين عند 1550 نانومتر | ديسيبل / كم | .20.21 | .30.30 | |
| التوهين عند 1625 نانومتر | ديسيبل / كم | .20.23 | .30.30 | |
| الطول الموجي صفر التشتت | نانومتر | 1300-1324 | ||
| منحدر التشتت صفر | ملاحظة/(نانومتر2*كم) | .0.092 | ||
| قطع الكابل الطول الموجي lectcc | نانومتر | ≥1260 | ||
| قطر مجال الوضع (MFD) عند 1310 نانومتر | أم | 8.4-9.2 | ||
| قطر مجال الوضع (MFD) عند 1550 نانومتر | أم | 9.3-10.3 | ||
| مؤشر مجموعة الانكسار (نموذجي) عند 1310 نانومتر | / | 1.466 | ||
| مؤشر مجموعة الانكسار (نموذجي) عند 1550 نانومتر | / | 1.467 | ||
| فقدان الانحناء الكلي (دورة واحدة، نصف قطر 7.5 مم) عند 1550 نانومتر | ديسيبل | .50.5 | ||
| فقدان الانحناء الكلي (دورة واحدة، نصف قطر 10 مم) عند 1550 نانومتر | ديسيبل | .10.1 | ||
| فقدان الانحناء الكلي (10 دورات، نصف قطر 15 مم) عند 1550 نانومتر | ديسيبل | .030.03 | ||
| خاصية هندسية | قطر الكسوة | أم | 125±7 | |
| الكسوة غير دائرية | % | .70.7 | ||
| قطر الطلاء | أم | 235-245 | ||
| خطأ في تركيز الطلاء/الكسوة | أم | .012.0 | ||
| طلاء غير دائري | % | .06.0 | ||
| خطأ في تركيز النواة/الكسوة | أم | .50.5 |
الخصائص الميكانيكية والبيئية
| قوة الشد | المدى القصير | 500ن |
| طويل الأمد | 200ن | |
| مقاومة السحق | المدى القصير | 500 ن / 100 مم |
| طويل الأمد | 100 ن / 100 مم | |
| نطاق درجة حرارة | -20 درجة مئوية ~+60 درجة مئوية | |
| نصف قطر الانحناء | متحرك | ≥20 د |
| ثابتة | ≥20 د |
تفاصيل أخرى:
