| الاسم التجاري: | YINGDA |
| رقم الطراز: | GYXTC8Y |
| الـ MOQ: | 2 كم |
| السعر: | قابل للتفاوض |

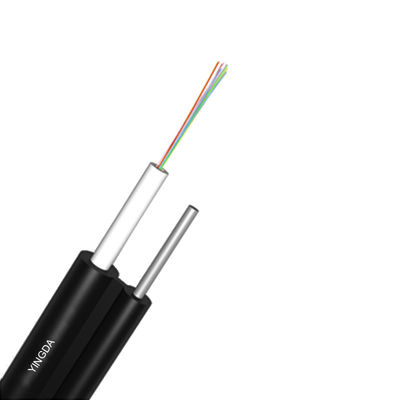

الشكل 8 سلك رسالة فولاذية ذاتية الدعم كابل الألياف الضوئية GYXTC8Y
يتم وضع الألياف في أنبوب فضفاض مصنوع من بلاستيك عالي النطاق. يتم ملء الأنابيب فضفاضة مع مركب ملء مقاوم للماء للحفاظ على الألياف في مكانها،ومناسب للتطبيق في الخارج، ومن ثم مع غطاء خارجية PE لحمايتها من كسر أو سحب سيئة. هناك 1 سلك رسول الفولاذ أكثر لدعم كابل الألياف الضوئية لتثبيت للصعود الجوي،للحفاظ على قوة سحب جيدة بما يكفي.
تطبيقات كابلات الألياف
الخصائص

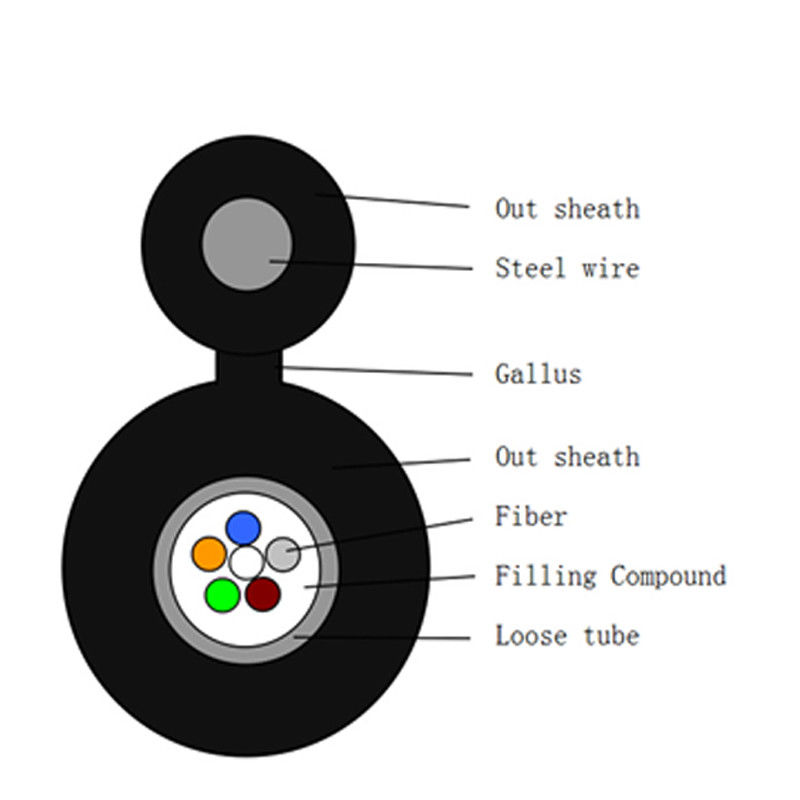

هيكل الكابلات
| نوع الكابل | GYXTC8Y | |
| عدد الألياف | 2 ~ 12 قلب | |
| حاجز الرطوبة | نظام حجب المياه | |
| عضو القوة المركزية | المواد | FRP |
| قطرها | 1.4ملم | |
| عضو القوة العقلية | المواد | أسلاك الفولاذ المصنوعة من الصلب |
| قطرها | 1.2 ملم | |
| أنبوب فضفاض | المواد | PBT |
| قطرها | ف2.0ملم | |
| ملء الكابلات | المواد | مركب ملء الكابلات |
| الغطاء الخارجي | المواد | PE |
| قطرها | 1.70±0.2ملم | |
رمز لون الألياف
| عدد الألياف لكل أنبوب 8 نواة |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا |
الخصائص الميكانيكية للكابل
| النواة | قطر الكابل | وزن |
| 2 نواة إلى 24 نواة | 3.2 * 6.5 ملم | 55 ±5 كجم/كيلومتر |
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D |
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D |
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 |
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 |
| حمولة السحق (N/100mm) | على المدى الطويل | 600 |
| حمولة السحق (N/100mm) | قصيرة الأجل | 1500 |
| العملية درجة الحرارة (°C) |
-40+70 | |
| التثبيت درجة الحرارة ((°C) |
-15+60 | |
خصائص الألياف
| نوع الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| التشتت | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| عرض النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر التشتت الصفر | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الفردية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| قطع الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | ||||||
| التشتت الخلفي للفارق المعامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | |||
| قطر القلب | أمم | 50+10 | 62.5+/25 | 50+10 | ||
| قطر الغطاء | أمم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | أمم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... |
معلومات عن الحزمة
| 1مادة التعبئة: طبل خشبي |
| 2طول التعبئة: 2km، 3km، 4km أو تخصيص. |
| 3تخصيص: شعار، رقم الجزء، الطول، المواد، لون الألياف، الخ |
