| الاسم التجاري: | YINGDA |
| رقم الطراز: | GJYFJC8H |
| الـ MOQ: | 10 كم |
| السعر: | قابل للتفاوض |
GJYFJC8H FTTH الشكل-8 الألياف إلى كابل إسقاط جوي منزلي 2 النوى مع سلك رسول 7*0.33 مللي متر
سيتم توصيل كابل Drop Cable بشكل مباشر حتى منزل المستخدم النهائي، ولن يتم تقييد عرض النطاق الترددي والطول الموجي وتكنولوجيا النقل.هناك 7 قطع من الخيوط الفولاذية لدعم التركيب الجوي.أنها تحظى بشعبية كبيرة لشبكة الوصول إلى الألياف ftth
تطبيق كابلات الألياف الضوئية
مميزات كابل FTTH

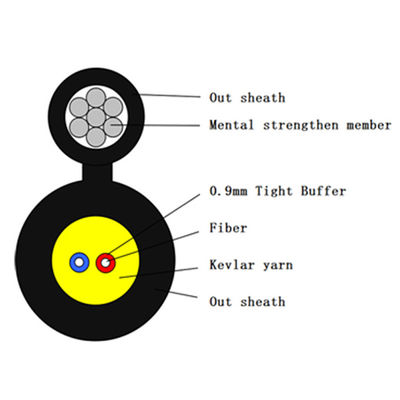

إسقاط الكابلبناء
| أغراض | وصف | |
| عدد الألياف | 2 النوى | |
| الفيبر | يكتب | G657A عازلة ضيقة |
| قطر الدائرة | 250 ميكرومتر | |
| عضو القوة | مادة | خيوط كيفلر |
| دعم النفس سلك رسول |
مادة | أسلاك الفولاذ |
| قطر الدائرة | سلك فولاذي 1.2 مم (7*0.33 مم) | |
| الغلاف الخارجي | مادة | LSZH |
| قطر الدائرة | 1.8 ± 0.2 ملم | |
| حجم الكابل (الارتفاع * العرض) | 3.5 ملم × 6.5 ملم | |
| وزن الكابل | 26 كجم ± 1 كجم | |
| نطاق درجة حرارة التثبيت (°C) | -20+60 | |
| درجة حرارة التشغيل والنقل (°C) | -40+70 | |
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 15 د |
| مين الانحناء نصف القطر (مم) |
المدى القصير | 30 د |
| الحد الأدنى المسموح به قوة الشد (ن) |
طويل الأمد | 500 |
| الحد الأدنى المسموح به قوة الشد (ن) |
المدى القصير | 700 |
| حمل السحق (N/100mm) | طويل الأمد | 500 |
| حمل السحق (N/100mm) | المدى القصير | 1000 |
| تحديد لون الألياف القياسية | ||
| لا. | 1 | 2 |
| لون | أزرق | البرتقالي |
مواصفات الألياف الضوئية
| نمط الألياف | وحدة | سم G652 |
سم G652D |
مم 50/125 |
مم 62.5/125 |
مم OM3-300 |
|
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التوهين | ديسيبل / كم | ≥ | ≥ | ≥ | .03.0/1.0 | .03.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| تشتت | 1550 نانومتر | ملاحظة / (نانومتر * كم) | ---- | ≥18 | ---- | ---- | تشتت |
| 1625 نانومتر | ملاحظة / (نانومتر * كم) | ---- | ≥22 | ---- | ---- | ||
| عرض النطاق | 850 نانومتر | ميجا هرتز.كم | ---- | ---- | ≧400 | ≧160 | عرض النطاق |
| 1300 نانومتر | ميجا هرتز.كم | ---- | ---- | ≧800 | ≧500 | ||
| الطول الموجي صفر التشتت | نانومتر | 1300-1324 | ≧1302، .1322 |
---- | ---- | ≧ 1295، ≥1320 |
|
| منحدر التشتت صفر | نانومتر | .0.092 | .0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | .20.2 | .20.2 | ---- | ---- | .110.11 | ||
| قيمة رابط تصميم PMD | ملاحظة (nm2 * ك م) |
.120.12 | .0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف φc | نانومتر | ≧ 1180، ≥1330 |
≧1180، ≥1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي lccc |
نانومتر | ≥1260 | ≥1260 | ---- | ---- | ---- | |
| مفد | 1310 نانومتر | أم | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| عددي الفتحة (غير متوفر) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| الخطوة (متوسط ثنائي الاتجاه قياس) |
ديسيبل | .050.05 | .050.05 | .10.10 | .10.10 | .10.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | .050.05 | .050.05 | .10.10 | .10.10 | .10.10 | |
| ديساستمرارية | |||||||
| الفرق مبعثر الظهر معامل في الرياضيات او درجة |
ديسيبل / كم | .050.05 | .030.03 | .0.08 | .10.10 | .0.08 | |
| التوهين التوحيد | ديسيبل / كم | .0.01 | .0.01 | ||||
| قطر النواة | أم | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| قطر الكسوة | أم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| الكسوة غير دائرية | % | .01.0 | .01.0 | .01.0 | .01.0 | .01.0 | |
| قطر الطلاء | أم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
أم | .012.0 | .012.0 | .012.0 | .012.0 | .012.0 | |
| طلاء غير دائري | % | .06.0 | .06.0 | .06.0 | .06.0 | .06.0 | |
| الأساسية / الكسوة خطأ متحد المركز | أم | .60.6 | .60.6 | .51.5 | .51.5 | .51.5 | |
| حليقة (نصف القطر) | أم | ≥4 | ≥4 | ---- | ---- | ---- | |
باكك معلومات
| مواد التعبئة والتغليف: طبل خشبي |
| طول التعبئة: يمكن توفير معيار 2 كم، 1 كم، 3 كم، 4 كم |
| الطباعة الحريرية: تخصيص |
