| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | 1 قطعة / طبل |
| Delivery period: | 7 أيام |

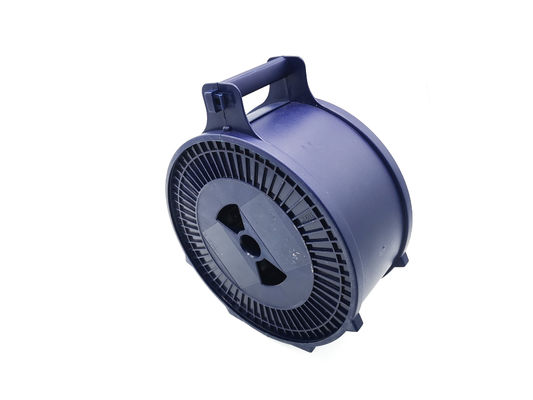

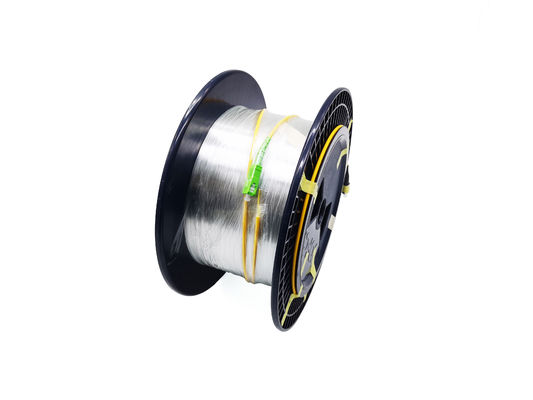

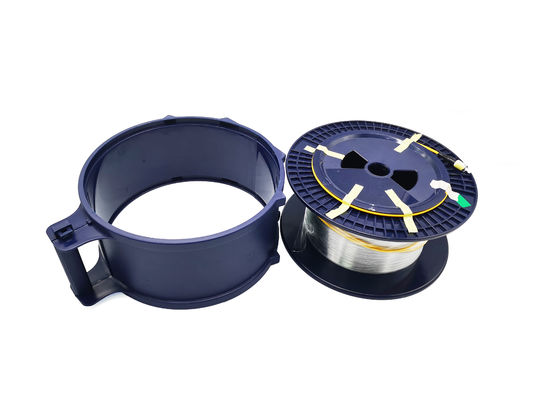

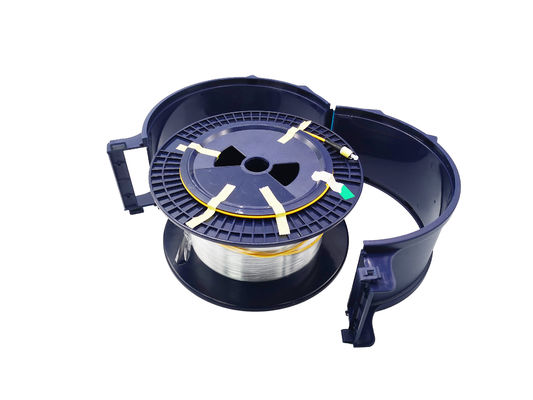

اتصالات OTDR اختبار الألياف العارية G652D G657A 20 كم Coring مع موصلات SC FC LC 20KM
عند استخدام عاكسات المجال الزمني البصري (OTDR) لقياس الألياف الضوئية ، يُصادف أحيانًا أن رابط الألياف الضوئية قصير.عند قياس وصلة ألياف بصرية قصيرة ، غالبًا ما يتم الحصول على قيمة التوهين الأكبر (xxdb / km) ، مما يجعل مؤشر التوهين غير قادر على الحصول على تقييم أفضل.لماذا ا؟
بسبب ارتباط الألياف الضوئية القصير (بشكل عام أقل من كيلومتر واحد) ، قامت OTDR بقياس المنحنى بتقلب معين ، مما أثر على الحساب العددي النهائي.من بين المعلمات التقنية التي تصف OTDR ، هناك مؤشر حول الخطية.المؤشر العام لـ OTDR هو 0.05db / db (e600c: 0.05db / db ، n3900a: 0.03db / db).في الواقع ، يصف هذا المؤشر مدى تذبذب منحنى OTDR.
لذلك ، بالنسبة للألياف القصيرة ، يتم تحدي دقة قياس OTDR.هذه المشكلة هي أيضًا مشكلة شائعة تواجه قفل OTDR.إذن ما هي الأساليب التي يمكننا تقليل هذا التأثير؟كيف يمكننا الحصول على نتيجة اختبار أفضل؟
1. إضافة ألياف كاذبة اختبار 2km
سيتم تقليل التأثير مع زيادة طول الألياف بسبب إضافة ألياف كاذبة اختبار 2 كم.يجب أن تتوفر نتيجة مرضية أكثر.
ولكن بسبب زيادة الطول وإدخال خطأ الاختبار ، فإن هذه الطريقة بها بعض الأخطاء التي تحدثها طريقة الاختبار.ولكن باعتبارها بيانات اختبار لجودة المشروع ، فلها قيمة مرجعية كبيرة.
2. قياس فقدان الارتباط بمصدر الضوء ومقياس الطاقة الضوئية ، وقياس الطول باستخدام OTDR
تم تحسين تقدم قياس الخسارة لأن مقياس القدرة الضوئية يقيس خسارة الارتباط بالقرب من طريقة قياس الخسارة القياسية باستخدام مصدر الضوء.بالطبع ، بالنسبة للألياف المقطعية ، يتم استخدام مستوى دقة الدقة الأعلى لقمامة القصر البصري لتقليل الخطأ.تم الحصول على قياس الطول بواسطة OTDR.يمكن الحصول على قيمة التوهين لطول الوحدة بقسمة قيمة الخسارة على قيمة الطول.
3. يستخدم منحنى قياس OTDR كمرجع فقط ، ويركز قياس OTDR على إزالة عوائق الوصلة.
في قياس الألياف القصيرة ، من الأفضل استخدام منحنى قياس OTDR كمرجع ، كأساس نوعي ، وليس كأساس كمي.
مواصفات الألياف أحادية الوضع
| العنصر | قيمة |
| قطر الوضع | (8.6-9.5) ± 0.7 ميكرومتر |
| قطر الكسوة | 125 ± 1 ميكرومتر |
| انحراف التركيز | ≤0.8um |
| الكسوة خارج الاستدارة | ≤0.2٪ |
| قطع الطول الموجي للكابل البصري | ≤1260um |
| خسارة Macrobending 1550nm | ≤0.3 ديسيبل |
| (37.5 مم نصف قطرها 100 دورة) 16xx1نانومتر | ≤0.3 ديسيبل |
| ضغوط الفحص | ≥0.69 ج |
| الطول الموجي للتشتت الصفري λ | 1300nm≤λ ≤1324nm |
| المنحدر صفر تشتت s | ≤0.093ps / أم |
| معامل تشتت وضع الاستقطاب للألياف غير المبررة | ≤xxps (كم)1/2 |
| عدد التوهين للكابل البصري | 1300nm≤0.3dB / كم ≤0.28dB / كم |
| Yyyy nm- - xx ديسيبل / كم | |
| 16 ××1نانومتر - ≤0.28 ديسيبل / كم | |
| معامل تشتت وضع الاستقطاب للكابل البصري | شرائح الألياف الضوئية M -20 |
| Q -0.01٪ | |
| PMD-≤0.5ps / (كم)1/2 |
سمات
|
|
