| الـ MOQ: | 500 قطعة |
| السعر: | 0.36USD-30USD |
| التعبئة والتغليف القياسية: | 1 قطعة/صندوق ، 200 قطعة/صندوق كرتوني |
| Delivery period: | 7 أيام بعد الدفع |
| طريقة الدفع: | الاتحاد الغربي ، ر/ر |
| القدرة على التوريد: | 60،000 جهاز كمبيوتر في الشهر |
أسلاك التوصيل القابلة للدفع هي نوع من وصلة ألياف ضوئية قابلة للدفع, مصممة للنشر السريع والموثوق وغير المعقد للألياف في شبكات FTTH و FTTX. تم تصميم كابل التوصيل FTTH هذا المُنهى مسبقًا لسهولة التوجيه في الجدران الداخلية والقنوات والأماكن التي تُستخدم فيها حلول الألياف الضوئية الدقيقة، دون الحاجة إلى التوصيل أو الربط.

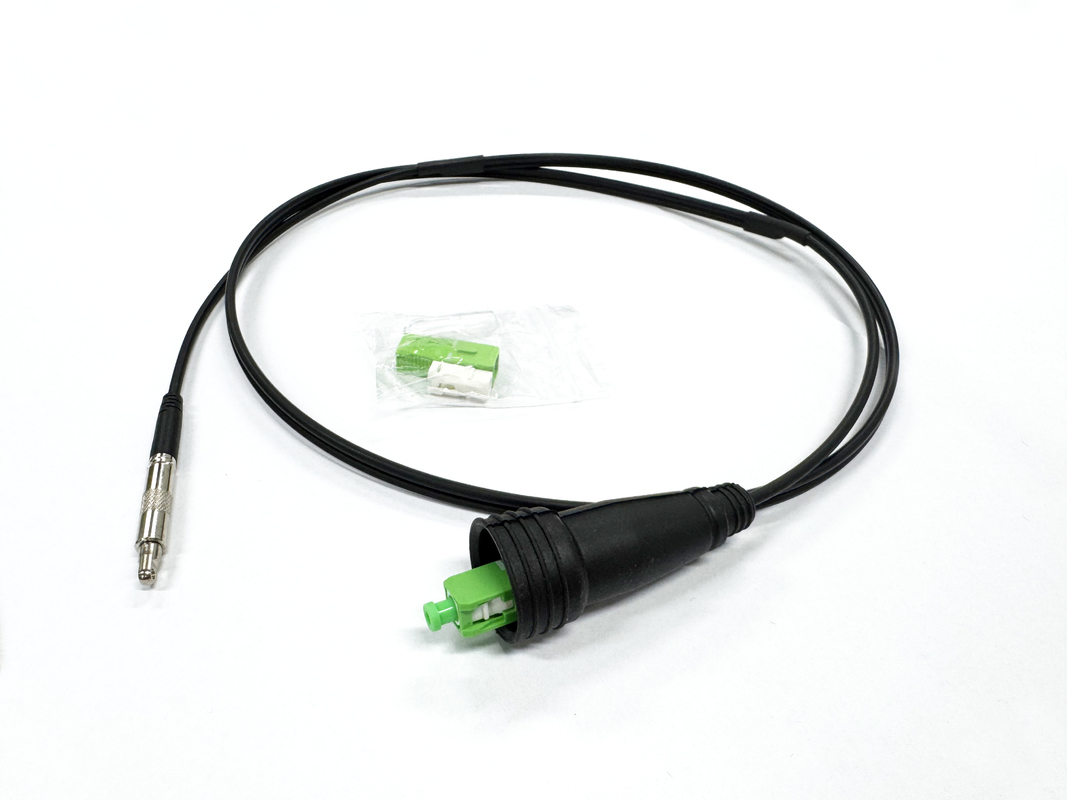

قامت Yingda بإنهاء كابل الألياف الضوئية مسبقًا بموصل SC قابل للدفع على جانب واحد، والذي يمكن سحبه مباشرة عبر الحائط، ثم الالتحام بمحولات الألياف الضوئية، بينما الجانب الآخر عبارة عن موصلات SC قياسية مع ختم مطاطي، مصممة للتوصيل بصناديق مقسم الألياف الضوئية الخارجية، ويمنع الختم المطاطي دخول الماء.
وصف المنتج:
توفر تجميعات الكابلات القابلة للدفع من YINGDA حلاً مرنًا وقابلاً للدفع للألياف الضوئية المُنهية مسبقًا لعمليات نشر FTTX سريعة وموثوقة.
يمكّن موصل الدفع الرصاصي الكابل المُوصل مسبقًا من التثبيت عبر القنوات الدقيقة والثقوب الصغيرة النموذجية لمعظم سيناريوهات FTTX. يمكن تثبيت هذا الكابل دون استخدام قنوات كبيرة أو حفر ثقوب كبيرة عبر جدار العميل.
يمكن دفع هذا التجميع الرصاصي القابل للدفع بنجاح عبر الثقوب الصغيرة والقنوات الدقيقة. تختلف مسافات الدفع اليدوي وفقًا لتكرار الانحناء وجودة القناة؛ يقلل كابل التوصيل الدائري المتين مع الموصل المُنهى مسبقًا القابل للدفع من تكلفة عمليات نشر الألياف بالإضافة إلى المهارة والصعوبة المتأصلة في التعامل مع كابلات التوصيل الخاصة بالعملاء وتوصيلها.
تخصيص
|
وضع الألياف |
وضع واحد |
|
عدد الألياف |
1 |
|
نوع واجهة التلميع أو الطوق |
APC |
|
الموصل أ |
معدن SC APC |
|
الموصل ب |
SC APC مع غطاء مطاطي |
|
أطوال الكابلات |
حسب الطلب |
|
مواد الغلاف |
مادة LSZH داخلية/خارجية |
|
لون الغلاف الخارجي |
أسود أو أبيض |
|
قطر الغلاف الخارجي (مم) |
3.0 مم أو 2.0*5.0 قطرات مسطحة |
|
نوع الألياف |
G657A2 |
|
القطر الداخلي للكابل |
0.9 ملم |
|
لون الكابل الداخلي |
أزرق |
|
درجة حرارة التخزين |
-20 درجة مئوية إلى 60 درجة مئوية |
|
درجة حرارة التركيب |
-5 درجة مئوية إلى 50 درجة مئوية |
|
درجة حرارة التشغيل |
-20 درجة مئوية إلى 60 درجة مئوية |
|
السحق (N/100 مم) |
1000 |
|
أقصى حمل شد (على المدى الطويل) |
150N |
|
الحد الأدنى لحمل الشد (على المدى القصير) |
400N |
| بند | القيمة |
| موصل | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45، إلخ. |
| طول الموجة التشغيل | 1260-1650 نانومتر |
| نوع الألياف | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4,OM5, إلخ. |
| غلاف الكابل | LSZH, PVC, PE, TPU, إلخ. |
| طريقة التلميع | UPC, APC(8°), PC |
| نصف قطر انحناء الألياف | ≥ 40 مم (G.652D و G.655C)؛ ≥ 20 مم (فقط G.657A2) |
| فقدان الإدخال | ≤ 0.1dB (رئيسي)
≤ 0.3dB (قياسي) تم اختباره بواسطة JDS RM 3750 |
| فقدان العودة | UPC ≥ 55dB,APC ≥ 60dB (typ.65dB)–وضع واحد
UPC≥ 35dB (typ.38dB)-متعدد الأوضاع تم اختباره بواسطة JDS RM3750 |
| إعادة القدرة | ±0.1dB |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
| متطلبات الهندسة
(للوضع الفردي) |
نصف قطر وجه الطوق:
7 مم ≤ R ≤ 12 مم (APC) 10 مم ≤ R ≤ 25 مم (قياسي) إزاحة القمة ≤ 30 μm (رئيسي) إزاحة القمة ≤ 50 μm (قياسي) قطع سفلي -50nm ≤ U ≤ 50nm تم اختباره بواسطة DORC ZX-1 |
| رقم. | العناصر | الوحدة | تخصيص | ||
| G657A2 | |||||
| 1 | قطر المجال النمطي | 1310 نانومتر | μm | 9.0±0.4 | |
| 1550 نانومتر | μm | 10.1±0.5 | |||
| 2 | قطر الغلاف | μm | 124.8±0.7 | ||
| 3 | عدم دائرية الغلاف | % | ≤0.7 | ||
| 4 | خطأ تركيز اللب-الغلاف | μm | ≤0.5 | ||
| 5 | قطر الطلاء | μm | 245±5 | ||
| 6 | عدم دائرية الطلاء | % | ≤6.0 | ||
| 7 | خطأ تركيز الغلاف-الطلاء | μm | ≤12.0 | ||
| 8 | طول موجة القطع للكابل | نانومتر | λcc≤1260 | ||
| 9 | التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.4 | |
| 1550 نانومتر | ديسيبل/كم | ≤0.3 | |||
| 10 | فقدان الانحناء الكلي | 1 دورة × نصف قطر 10 مم @1550 نانومتر | ديسيبل | ≤0.75 | |
| 1 دورة × نصف قطر 10 مم @1625 نانومتر | ديسيبل | ≤1.5 | |||
التطبيق:
FTTH / FTTX – قطرات داخلية وخارجية
وحدات سكنية فردية ومتعددة
FTTP وشبكات الحرم الجامعي
النطاق العريض الريفي
DAS / FTTA
الميزات:
الإنهاءات مصممة ومختبرة وفقًا لـ Telcordia GR-326
تقليل أوقات النشر وتقليل تكاليف التركيب عن طريق القضاء على الربط الميداني.
تركيب بدون أدوات، تتم إزالة الغلاف الواقي للجدار بسهولة ويتم تثبيت الغلاف الخارجي في مكانه
فقدان الإدخال/فقدان العودة المضمون
متوافق مع REACH و RoHS

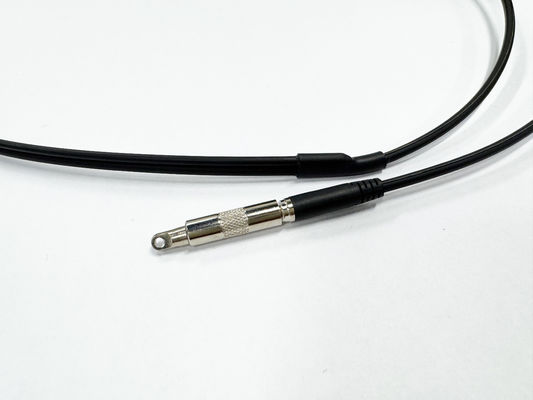

يمكن سحب الجانب الواحد الذي يحتوي على موصل معدني مباشرة عبر الحائط، وهذا الموصل المعدني للموصل مصنوع من مادة سبيكة، والتي يسهل توصيلها وفصلها، مع تقلبات صغيرة في فقدان الإدخال، وقوة ضغط عالية، وكثافة تركيب عالية، ومقاومة عالية لدرجة الحرارة، وليس من السهل أن تتأكسد، ويمكن استخدامه أيضًا للأنابيب الصغيرة أو الثقوب الصغيرة في الجدار. الجانب الواحد عبارة عن موصلات SC قياسية مع ختم مطاطي، مصممة للتوصيل بصناديق مقسم الألياف الضوئية الخارجية، ويمنع الختم المطاطي دخول الماء.
يمكن تخصيص الطول ليناسب احتياجاتك. 1 متر، 5 أمتار، 10 أمتار، 20 مترًا، 50 مترًا، 100 متر وأكثر.
فيديو
|
|
