| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDPC-EKSC-1803 |
| الـ MOQ: | 500 جهاز كمبيوتر شخصى |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |

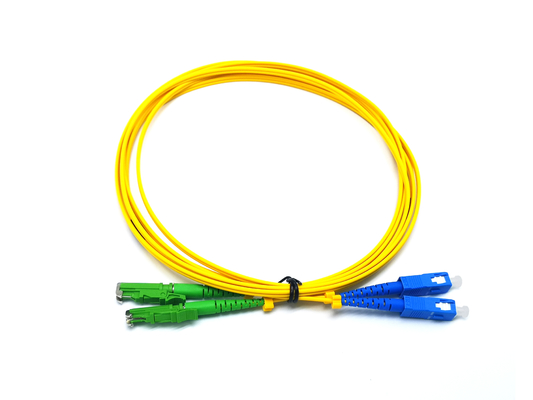

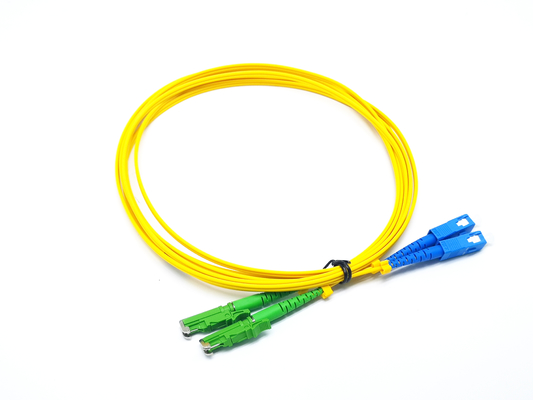

E2000 APC إلى SC UPC الألياف البصرية التصحيح الحبل المفرد البسيط 1.8 مم LSZH كابل الناهض
تفاصيل سريعة عن وصلة الألياف الضوئية:
يعتبر سلك التصحيح بالألياف الضوئية أحد المكونات الأكثر استخدامًا في شبكة الألياف البصرية ، وتسمى أسلاك التصحيح البصرية أيضًا بالألياف الضوئية
الطائر أو كابلات الألياف البصرية التصحيح.بشكل عام ، هناك نوعان من أسلاك التصحيح بالألياف البصرية: أسلاك تصحيح الألياف الضوئية أحادية الوضع وأسلاك التصحيح بالألياف البصرية متعددة الأوضاع.
وضع الألياف يعني وضع إرسال ضوء الألياف الضوئية في قلب كابل الألياف البصرية.الألياف ذات الوضع الفردي هي 9 / 125um من الألياف الزجاجية في المركز ولون سترة صفراء ، وسلك تصحيح الألياف البصرية متعدد الأوضاع مع 50/125 أو 62.5 / 125 من الألياف الزجاجية في المركز ولون سترة برتقالية.

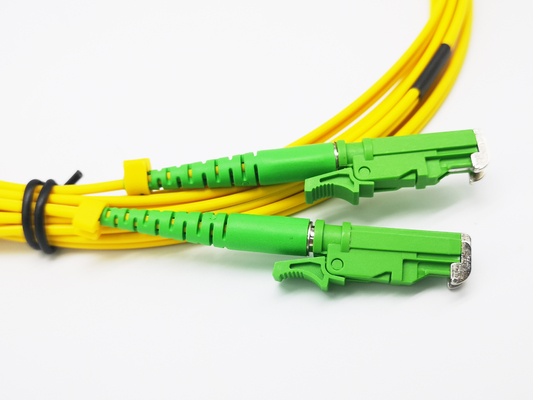

سلك التصحيح بالألياف الضوئية E2000 هو أحد أحدث الأساليب التي طورتها Diamond ، E2000 عبارة عن مصراع محمّل بنابض يستخدم لحماية الطويق من الغبار والخدوش.موصلات الألياف E2000 هي نفس حجم موصلات الألياف SC.
تم اختراع سلك تصحيح الألياف البصرية SC بواسطة شركة NTT اليابانية.إنها واحدة من أكثر أسلاك الألياف البصرية المستخدمة على نطاق واسع.
يتميز سلك التصحيح بالألياف الضوئية SC بتكلفة منخفضة وبساطة بالإضافة إلى متانة جيدة ، وأسلاك تصحيح الألياف الضوئية SC مزودة بعلامة تبويب قفل على
إنهاء الكابل ، هو موصل الألياف البصرية من نوع الدفع والسحب.
الألياف البصرية التصحيح الحبل المواصفات الفنية
|
العنصر |
قياسي ، ماجستير |
|
نوع الموصل |
LC ، SC ، ST ، FC.MU ، DIN ، D4 ، MPO ، SC / APC ، FC / APC ، LC / APCMU / APC |
|
دوبلكس MTRJ / أنثى ، MTRJ / ذكر |
|
|
نوع الألياف |
|
|
9/125 SMF-28 أو ما يعادله (Singlemade) OS1 |
|
|
50/125 ، 62.5 / 125 (متعدد الأوضاع) OM2 و OM1 |
|
|
50/125 ، 10G (متعدد الأوضاع) OM3 |
|
|
نوع الكابل |
بسيط ، مزدوج (Zipcord) |
|
Φ3.0 مم ، Φ2.0 مم ، Φ1.8 مم |
|
|
Φ 1.6 مم PVC أو LSZH |
|
|
Φ0.9mm ، Φ0.6mm من الألياف المخزنة PVC أو LSZH |
|
|
طريقة التلميع |
UPC ، SPC ، APC (8 ° & 6 °) |
|
فقدان الإدراج |
≤ 0.1 ديسيبل (للوضع الفردي الرئيسي) |
|
≤ 0.25 ديسيبل (لمعيار الوضع الفردي) |
|
|
≤ 0.25 ديسيبل (للوضع المتعدد) |
|
|
تم الاختبار بواسطة JDS RM 3750 |
|
|
|
UPC ≥ 50 ديسيبل |
|
SPC ≥ 55 ديسيبل |
|
|
APC ≥ 60 ديسيبل (النوع 65 ديسيبل) |
|
|
تم الاختبار بواسطة JDS RM3750 |
|
|
التكرار |
± 0.1 ديسيبل |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى 85 درجة مئوية |
|
(للوضع الفردي) |
نصف قطر الطويق Endface |
|
7 مم ≤ R ≤ 12 مم (لـ APC) |
|
|
10 مم ≤ R ≤ 25 مم (للمعيار) |
|
|
إزاحة قمة ≤ 30 ميكرومتر (للماجستير) |
|
|
إزاحة قمة ≤ 50 ميكرومتر (للمعيار) |
|
|
تقويض -50 نانومتر ≤ U ≤ 50 نانومتر |
|
|
تم الاختبار بواسطة DORC ZX-1 |
ميزات سلك التصحيح E2000
تطبيق الحبل التصحيح SC:
نظام اتصالات الألياف ، شبكة الوصول إلى الألياف ، نقل البيانات ، الكيبل التلفزيوني ، الشبكة المحلية ، معدات الاختبار ، مستشعر الألياف الضوئية ، إلخ

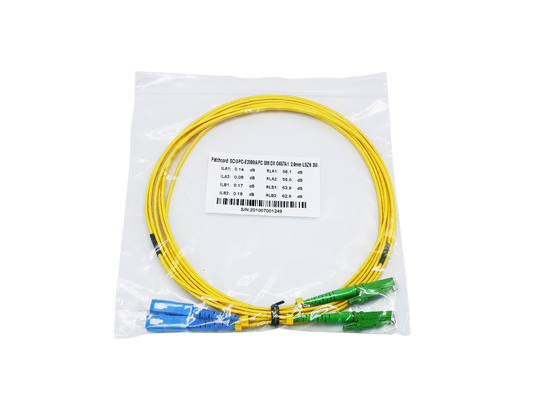

سيتم تعبئة أسلاك Yingda Fibra Optica Patch بشكل جيد في نصف قطر الانحناء المعقول ، وسيستخدم سلك التصحيح zipcord أنبوب الانكماش الحراري عند مفصل الكسر للحماية ، وأربطة النايلون لتغليف الموصلات في مكانها.علامة رقم مثل A / B أو 1/2 لتمييز الموصلات المزدوجة.
سيتم تسليم Patchcord مع ملصقات تقرير الاختبار على الكيس البلاستيكي ، وضمان الجودة بنسبة 100٪.
اقبل الملصقات المخصصة مع الشعار والعلامة التجارية والشركة المصنعة ورقم الجزء ومعلومات المشروع وما إلى ذلك.
معلومات الطلب
| العنصر | معامل |
| نوع الموصل | FC ، ST ، SC ، LC ، MU ، MPO ، E2000 ، MTRJ ، SMA |
| نهاية الوجه | UPC PC APC |
| قطر الكابل | Ф0.9mm ، Ф1.6mm ، Ф1.8mm ، Ф2mm ، Ф2.4mm ، Ф3mmوФ3.5 ملمو2.0 * 3.0 ملمو2.0 * 5.0 ممو4.0 * 7.0 ملمو3.5 * 6.5 ملموإلخ |
| عدد الألياف | سيمبلكس ، مزدوج ، 4 نواة ، 6 نواة ، 8 نواة ، 12 نواة أو يحددها العميل |
| نوع الألياف | G652B ، G652D ، G655 ، G657A1 ، G657A2 ، 50/125 ، um 62.5 / 125um ، OM3 (50 / 125-150) ، OM4 (50 / 125-300) إلخ. |
| لون السكن الموصل | أزرق ، بيج ، أكوا ، بنفسجي ، وردة حمراء ، خضراء ، إلخ |
| لون الحذاء | الرمادي والأزرق والأخضر والأبيض والأحمر والأسود والأخضر ، إلخ |
| سترة الكابل: | PVC ، LSZH ، TPU ، PE ، إلخ |
| طول السلك | حسب الطلب |
فيديو
فيديو
|
|
