| الاسم التجاري: | YINGDA |
| رقم الطراز: | مؤتمر القيادة المسيحية الجنوبية-MMSX-18-2.4mm |
| الـ MOQ: | 500 جهاز كمبيوتر شخصى |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |

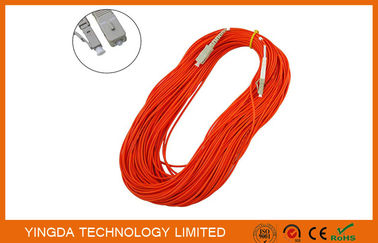

LC لSC الألياف البصرية التصحيح الحبل MM50 / 125um OM2 Mulitmode LSZH رقعة الكابل
الألياف الطائر (وتسمى أيضا بصري موصل الألياف) لديها موصلات على كلا الطرفين، وتستخدم لتحقيق
مسار بصري مرتبطة المنقولة. إلا إذا كان طرف واحد مع وصلات تسمى ضفيرة. الطائر الألياف البصرية
(الألياف البصرية التصحيح الحبل / كبل) وتشبه إلى كابل محوري، ولكن ليس لديهم صافي طبقة التدريع. ال
مركز هو جوهر الزجاج انتقال الضوء (الطويق). في الألياف المتعدد، قطر الأساسية هي
50 مو م ~ 65 مو م، أي ما يعادل تقريبا لسمك شعرة الإنسان. في حين أن الألياف الأساسية وضع واحد
قطرها 8U م ~ 10U م. ويحيط نواة طبقة من طلاء الزجاج الذي معامل الانكسار
أقل من الأساسية، من أجل جعل الألياف البصرية عقد في الصميم. خارج هو عبارة عن طبقة رقيقة
من سترة من البلاستيك لحماية الطلاء.
ويمكن وفقا لالطائر الألياف وسائط نقل تقسيمها إلى طريقة واحدة، المتعدد البصرية
الطائر الألياف، وسائط نقل أخرى مثل الطائر البلاستيك. وفقا لنوع الموصل، فإنه يمكن
تقسيمها إلى: FC الطائر، ST الطائر، SC الطائر، الطائر LC، MTRJ التصحيح الحبل، والخطة الرئيسية للعمليات التصحيح الطائر الحبل،
أيضا MU، SMA، والألياف الضوئية، E2000، الطائر DIN4 D4 وهلم جرا. الأكثر شيوعا هو FC-FC، FC-SC، FC-LC،
FC-ST، SC-SC، SC-ST الألياف البصرية التصحيح الحبل.
الميزات
مواصفة
بند | معيار، ماستر |
نوع الموصل | LC، SC، ST، FC.MU، الدين، D4، MPO، SC / APC، FC / APC، LC / APC.MU / APC |
دوبلكس MTRJ / أنثى، MTRJ / ذكر | |
نوع الألياف | |
9/125 SMF-28 أو ما يعادلها (Singlemade) OS1 | |
50/125، 62.5 / 125 (المتعدد) OM2 وOM1 | |
50/125، 10G (المتعدد) OM3 | |
نوع كابل | البسيط، دوبلكس (Zipcord) |
Φ3.0mm، Φ2.0mm، Φ1.8mm | |
Φ1.6mm البلاستيكية أو LSZH | |
Φ0.9mm، مخزنة Φ0.6mm بولي كلوريد الفينيل الألياف أو LSZH | |
تلميع طريقة | اتحاد الوطنيين الكونغوليين، SPC، APC (8 ° و 6 °) |
فقدان الإدراج | ≤ 0.1dB رسم (للالمفردة ماستر) |
≤ 0.25dB (للالمفردة قياسي) | |
≤ 0.25dB (للالمتعدد) | |
اختبارها من قبل JDS RM 3750 | |
| اتحاد الوطنيين الكونغوليين ≥ 50dB ل |
SPC ≥ 55dB | |
APC ≥ 60dB و(typ.65dB) | |
اختبارها من قبل JDS RM3750 | |
التكرار | ± 0.1dB رسم |
درجة حرارة التشغيل | -400C إلى 850C |
(للالمفردة) | الطويق Endface الشعاع |
7MM ≤ ≤ R 12MM (للAPC) | |
10MM ≤ ≤ R 25MM (للعادي) | |
قمة إزاحة ≤ 30 ميكرون (للسيد) | |
قمة إزاحة ≤ 50 ميكرون (للعادي) | |
تقويض -50nm ≤ ≤ U 50nm | |
اختبارها من قبل DORC ZX-1 |
تطبيق
معلومات أجل rmation
1. نوع الموصل: FC، ST، SC، LC، MU، MPO، E2000، MTRJ، SMA،
2. النهاية وجه: UPC الكمبيوتر APC
3. كابل القطر: Ф0.9mm، Ф1.6mm، Ф1.8mm، Ф2mm، Ф2.4mm، Ф3mm.
العد 4. الألياف: البسيط، على الوجهين، 4 الأساسية، 6 الأساسية، 8 الأساسية، و 12 الأساسية أو العميل المحدد
5. أنواع الألياف: G652B، G652D، G655، G657A1، G657A2، 50/125، أم 62.5 / 125um،
OM3 (50 / 125-150)، OM4 (50 / 125-300)، إلخ.
6. موصل الإسكان اللون: الأزرق (طريقة واحدة PC، UPC الموصل)، والبيج، والرمادي (موصل المتعدد)،
الأخضر (موصل APC)، أكوا (OM3)
7. لون الحذاء: الرمادي والأزرق والأخضر والأبيض والأحمر والأسود والأخضر
8. كابل سترة: بولي كلوريد الفينيل، LSZH
9. طول الكابل: حسب الطلب
فيديو
فيديو
|
|
