| الاسم التجاري: | YINGDA |
| رقم الطراز: | LCSC-SMSX-15-1.8mm |
| الـ MOQ: | 500 جهاز كمبيوتر شخصى |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |

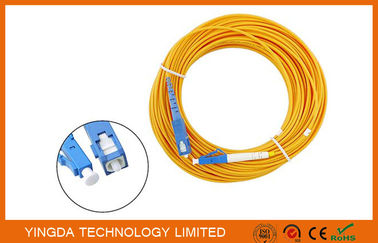

LC / SC الألياف البصرية التصحيح الحبل SM SX 15Meter، LSZH، SC / LC البصرية الجمعية كابلات الألياف
الألياف البصرية التصحيح الحبل هو واحد من أكثر المكونات التي تستخدم عادة في شبكة الألياف البصرية. الألياف البصرية
التصحيح بالحبال أحيانا يسمى أيضا الألياف البصرية الطائر أو كابلات الألياف البصرية التصحيح. عموما هناك
نوعان من أسلاك الألياف البصرية التصحيح: وضع واحد التصحيح بالحبال الألياف البصرية والألياف متعددة البصرية
التصحيح بالحبال. هنا وضع الكلمة تعني وضع الإرسال من ضوء الألياف البصرية في الألياف الضوئية
الأساسية كابل. عادة وضع واحد الألياف البصرية التصحيح الحبل هي مع 9/125 الألياف الزجاجية وغير سترة صفراء
اللون، متعدد الألياف وضع البصرية التصحيح الحبل هي مع 50/125 أو 62.5 / 125 الألياف الزجاجية وهو اللون البرتقالي.
LC هو الشكل قصيرة من وسنت موصل، موصل LC الألياف التصحيح الحبل يعتبر دفعة وهيكل مزلاج،
مع السكن البلاستيك ودقيقة موصلات 1.25mm الطويق السيراميك. نوع LC هو نوع شعبية من الألياف الشكل الصغير
التصحيح البصري الحبل والتي تقلل من الفضاء، ويستخدم على نطاق واسع لتركيب كثيفة.
اخترع SC الألياف البصرية التصحيح الحبل من قبل الشركة اليابانية NTT. وهو واحد من أكثر على نطاق واسع
تستخدم الألياف البصرية التصحيح بالحبال. الحبل SC الألياف البصرية التصحيح يتميز منخفضة التكلفة، والبساطة، وكذلك جيدة
المتانة، SC الألياف البصرية التصحيح بالحبال هي مع التبويب تأمين على إنهاء كابل، بل هو الشد والجذب
اكتب الألياف موصل البصرية.
الميزات
مواصفة
بند | معيار، ماستر |
نوع الموصل | LC، SC، ST، FC.MU، الدين، D4، MPO، SC / APC، FC / APC، LC / APC.MU / APC |
دوبلكس MTRJ / أنثى، MTRJ / ذكر | |
نوع الألياف | |
9/125 SMF-28 أو ما يعادلها (Singlemade) OS1 | |
50/125، 62.5 / 125 (المتعدد) OM2 وOM1 | |
50/125، 10G (المتعدد) OM3 | |
نوع كابل | البسيط، دوبلكس (Zipcord) |
Φ3.0mm، Φ2.0mm، Φ1.8mm | |
Φ1.6mm البلاستيكية أو LSZH | |
Φ0.9mm، مخزنة Φ0.6mm بولي كلوريد الفينيل الألياف أو LSZH | |
تلميع طريقة | اتحاد الوطنيين الكونغوليين، SPC، APC (8 ° و 6 °) |
فقدان الإدراج | ≤ 0.1dB رسم (للالمفردة ماستر) |
≤ 0.25dB (للالمفردة قياسي) | |
≤ 0.25dB (للالمتعدد) | |
اختبارها من قبل JDS RM 3750 | |
| اتحاد الوطنيين الكونغوليين ≥ 50dB ل |
SPC ≥ 55dB | |
APC ≥ 60dB و(typ.65dB) | |
اختبارها من قبل JDS RM3750 | |
التكرار | ± 0.1dB رسم |
درجة حرارة التشغيل | -400C إلى 850C |
(للالمفردة) | الطويق Endface الشعاع |
7MM ≤ ≤ R 12MM (للAPC) | |
10MM ≤ ≤ R 25MM (للعادي) | |
قمة إزاحة ≤ 30 ميكرون (للسيد) | |
قمة إزاحة ≤ 50 ميكرون (للعادي) | |
تقويض -50nm ≤ ≤ U 50nm | |
اختبارها من قبل DORC ZX-1 |
تطبيق
معلومات أجل rmation
1. نوع الموصل: FC، ST، SC، LC، MU، MPO، E2000، MTRJ، SMA،
2. النهاية وجه: UPC الكمبيوتر APC
3. كابل القطر: Ф0.9mm، Ф1.6mm، Ф1.8mm، Ф2mm، Ф2.4mm، Ф3mm.
العد 4. الألياف: البسيط، على الوجهين، 4 الأساسية، 6 الأساسية، 8 الأساسية، و 12 الأساسية أو العميل المحدد
5. أنواع الألياف: G652B، G652D، G655، G657A1، G657A2، 50/125، أم 62.5 / 125um،
OM3 (50 / 125-150)، OM4 (50 / 125-300)، إلخ.
6. موصل الإسكان اللون: الأزرق (طريقة واحدة PC، UPC الموصل)، والبيج، والرمادي (موصل المتعدد)،
الأخضر (موصل APC)، أكوا (OM3)
7. لون الحذاء: الرمادي والأزرق والأخضر والأبيض والأحمر والأسود والأخضر
8. كابل سترة: بولي كلوريد الفينيل، LSZH
9. طول الكابل: حسب الطلب
