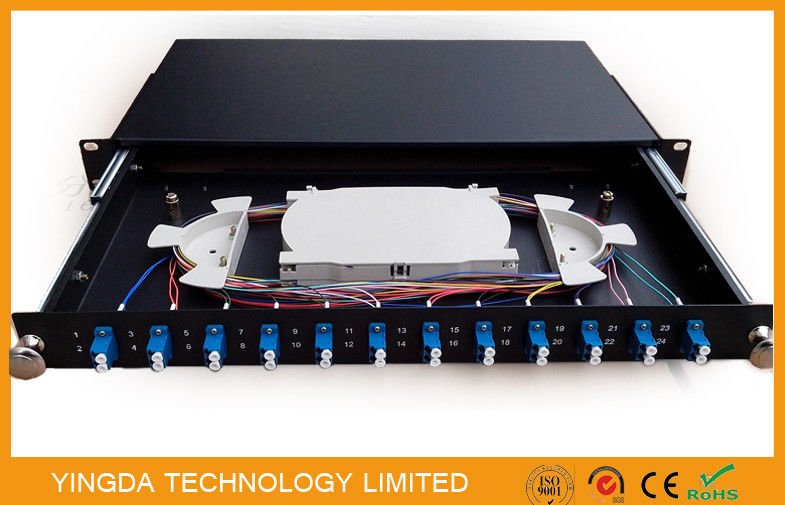

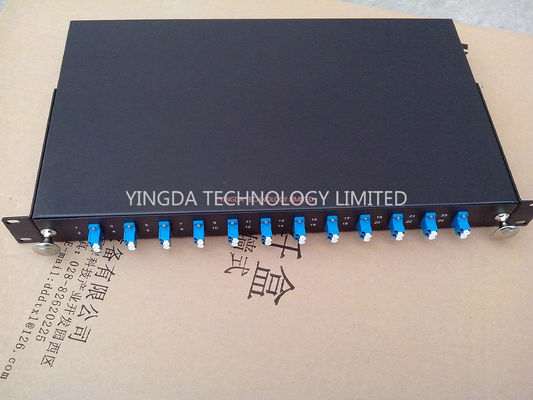

1U 19 بوصة الرف المنزلق جبل الألياف الضوئية لوحة التصحيح 12 بأورت LC دوبلكس دراج ODF

تفاصيل سريعة عن خزانة الرف 1U

• 19 بوصة عقدة عادي
• الحجم:480*250*1U أو 480*300*1U

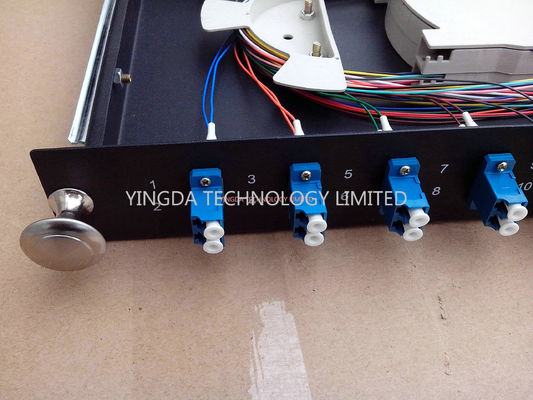

• 12 قطعة من أجهزة التكيف المزدوجة
• السعة القصوى: 24 قلب

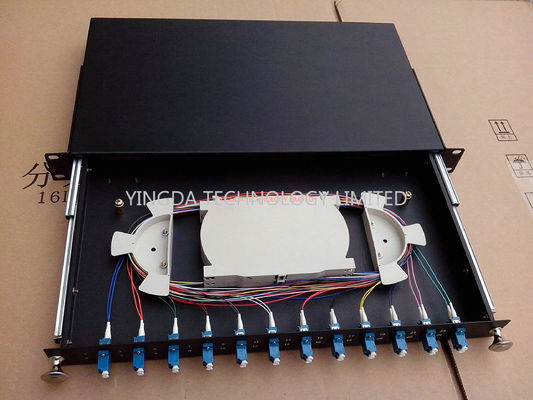

• وعاء متحرك معدني لسحب اللوحة الداخلية بأكملها

لوحة الألياف الضوئية هي المعدات المساعدة للأسلاك النهائية في شبكة الاتصالات

والتي مناسبة لربط الكابلات الضوئية الداخلية مباشرة وتوصيل الفرع، وحماية الألياف.

ميزات لوحة 12Port Fiber Optic Patch

1. قابلة للتطبيق في الهيكل القياسي للنهاية و 19'
2. مزق معدني مع قضبان في كلا الجانبين لارتفاع 1U
3. تركيب الرف في إطار التوزيع البصري ODF
4. مناسبة لمعدات FC،SC،ST،LC،E2000
5. أوراق فولاذية مطاطية باردة، مع رش الكهربائي الستاتي

24Core لوحة التصحيحات الألياف البصرية المواصفات

الملحقات القياسية:

أنبوب عازل، مسامير تركيب، غطاء حماية الحرارة، ربطة عنق النيلون، ربطات الكابلات، الخ.



الموازين من ODF
يمكننا إضافة منطقة إدارة الكابلات الأمامية لتحسين البناء إذا احتاج العميل
اللون: أبيض، أسود.



المتطلبات البيئية:

1. غير مناسب للاستخدام في الهواء الطلق، إذا كان هناك حاجة لاستخدام، يجب اتخاذ تدابير حماية.
2. درجة حرارة العمل: -25 إلى +40 درجة مئوية
3. درجة حرارة التخزين: -25 إلى +55 درجة مئوية
4. الرطوبة النسبية: ≤ 85% (30 درجة مئوية)
5. الضغط الجوي: 70 ~ 106kPa
6. عمر الخدمة: 20 سنة

الخصائص الميكانيكية

1. قوة الشد:يجب أن تتحمل قوة الشد المحورية لا تقل عن 500N بين الكابل
2. مربع الطرف والكابل ، وليس أقل من 5N بين خليط الأسلاك وصندوق الطرف.
3. اختبار الضغط: يجب أن تكون كل مربع نهاية الكابل قادرة على مقاومة الوضع الثابت الرأسي
4. ضغط لا يقل عن 200N.
5. اختبار التواء: يجب أن تكون علبة نهاية الكابل قادرة على تحمل زاوية الالتواء.


الخصائص الكهربائية

• المكون المعدني لصندوق كابلات الألياف الضوئية والنواة المعدنية لتعزيز الكابلات والمكونات المعدنية للكابلات ومقاومة العزل الأرضي
• مقاومة العزل:يجب أن لا يقل عن 2 * 104M ohm ، وجهد الاختبار: 500V (DC).
• قوة الجهد: لا وجود لتعطيل أو ظاهرة قوس عند 15Kv DC تحت 1 دقيقة، لا وجود لتعطيل أو ظاهرة قوس.
