درج معدني 19 بوصة 24 منفذ SC انزلاقي من الألياف البصرية ODF

اتصل بي للحصول على عينات مجانية وكوبونات.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمواد | الفولاذ المدلفن على البارد | مدخل الكيبل | 4 منافذ بقطر خلفي 20 مم |
---|---|---|---|
ouputs كابل | 24 منفذ SC مقرنة بسيطة | اللون | أسود |
بحجم | 430 * 300 * 1U مم ، بحد أقصى ، 480 مم | نوع | لوحة التصحيح جبل الرف |
حجم الرف | 19 بوصة أو 23 بوصة | مشترك كهربائي | SC ، LC ، FC ، ST ، E2000 ، إلخ |
صندوق مفتوح | مقطع أمامي | نوع الدرج | درج 19 بوصة باتش بانل |
كمية صينية لصق | 1 قطعة صينية 24 قطعة | ميزات | 24 منفذ SC ODF |
تسليط الضوء | لوحة التصحيح بالألياف البصرية ODF,لوحة التصحيح بالألياف الضوئية المنزلقة للدرج,لوحة التصحيح الليفي SC ODF |

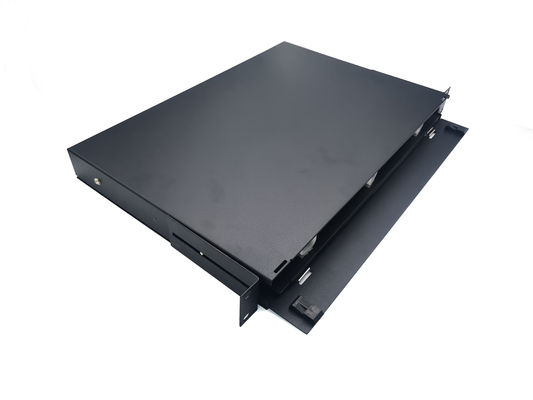

درج معدني 19 بوصة 24 منفذ SC انزلاقي من الألياف البصرية ODF
درج معدني من الألياف الضوئية ذات 24 منفذًا SC من الألياف الضوئية المنزلق ، لوحة تصحيح من الألياف البصرية 19 بوصة
سيتم تحميل لوحات التصحيح بالألياف الضوئية المنزلقة المثبتة على رف SCR من سلسلة GPSR مسبقًا مع محولات SC ومجموعة إدارة لصق في المصنع ، وهي توفر وسيلة لتخزين الألياف الضوئية المقسمة بطريقة مرتبة أو منظمة.
الميزات الرئيسية لألواح التصحيح المثبتة على الرف هي صينية الانصهار المعدنية المنزلقة والتي يمكن تعديلها حسب زوايا العمل المختلفة لتسهيل أعمال التركيب والصيانة.بخلاف ذلك ، تحتوي لوحات التصحيح المثبتة على الحامل على غطاء أمامي مفتوح لدعم أعمال التركيب والصيانة.
تخصيص
نموذج | GPSR-1U-SA24 |
البعد | 430 * 300 * 1U مم |
السعة القصوى | 24 ألياف مفردة |
منفذ المحول | منفذ SC البسيط |
كمية المحول | 24 قطعة SC / APC مع شفة |
سماكة | 1.2 مم |
مواد | صفائح فولاذية مدلفنة على البارد ، مع رش كهرباء |
اللون | أسود RAL 9004 |
مدخل الكيبل | 4 قطعة ، قطر المطاط 20 مللي متر |
الوزن الصافي | 5.2 كجم |
مستوي رقم التعريف الألكتروني | IP20 |
درجة حرارة التشغيل | -200ج ~ + 700ج |
معايير الامتثال | TIA / EIA 568.C ، ISO / IEC 11801 ، EN 50173 ، IEC 60304 ، IEC 61754 ، EN 297-1 |
المميزات
- قابل للتطبيق في الإنهاء والهيكل القياسي 19 أو 23 بوصة
- حامل حامل في إطار التوزيع البصري ODF مع آذان متصاعدة بفتحات
- مناسبة لمحولات FC ، SC ، ST ، LC ، E2000 عند الطلب
- 1.2mm ألواح الصلب المدرفلة على البارد ، مع الرش الالكتروستاتيكي ؛
- حجم الصندوق: 430 * 300 * 1U متاح ، لعمق توفير التكلفة يمكن أن يكون 250 مم أو 200 مم ؛
- صينية معدنية منزلقة لصينية لصق وأسفل ، عملية أسهل وأسرع دون فتح الغطاء ، وإخراجها لإدارة الألياف ؛
- تصميم غطاء القصاصة ، مقاوم للغبار وصندوق كامل مغلق غير قيد التشغيل ؛
- 4 منافذ دخول للكابلات في الخلف مع مانع تسرب مطاطي لمنع الغبار ، كل منفذ مزود بمشابك كبلية وأجهزة حماية
- جميع الأجزاء المعدنية من الفولاذ المقاوم للصدأ لضمان عمر طويل.
تفاصيل المنتج

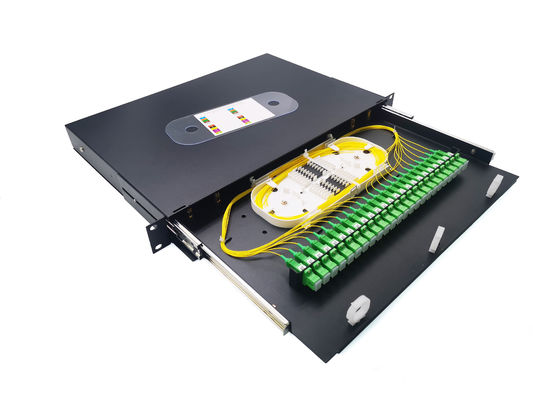

يمكن تثبيت ODF كحد أقصى.24 قطعة من محولات SC وأسلاك التوصيل المصنوعة ، تحتوي على مشابك كبلات ، وربطة نايلون لإدارة الألياف ، ومساحة تخزين ألياف بطول 1.5 متر تقريبًا ، وصينية الشرائح المعدنية تجعل إدارة الألياف أكثر سهولة وراحة ؛سيكون هناك آذان متصاعدة على كلا الجانبين لتركيب حامل 19 بوصة.

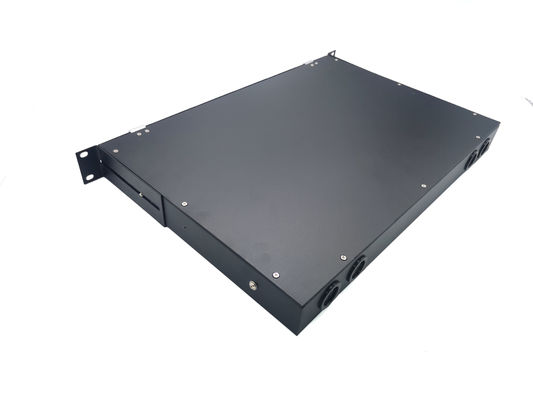

يوجد إجمالي 4 قطع مدخل للكابل في الجزء الخلفي من ODF مع ختم مطاطي لمقاومة الغبار ، بحد أقصى.قطرها 20 مم.أيضًا بعد دخول الكبل ، سيكون هناك تثبيت كبل بلاستيكي بالداخل.
يبلغ حجم ODF 19 بوصة بالكامل ، وله باب أمامي مزود بقفل ، أثناء التشغيل ، ما عليك سوى فتح القفل ثم يمكنه سحب الجزء الداخلي للخارج.
ستحتوي كل 24 نقطة على قطعة واحدة من صينية لصق الانصهار بغطاء شفاف ، وهناك علامة رقمية على الغلاف لتحسين الإدارة وتحديد الموقع.تحتوي كل صينية على 24 قطعة من فتحات أنبوب الحماية من الانكماش الحراري بطبقة واحدة.
لوحة المهايئ مثبتة في الأسفل بمسامير.يمكننا استخدام محولات 12SC ، 24SC 48SC ، 96SC أو 144SC بناءً على طلب العميل ، ST FC LC أو E2000 متوفر.سيتم تثبيت جميع المحولات على لوحة المحول بواسطة مسامير أيضًا.لا داعي للقلق من الخسارة أثناء النقل.
سيتم تثبيت الصندوق على حامل على إطار التوزيع البصري ، وستُجهز كل آذان تثبيت بمسامير 3 قطع في حقيبة الملحقات.

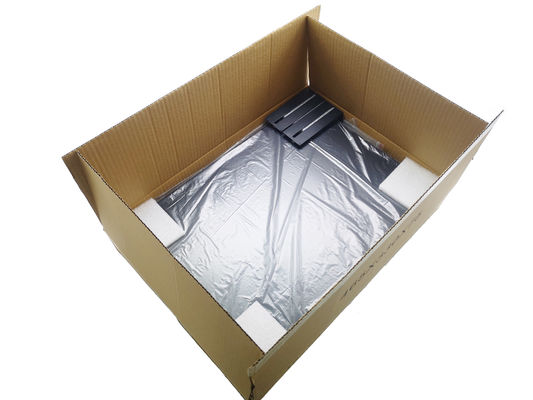

العبوة: قطعة واحدة / صندوق كرتون فردي ، من أجل حماية الصندوق ، سيكون بها رغوة في الزوايا وحقيبة بلاستيكية بالداخل.
حقيبة الملحقات: أنبوب الحماية من الانكماش الحراري ، وربطة النايلون ، وأذن التثبيت والمسامير ، وعلامة الملصق ، إلخ.
معلومات الحزمة
الكمية / علبة كرتون | حجم الورق المقوى | الوزن / علبة كرتون |
5 قطع | 485 * 420 * 350 ملم | 27.5 كجم |
