| الاسم التجاري: | yingda |
| رقم الطراز: | YDPC-LCA-LCA-48A1-015P |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

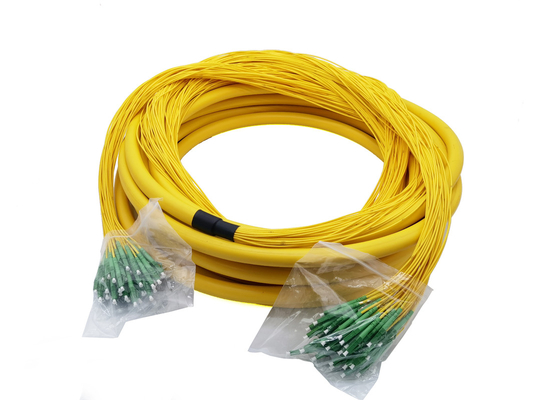

48 قلب G657A1 الصافات الضوئية القفز توزيع الشريط الرقائق وضع واحد
48 قاعدة ألياف ضوئية توزيع التصحيح سلك Fanout مع LC/APC وضع واحد 2.0mm Breakout Jumper
يُسمى كابل التصحيح المنتهي مسبقاً كابل التصحيح المجموعة / التوزيع أو كابل التصحيح الصغير. وهو مناسب لوضعها في المباني ،في المقام الأول في قنوات الكابلات وصناديق الكابلات لتجميع الاتصالات المباشرة دون الحاجة إلى اتصالات التوصيل.
معايير الجهاز:
تيلكورديا GR-326، IEC61300، IEC61300-2، IEC61754-20، ROHS و UL94 V0، الخ
المواصفات البصرية
| المرفق | LC/APC | السترة OD ((ملم) | 22ملم |
| وضع الألياف | 9/125um | لون السترة | أصفر |
| الطريقة البولندية | الـ APC | طول الموجة | 1310/1550nm |
| نوع الكابل | كابل وحدات متعددة الألياف | مادة السترة | مادة بي.في.سي |
| خسارة الإدراج | ≤0.3dB (درجة IEC C) | خسارة الإدراج | ≤0.12dB (درجة IEC B) |
| خسارة العائد | SM APC≥65dB ((دقيقة) | قابلية الاستبدال والاهتزاز | ≤0.2dB |
| درجة حرارة العمل | -40~+75 درجة مئوية | درجة حرارة التخزين | -40~+85 درجة مئوية |
جودة الوجه النهائي (الوضع الفردي)
| المنطقة | النطاق (م) | الخدوش | العيوب | الإشارة |
| أ: النواة | 0-25 | لا شيء | لا شيء | IEC61300-3-35:2015 |
| ب: التغطية | 25-115 | لا شيء | لا شيء | |
| ج: لاصق | 115-135 | لا شيء | لا شيء | |
| D: الاتصال | 135-250 | لا شيء | لا شيء | |
| E: بقية الحديد | لا شيء | لا شيء |
معلومات الطلب - YDPC-A-B-FCFT-CLS
| YDPC | - | رابط A | - | الجهاز B | - | FC = عدد الألياف | FT = نوع الألياف | - | CL = طول الكابل | S = غطاء الكابل |
|
YD=yingda PC = سلك التصحيح PG = ذيل الخنزير |
LCA=LC/APC LCU=LC/UPC SCA=SC/APC SCU=SC/UPC E2A = E2000/APC E2U = E2000/UPC .... XXX=صفر |
LCA=LC/APC LCU=LC/UPC SCA=SC/APC SCU=SC/UPC E2A = E2000/APC E2U = E2000/UPC .... XXX=صفر |
01=بسيطة 02 = مزدوج 04=4نواة 06=6نواة 12=12نواة 24=24نواة .... |
2D = G.652D A1=G.657A1 A2 = G.65A2 B3 = G.657B3 M1=OM1 M2=OM2 M3=M3 M4=OM4 M5=OM5 .... |
001 = 1 متر 002 = 2 متر .... 015=15 متر .... 120 = 120 متر .... |
P=PVC L=LSZH O=OFNR |
على سبيل المثال
سلك التشغيل 48core breakout patch cable 15meters PVC مع وصلات LC/APC 2mm الأصفر
رقم الجزء: YDPC-LCA-LCA-48A1-015P
