| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDPC-DLC-DLC-0334-A202-005XXX |
| الـ MOQ: | 500 قطعة |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 7 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون،T/T |

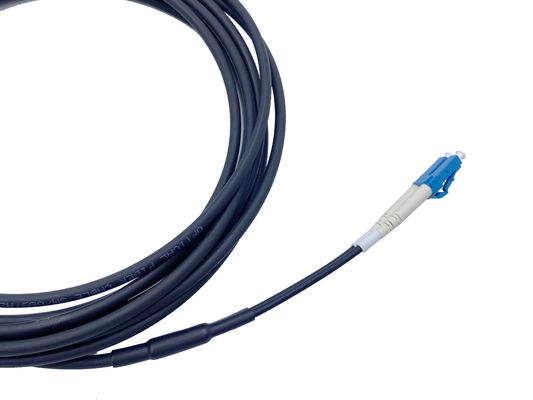

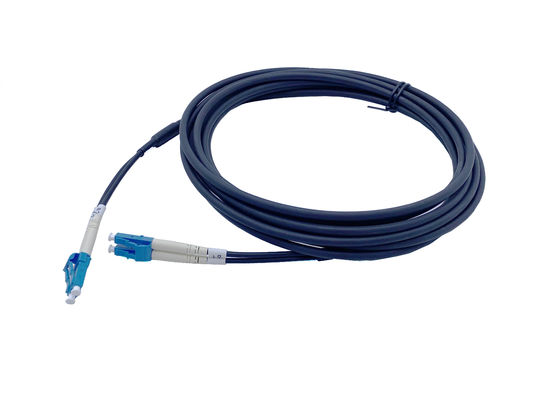

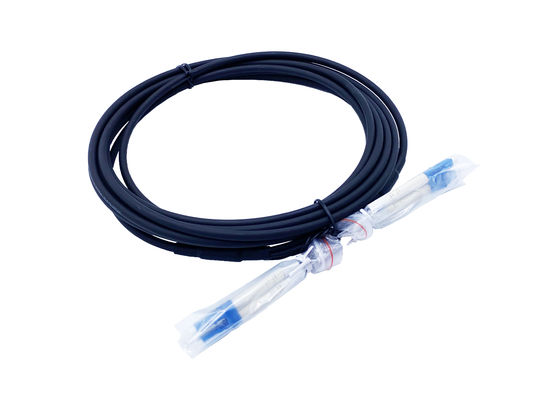

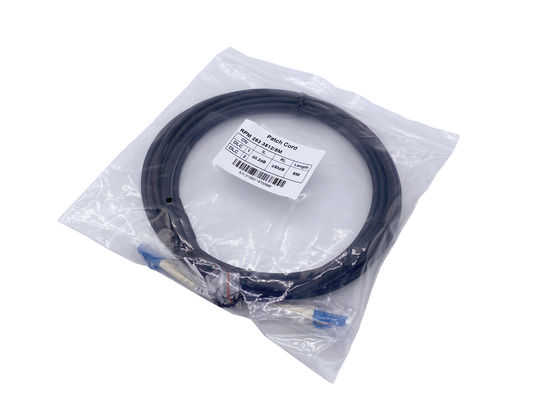

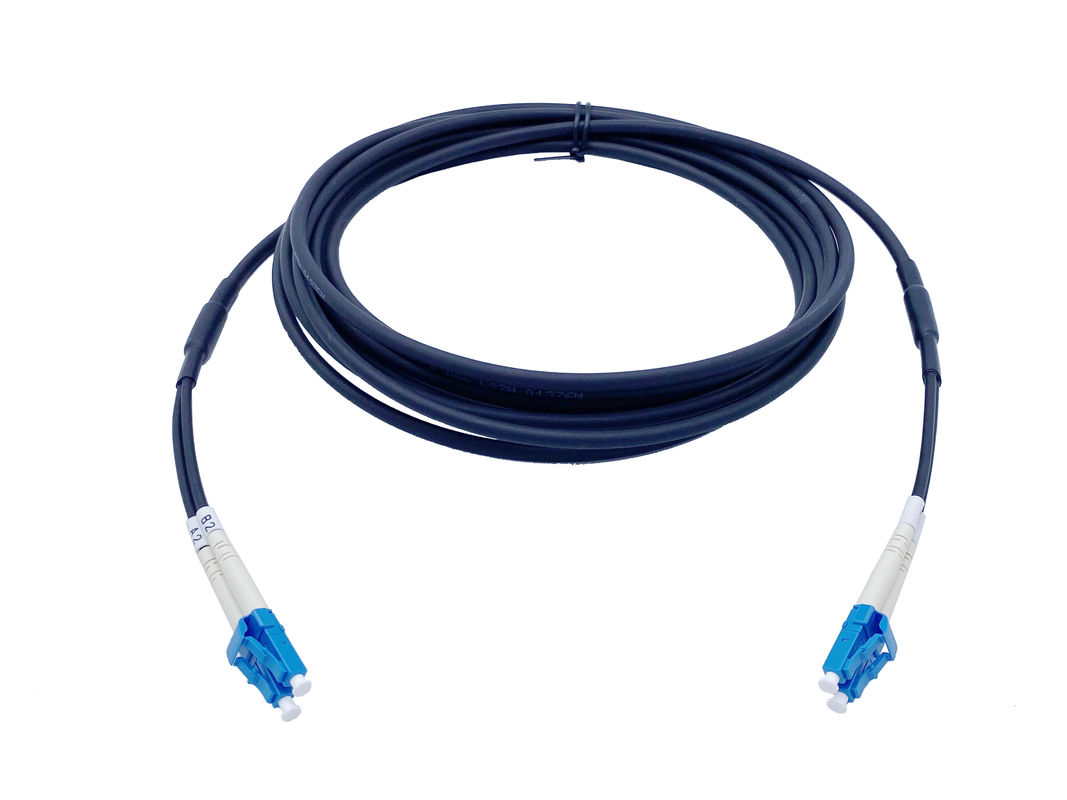

تجميع كابل بصري خارجي FTTA LC Duplex Patch Cord GJFJV 7.0mm G657A2 2.0mm
تجميع كابل بصري خارجي FTTA LC duplex Patch Cord GJFJV 7.0mm G657A2 2.0mm بدون درع
وصلة ألياف ضوئية غير مدرعة لمحطة القاعدة FTTA، باستخدام كابل بصري أسود φ 7.0mm LSZH GJFJV. كلا الطرفين على شكل درع فرعي، مع موصلات ألياف ضوئية LC / SC / FC / ST. في بعض التطبيقات، ستتم إضافة عين سحب على كلا الجانبين مصنوعة من أنبوب مموج أو شبكة منسوجة خارج الموصلات لحمايتها وتقويتها أثناء السحب في القناة أو الأنابيب.
أداء الموصل
| العنصر | المعلمة | ||
| وضع الألياف | وضع أحادي | وضع متعدد | |
| وضع التلميع | UPC | APC | PC |
| فقدان الإدخال | ≤0.2dB | ≤03dB | ≤0.3dB |
| فقدان العودة | ≥50dB | ≥60dB | ≥35dB |
| الطول الموجي التشغيلي | 1310، 1550 نانومتر | 850 نانومتر، 1300 نانومتر | |
| الطول الموجي للاختبار | 1310، 1550 نانومتر | 850 نانومتر، 1300 نانومتر | |
| التكرار | ≤0.1dB | ||
| التبادلية | ≤0.2dB | ||
| المتانة | ≤0.2dB | ||
| طول الألياف | 1 متر، 2 متر... أي طول اختياري | ||
| الطول والتسامح | 10 سم | ||
| نوع الموصل | SC FC LC ST، إلخ. | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية | ||
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | ||
|
الألياف |
الكابل |
الكابل |
الشد (N) |
السحق (N/100mm) |
الحد الأدنى الانحناء |
درجة الحرارة |
|||
|
طويل |
قصير |
طويل |
قصير |
ديناميكي |
ثابت |
|
|||
|
2 |
7.0 |
42.3 |
200 |
400 |
1100 |
2200 |
20D |
10D |
-40 ~+80°C |
ملاحظة:
التطبيق
BBU/RRU PATCH CORD:
تجميع كابل بصري، DLC/PC، DLC/PC، وضع أحادي 9/125um (متعدد الأوضاع 62.5/125 50/125um)،
GYFJH 2A1a(LSZH)، 7.0mm، 2 نوى، 0.03m/0.34m، 2mm، كابل فرعي محمي خارجي (نوع مدرع)
الطول = 10 أمتار، 20 مترًا xxx مترًا، الطرف A (RRU).
معلومات الطلب - YDPC-CTA-CTB-F1F2-FTFC-CLXXX
| YDPC | - | CTA=الموصل A | - | CTB=الموصل B | - | F1=طول المروحة A | F2=طول المروحة B | - | FT=نوع الألياف | FC=عدد الألياف | - | CL=طول الكابل | XXX=نوع مقاوم للماء |
|
YD=yingda |
DLC=LC dupdx |
DLC=LC dupdx |
01=1CM |
01=1CM |
2D=G652D |
02=2core |
010=10mts |
PDLC |
على سبيل المثال:
تجميع كابل بصري، DLC/PC، DLC/PC، متعدد الأوضاع، GYFJH، 2A1a(LSZH)، 70 مترًا، 7.0 مم، 2، نوى، 0.03 متر/0.34 متر، 2 مم، كابل فرعي محمي خارجي
حبل تصحيح ftta DLC-DLC وضع أحادي G65A72 2core-----رقم الجزء: YDPC-DLC-DLC-0334-M202-070XXX
