| الـ MOQ: | 200 قطعة |
| السعر: | 1.1USD-4.58USD |
| التعبئة والتغليف القياسية: | 2PC / مربع، 20PCS / علبة كرتون |
| Delivery period: | 5-8 أيام بعد الدفع |
| القدرة على التوريد: | 10.000 pcs لكلّ شهر |

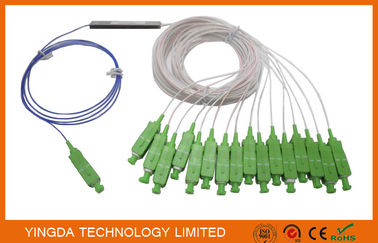

GPON FTTH الألياف الضوئية السلبية ميني العدس المفترق 1x16 900um وضع واحد SC APC الموصلات
جهاز تقسيم دائرة موجات الضوء المستوية (PLC) هو نوع من أجهزة إدارة الطاقة البصريةوالتي تم تصنيعها باستخدام تقنية توجيه الموجات البصرية للسيليكاموثوقية عالية، مجموعة واسعة من طول الموجات التشغيلية وتوحيد قناة إلى قناة جيدة، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة البصرية.يوفر سلسلة كاملة من منتجات الفاصل 1xN و 2xN التي مصممة خصيصاتطبيقات محددة. جميع المنتجات تلبي GR-1209-CORE-2001 و GR-1221-CORE-متطلبات عام 1999.
مواصفات جهاز تقسيم الألياف الضوئية
جهاز تقسيم الألياف البصرية1xN SPLITTER
| البند | 1x2 | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| نوع الألياف | (جي)657. أ | |||||||
| طول موجة العمل | 1260nm ~ 1650nm | |||||||
| خسارة الإدراج القياسية ((dB) | ≤42 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤240 | |
| خسارة إدراج الدرجة P ((dB) | ≤40 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 | |
| التوحيد ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| PDL ((dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| الخسارة المعتمدة على طول الموجة ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| خسارة العائد ((dB) | ≥50 | |||||||
| التوجيهات ((dB) | ≥ 55 | |||||||
| فترة التشغيل | -40°C~+85°C | |||||||
| ملاحظة:المعلمة المذكورة أعلاه هي لـ Splitter مع المرفق.إذا لم يكن هناك مرفق، فإن خسارة الإدراج ستقل بنسبة 0.2dB. |
||||||||
خصائص جهاز تقسيم PLC بالألياف البصرية
Ø انخفاض خسارة الإدراج، PDL منخفضة وموثوقية عالية
Ø خسارة عائد عالية و قابلية تكرار جيدة
نطاق موجي واسع
Ø توحيد ممتاز بين القنوات
تطبيقات ألياف البصريات
شبكات الشبكات الوطنية، الشبكات الواسعة النطاق وشبكات المترو
Ø مشروع FTTH و FTTX
Ø نظام CATV
Ø GPON، EPON
Ø معدات اختبار الألياف البصرية
قاعدة البيانات شبكة النطاق العريض
جميع الموصلات، الكابلات، رقاقة PLC هو اختبار 100٪ قبل في المصنع. وكل مع حلقة الرسم لتحديد أفضل في الموقع البناء.
جهاز تقسيم ربط الألياف البصريةحجم أنبوب الفولاذ ذو الألياف البصرية المجزعة:
| البند | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100×40×6 |
| البند | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 | 100 × 20 × 6 | 100×40×6 |
1x16(ب)أنبوب الفولاذ المقطوع بالفايبر الضوئية
2x32 القسمة معلومات عن الطلبات الخاصة بجهاز تقسيم الألياف البصرية
| الميناء | الألياف | ذيل الخنزير المدخل | رابط المدخلات | ذيل الخنزير المدخل الطول |
الخروج ذيل الخنزير | الناتج المرفق |
النتيجة: الطول |
|
| PLC | 102 = 1x2 104=1x4 108 = 1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264 = 2x64 |
1=G657A 2=G652D SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
معلومات عن حزمة PLC Fiber Optic Splitter
جهاز تقسيم PLC،مقبض 2x2يمكن تعبئتها في أنواع مختلفة، كيس بلاستيكي مثل سلك الألياف التصحيحية، مربع البثور، مربع الورق المقوى، مربعات الكرتون الرئيسي.اقترح استخدام 100pcs في مربع لضمان الحماية الجيدة والعالية إلى الألياف والأنابيب الفولاذية، بسبب زيادة تكلفة الشحن الضخمة يومًا بعد يوم.
|
|
| الـ MOQ: | 200 قطعة |
| السعر: | 1.1USD-4.58USD |
| التعبئة والتغليف القياسية: | 2PC / مربع، 20PCS / علبة كرتون |
| Delivery period: | 5-8 أيام بعد الدفع |
| القدرة على التوريد: | 10.000 pcs لكلّ شهر |
GPON FTTH الألياف الضوئية السلبية ميني العدس المفترق 1x16 900um وضع واحد SC APC الموصلات
جهاز تقسيم دائرة موجات الضوء المستوية (PLC) هو نوع من أجهزة إدارة الطاقة البصريةوالتي تم تصنيعها باستخدام تقنية توجيه الموجات البصرية للسيليكاموثوقية عالية، مجموعة واسعة من طول الموجات التشغيلية وتوحيد قناة إلى قناة جيدة، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة البصرية.يوفر سلسلة كاملة من منتجات الفاصل 1xN و 2xN التي مصممة خصيصاتطبيقات محددة. جميع المنتجات تلبي GR-1209-CORE-2001 و GR-1221-CORE-متطلبات عام 1999.
مواصفات جهاز تقسيم الألياف الضوئية
جهاز تقسيم الألياف البصرية1xN SPLITTER
| البند | 1x2 | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| نوع الألياف | (جي)657. أ | |||||||
| طول موجة العمل | 1260nm ~ 1650nm | |||||||
| خسارة الإدراج القياسية ((dB) | ≤42 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤240 | |
| خسارة إدراج الدرجة P ((dB) | ≤40 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 | |
| التوحيد ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| PDL ((dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| الخسارة المعتمدة على طول الموجة ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| خسارة العائد ((dB) | ≥50 | |||||||
| التوجيهات ((dB) | ≥ 55 | |||||||
| فترة التشغيل | -40°C~+85°C | |||||||
| ملاحظة:المعلمة المذكورة أعلاه هي لـ Splitter مع المرفق.إذا لم يكن هناك مرفق، فإن خسارة الإدراج ستقل بنسبة 0.2dB. |
||||||||
خصائص جهاز تقسيم PLC بالألياف البصرية
Ø انخفاض خسارة الإدراج، PDL منخفضة وموثوقية عالية
Ø خسارة عائد عالية و قابلية تكرار جيدة
نطاق موجي واسع
Ø توحيد ممتاز بين القنوات
تطبيقات ألياف البصريات
شبكات الشبكات الوطنية، الشبكات الواسعة النطاق وشبكات المترو
Ø مشروع FTTH و FTTX
Ø نظام CATV
Ø GPON، EPON
Ø معدات اختبار الألياف البصرية
قاعدة البيانات شبكة النطاق العريض
جميع الموصلات، الكابلات، رقاقة PLC هو اختبار 100٪ قبل في المصنع. وكل مع حلقة الرسم لتحديد أفضل في الموقع البناء.
جهاز تقسيم ربط الألياف البصريةحجم أنبوب الفولاذ ذو الألياف البصرية المجزعة:
| البند | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100×40×6 |
| البند | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 | 100 × 20 × 6 | 100×40×6 |
1x16(ب)أنبوب الفولاذ المقطوع بالفايبر الضوئية
2x32 القسمة معلومات عن الطلبات الخاصة بجهاز تقسيم الألياف البصرية
| الميناء | الألياف | ذيل الخنزير المدخل | رابط المدخلات | ذيل الخنزير المدخل الطول |
الخروج ذيل الخنزير | الناتج المرفق |
النتيجة: الطول |
|
| PLC | 102 = 1x2 104=1x4 108 = 1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264 = 2x64 |
1=G657A 2=G652D SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
معلومات عن حزمة PLC Fiber Optic Splitter
جهاز تقسيم PLC،مقبض 2x2يمكن تعبئتها في أنواع مختلفة، كيس بلاستيكي مثل سلك الألياف التصحيحية، مربع البثور، مربع الورق المقوى، مربعات الكرتون الرئيسي.اقترح استخدام 100pcs في مربع لضمان الحماية الجيدة والعالية إلى الألياف والأنابيب الفولاذية، بسبب زيادة تكلفة الشحن الضخمة يومًا بعد يوم.
