| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1 * 8 الخائن البصرية |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام |

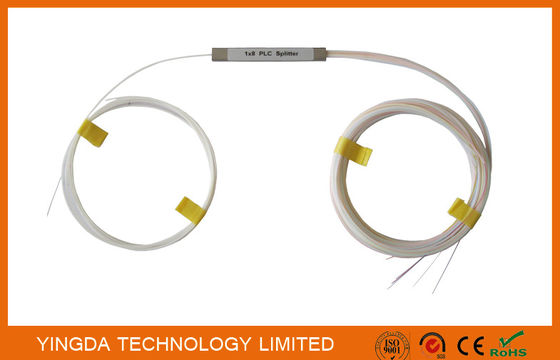

1:8 ألياف بون القسمة الأنبوب الفولاذي بلاك بلاك الموديل المصغر 900um، 1x8 القسمة البصرية 1 متر
يستخدم تقسيم الألياف البصرية لتقسيم الضوء الألياف البصرية إلى عدة أجزاء بنسبة معينة. يعد تقسيم الألياف البصرية مكونًا سلبيًا مهمًا يستخدم في شبكات PON FTTX.هناك نوعان أساسا من FTTH السلبية المجزعات البصرية: واحد هو القسمة التقليدية من النوع المتصاعد المعروفة باسم مقربة FBT أو مقسمة FBT WDM البصرية ، والتي تتميز بأسعار تنافسية.والآخر هو PLC القسمة على أساس تكنولوجيا PLC (دائرة موجات الضوء المستوية)، الذي يحتوي على حجم مضغوط ويتلاءم مع تطبيقات الكثافة.
الخصائص
· توحيد جيد وخسارة إدراج منخفضة
· خسارة منخفضة تعتمد على الاستقطاب
· ميكانيكية ممتازة
· الاستقرار Telecordia GR-1221 و GR-1209
· مكونات من خلال TLC-معتمدة،مطابقة لـ YD1117-2001
· بيئة التشغيل: -40°C إلى +85°C
· نسبة انقراض الاستقطاب العالية والتكافل الممتاز
التطبيق
· الألياف إلى النقطة (FTTX)
· الألياف إلى المنزل (FTTH)
· الشبكات البصرية السلبية ((PON، GEPON)
· شبكات المنطقة المحلية (LAN)
· التلفزيون الكابل (CATV)
· شبكات الاتصالات
· معدات الاختبار
المواصفات
| المعلم | تكوين الميناء | ||||||||
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
| نوع الألياف | G.657A | ||||||||
| طول الموجة التشغيلية ((nm) | 1260~1650 | ||||||||
| خسارة الإدراج ((dB) | نموذجي | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
| ماكس | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
| توحيد الخسارة (dB) | ماكس | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
| خسارة العودة (dB) | دقيقة | 50 | 50 | 50 | 50 | 50 | 50 | ||
| PDL (dB) | ماكس | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| التوجيه (dB) | دقيقة | 55 | 55 | 55 | 55 | 55 | 55 | ||
| يعتمد على طول الموجة الخسارة ((dB) |
ماكس | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
| تعتمد على درجة الحرارة الخسارة ((-40 ~ + 85 °C) |
ماكس | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
| درجة حرارة العمل (°C) | -40~+85 | ||||||||
| درجة حرارة التخزين (°C) | -40~+85 | ||||||||
ملاحظة:
أعلاه هي المعلمات لقطاع PLC الفايبر بلاكليس مع الموصات.
بدون مصابيح، فإن خسارة الإدراج ستكون 0.2 ديسيبل أقل.
المزيد من الصور

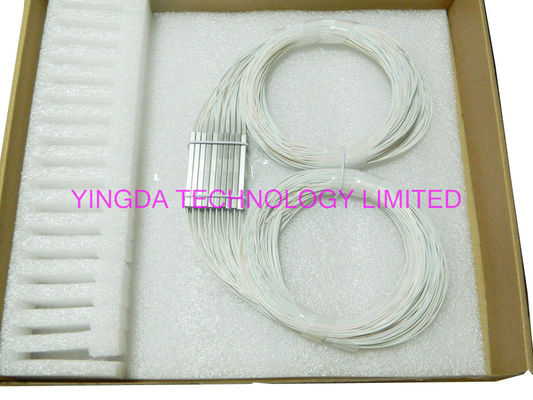

PLC splitter coulpler 1x8 بدون وصلات حزمة في صندوق مع رغوة، أداء جيد، وحماية للألياف، وفقا لتكلفة الشحن والحجم.

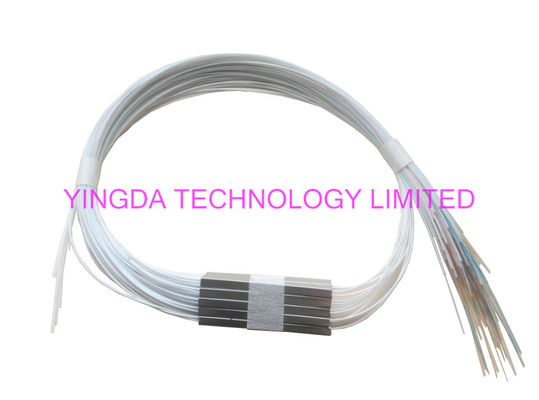

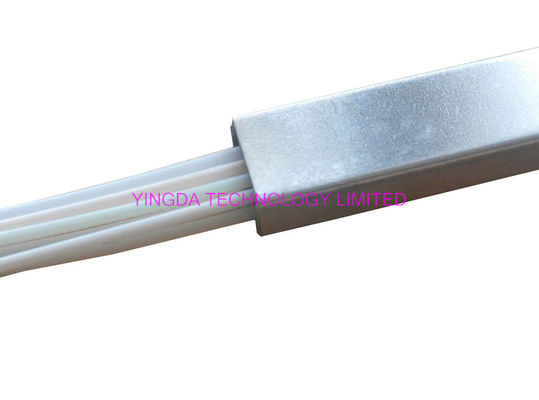

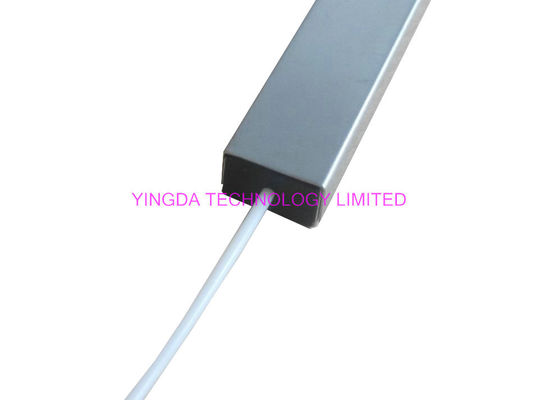

كل أنبوب فولاذي:60 * 7 * 4mm، 2row / 4fibers المخرجات، مع حلقة الشكل على كل ألياف، "الدخول" على pigtails المدخلات. ويمكن أن تضع ملصق: شعار، رقم التسلسلي واسم المنتج بناء على طلب العميل.
معلومات الطلب
| الـ PLCS | - | - | - | - | - | - | - |
| الهيكل |
الألياف النوع |
الحزمة | المدخلات | الناتج | الطول | المرفق | |
| الهيكل | 0101=1x1, 0202=2x2, ...، 0164=1x64، 0264=2x64 | ||||||
| نوع الألياف | 1=G652D، 2=G657A1، 3=G657A2 | ||||||
| حجم الحزمة | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
| نوع الإدخال |
B=250μm الألياف العارية، L=900μm الأنبوب المفتوح، S=2.0mm، R=3.0mm، 0=المحول |
||||||
| نوع الإخراج |
B = 250 ميكرومتر الألياف العارية ، L=900μm أنبوب فضفاض، S=2.0mm، R=3.0mm، F=مُقسّم، 0=مُحوّل |
||||||
| طول ذيل الخنزير |
05=0.5m، 10=1.0m، 100=100m، 0=المحول، 15/10 = 1.5m مدخل/1.0m مخرج، X=غيرها |
||||||
| نوع الجهاز |
FU=FC/UPC، FA=FC/APC، SU=SC/UPC، SA=SC/APC، ST=ST/UPC، لو=LC/UPC، LA=LC/APC، MPA=MPO/APC، FU/FA=مدخل FC/UPC / مخرج FC/APC، 00=لا شيء X=غيرها |
||||||
فيديو
|
|
| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1 * 8 الخائن البصرية |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| تفاصيل التعبئة: | صندوق 1pc /، 80PCS / علبة كرتون |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام |

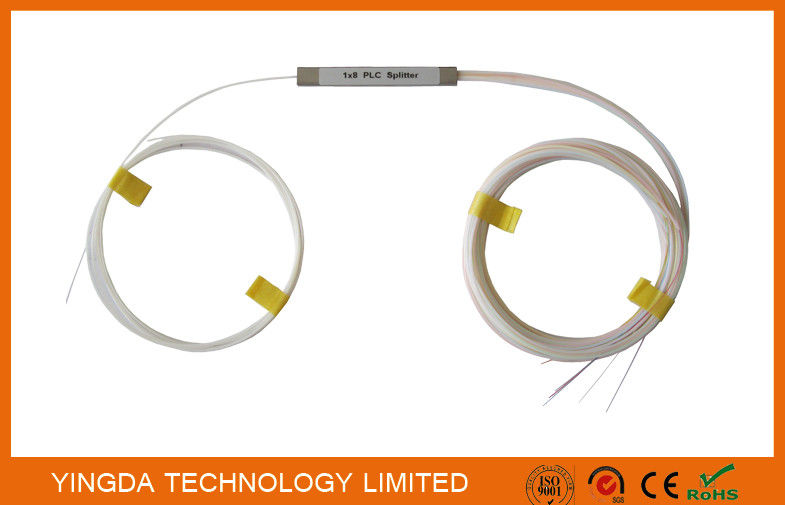

1:8 ألياف بون القسمة الأنبوب الفولاذي بلاك بلاك الموديل المصغر 900um، 1x8 القسمة البصرية 1 متر
