| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1X4 1: 4 1 * 4 الخائن |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |

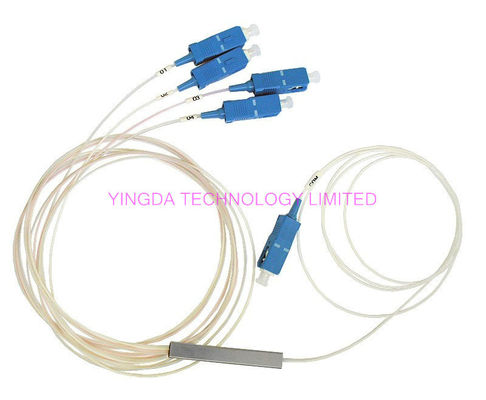

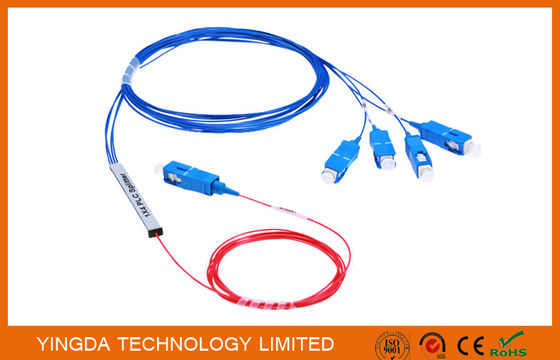

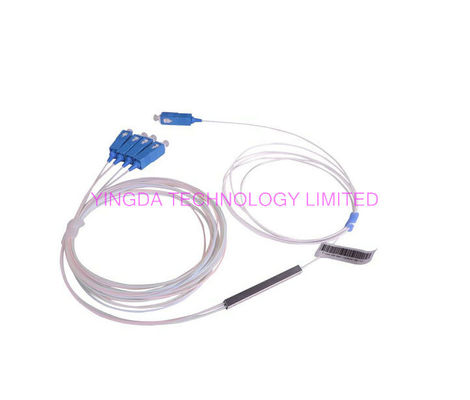

أنبوب الفاصل للألياف البصرية PLC SC/UPC 1x4 Splitter Single Mode LSZH G657A،1مقاطع PLC Splitter
يطلق على المقسّم (مقسّم المسار البصري) أيضًا PLC splitter ، fiber splitter ، fiber splitter ، optical splitter. وفقًا للحزمة المذكورة أعلاه ،يطلق عليه أيضا نصف قشرة PLC القسمة أو قشرة معدنية PLC القسمة، الذي يستخدم على نطاق واسع في مجالات FTTX، EPOM، GPON.
شركتنا لديها مزايا فريدة من نوعها في منصة منتجات PLC ، لديها خبرة في دوائر PLC ، V-grooves ومجموعات الألياف ، وتقدم حلول وخدمات واحدة.يتم اختبار أجهزة التقسيم لدينا بمعايير الصناعة، ونحن نضمن الجودة، ومدة التسليم والأسعار التنافسية. وحدات الفصل PLC نحن نقدم هي: 1x2، 1x4، 1x8، 1x16، 1x32، 1x64، 2x4، 2x8، 2x16، 2x32، 2x64 وحدات الفصل PLC،بالإضافة إلى وحدات نصف عارية، PLC القسمة والوحدات.
خصائص قسمة كابلات الألياف SC/UPC
جهاز تقسيم الكابلات الصوتية بالألياف البصريةالتطبيقات
المواصفات التقنية لجهاز تقسيم PLC معالألياف البصريةالمرفقs
1xN القسمة
| البند | 1x2 | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 1x128 |
| نوع الألياف | G.657A | ||||||
| طول موجة العمل | 1260nm ~ 1650nm | ||||||
| خسارة الإدراج القياسية ((dB) | ≤42 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤240 |
| خسارة إدراج الدرجة P ((dB) | ≤40 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 |
| التوحيد ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| PDL ((dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| الخسارة المعتمدة على طول الموجة ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| خسارة العائد ((dB) | ≥50 | ||||||
| التوجيهات ((dB) | ≥ 55 | ||||||
| فترة التشغيل | -40°C~+85°C | ||||||
| ملاحظة:المعلمة المذكورة أعلاه هي لـ Splitter مع المرفق.إذا لم يكن هناك مرفق، فإن خسارة الإدراج ستقل بنسبة 0.2dB. | |||||||
2xN splitter
| البند | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 |
| نوع الألياف | G.657A | ||||||
| طول موجة العمل | 1260nm ~ 1650nm | ||||||
| خسارة الإدراج القياسية ((dB) | ≤44 | ≤80 | ≤110 | ≤146 | ≤178 | ≤210 | ≤244 |
| خسارة إدراج الدرجة P ((dB) | ≤42 | ≤77 | ≤108 | ≤141 | ≤174 | ≤207 | ≤240 |
| التوحيد ((dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| PDL ((dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| الخسارة المعتمدة على طول الموجة ((dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| خسارة العائد ((dB) | ≥50 | ||||||
| التوجيهات ((dB) | ≥ 55 | ||||||
| فترة التشغيل | -40°C~+85°C | ||||||
| ملاحظة:المعلمة المذكورة أعلاه هي لـ Splitter مع المرفق.إذا لم يكن هناك مرفق، فإن خسارة الإدراج ستقل بنسبة 0.2dB. | |||||||
حجم الكبسولة
| البند | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100×40×6 |
| البند | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 |
| الطول*العرض*الارتفاع ((ملم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 | 100 × 20 × 6 | 100×40×6 |
معلومات الطلب
الميناء |
الألياف | ذيل الخنزير المدخل | رابط المدخلات | ذيل الخنزير المدخل الطول |
الخروج ذيل الخنزير | الناتج المرفق |
النتيجة: الطول |
|
| PLC | 102 = 1x2 104=1x4 108 = 1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264 = 2x64 |
1=G657A 2=G652D SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
1=250um الألياف العارية 2=900um ضيقة 3=900um أنبوب فضفاض 4=2.0 ملم كابل 5=3.0 ملم كابل SP = خاصة |
NE=لا شيء SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = خاصة |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP = خاصة |
ورشة عمل PLC:
