| الاسم التجاري: | YINGDA |
| رقم الطراز: | GJS-H010 |
| الـ MOQ: | 100 وحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 7DAYS بعد الحصول على الدفع |
| شروط الدفع: | T / T، مونيغرام، ويسترن يونيون |
الأفقي لصق الألياف الألياف الضميمة تحت الأرض المشتركة المشتركة الألياف 96 الأساسية
أفقي 3 في 3 من أصل إغلاق الألياف البصرية لصق ، تحت الأرض المشتركة الألياف إغلاق 96 الأساسية
الموديل: GJS-H010
التطبيق: الجوي ، تحت الأرض ، تركيب الجدار ، تركيب القنوات ، تركيب الحفارة.
تتراوح درجة الحرارة المحيطة من -40 ℃ إلى +65 ℃.
الألياف مربع الربط sStructure
مواصفات
| البعد الخارجي (LxWxH) | 430 × 180 × 125 (مم) |
| الوزن (باستثناء الصندوق الخارجي) | 2500g-2825g |
| عدد منافذ الدخول / المخرج | 3 (قطعة) على كل جانب (مجموع 6 قطع) |
| قطر كابل الألياف | Φ8 - Φ20 (مم) |
| قدرة FOSC | Bunchy: 12—96 (النوى) الشريط: ماكس. 144 (النوى) |
| قطر داخلي | 320x120x100 (ملم) |
| سعة علبة لصق | Bunchy: 12 ، 24 (النوى) ؛ الشريط: 3 (قطعة) |
المكونات الرئيسية
| لا. | اسم المكونات | كمية | استعمال | ملاحظات | |
| 1 | الإسكان | 1 مجموعة | حماية توصيلات كابلات الألياف بكاملها | ||
| 2 | علبة لصق الألياف البصرية (FOST) | كحد أقصى. 6 قطع (بانشي) كحد أقصى. 4pcs (الشريط) | تثبيت الحرارة كم واقية تقلص وعقد الألياف | ||
| 3 | المؤسسة | 1 مجموعة | تثبيت النواة المقواة لكابل الألياف و FOST | ||
| 4 | ختم المناسب | 1 مجموعة | الختم بين غطاء FOSC والقاع FOSC | ||
| 5 | سد الميناء | 6 قطع | اغلاق المنافذ الفارغة | ||
| 6 | الضغط صمام الاختبار | 1 مجموعة | بعد حقن الهواء ، يتم استخدامه لاختبار الضغط واختبار الختم | التكوين حسب الاحتياجات | |
| 7 | التأريض الجهاز | 1 مجموعة | اشتقاق المكونات المعدنية من كبلات الألياف في FOSC من أجل توصيل التأريض | التكوين حسب الاحتياجات | |
الملحقات الرئيسية والأدوات الخاصة
| لا. | اسم الملحقات | كمية | استعمال | ملاحظات |
| 1 | الحرارة تقلص كم واقية | حماية وصلات الألياف | التكوين حسب السعة | |
| 2 | ربطة نايلون | تثبيت الألياف مع معطف واقية | التكوين حسب السعة | |
| 3 | شريط عازل | 1 لفة | توسيع قطر كابل الألياف لتسهيل التثبيت | |
| 4 | ختم الشريط | 1 لفة | توسيع قطر كابل الألياف الذي يتناسب مع تركيب الختم | التكوين حسب المواصفات |
| 5 | شنقا هوك | 1 مجموعة | للاستخدام الجوي | |
| 6 | سلك التأريض | 1 قطعة | وضع بين أجهزة التأريض | |
| 7 | قماش جلخ | 1 قطعة | خدش كابل الألياف | |
| 8 | ورقة وصفها | 1 قطعة | ألياف وسم | |
| 9 | وجع خاص | 3 قطع | تثبيت البراغي ، وتشديد الجوز من النواة المقواة | |
| 10 | قياس الورق | 1 قطعة | لقياس الدائرة ، التي يتم تكبير قطرها مع شريط ختم | |
| 11 | أنبوب عازلة | ليقررها العملاء | مربوط للألياف وثابتة مع FOST ، إدارة المخزن المؤقت | التكوين حسب الاحتياجات |
| 12 | المجففة | 1 حقيبة | وضعت في FOSC قبل الختم لتجفيف الهواء. |

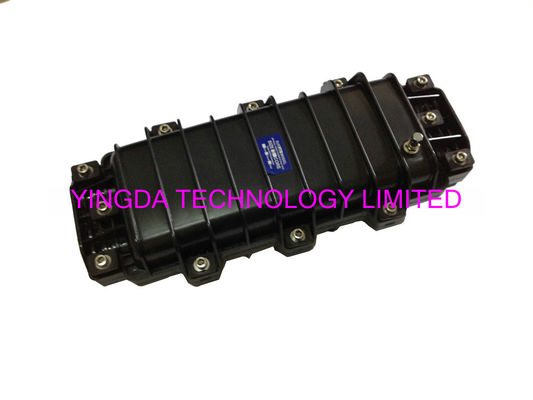

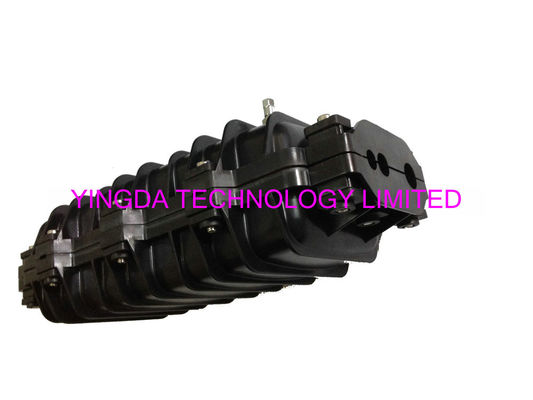

الشكل 1 الشكل 2
الألياف لصق مربع مضمنة نوع أعلى مربع الألياف مربع لصق الجانب الأفقي

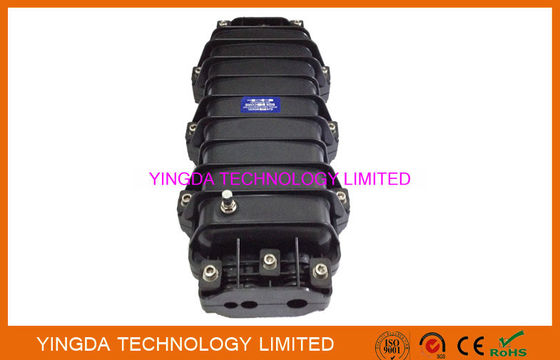

الشكل 3 الشكل 4
الشكل 5 الشكل 6
الشكل 7 الشكل 8
إغلاق الألياف يمكن تثبيت الحد الأقصى 4 أجهزة الكمبيوتر 24 الصواني الألياف ، كل صينية مع أصحاب الأكمام البلاستيكية. انظر الشكل 7.
كل علبة لصق تراكب مع بعضها البعض ، والإصلاح على الإغلاق مع مسامير ، لذلك لن كسر في النقل الطويل. انظر الشكل 8.
