| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | صندوق 1pc /، مربع 10pcs / الكرتون |
| Delivery period: | 5days بعد دفع |
| طريقة الدفع: | تي / تي أو ويسترن يونيون |
| القدرة على التوريد: | 50,000PCS لكلّ شهر |

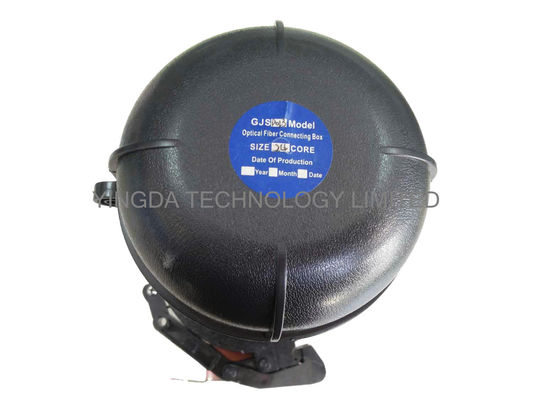

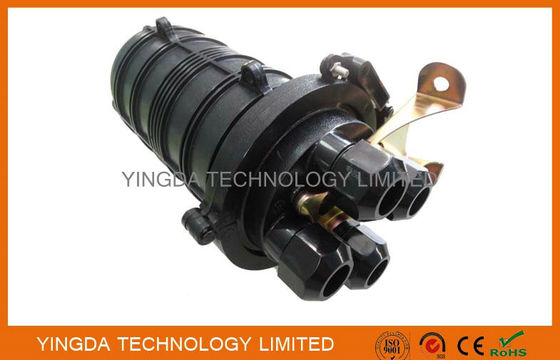

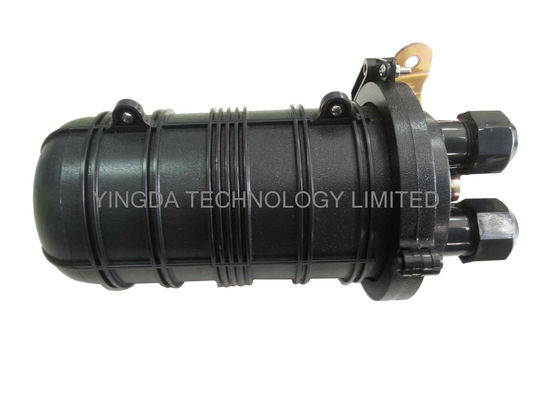

FTTH الألياف الضوئية الحجرة ربط 48 الألياف 4 منافذ الهوائية 24 النواة
D013 تم تصميم وتطوير أغلاقات التوصيل بالألياف البصرية لتلبية متطلبات تثبيت بيئات مختلفة.هذه السلسلة من الألياف الضوئية إغلاق التقاط مناسبة لشبكة FTTH، الحجم المدمج، الوزن الخفيف، ولكن أقصى 48Core سعة التحالف. مستوى الحماية يمكن أن يكون IP68.
نطاق التطبيق هو: الجوي، تحت الأرض، خط الأنابيب، فتحات اليد. تتراوح درجة الحرارة المحيطة من -40 درجة مئوية إلى 65 درجة مئوية.
أبعاد وسعة مربع إغلاق الألياف
| البعد الخارجي (الارتفاع × القطر) | 288ملم × 178ملم |
| الوزن (باستثناء الصندوق الخارجي) | 1800 غرام ≈ 1910 غرام |
| عدد منافذ الدخول / الخروج | 4 موانئ مستديرة |
| قطر كابل الألياف | Φ8mm Φ16 ملم |
| قدرة FOSC | (بانشي): 4-48 (نواة) |
| جيه.إي.تي.إن: | 20 كيلوغرام |
| مقاس CTN | 82 × 43 × 32.5 سم |
| كمية السنوات المُتَّسَب/مُتَسَبَّب | 10 PCS / CTN |
هيكل الصندوق
المكونات الرئيسية
| لا، لا، لا | اسم المكونات | كمية |
| 1 | غطاء FOSC | قطعة واحدة |
| 2 | علبة التقاط الألياف البصرية (FOST) | ما يصل إلى 4 صناديق |
| 3 | علبة الحفاظ على الألياف | 1 قطعة |
| 4 | القاعدة | 1 مجموعة |
| 5 | حلقة بلاستيكية | مجموعة واحدة |
| 6 | تثبيت الأختام | قطعة واحدة |
| 7 | صمام اختبار الضغط | مجموعة واحدة |
| 8 | جهاز استنتاج الأرضية | مجموعة واحدة |
الملحقات الرئيسية والأدوات الخاصة
| لا، لا، لا | اسم الملحقات | كمية | استخدام |
| 1 | غلاف واقي قابلة للتقلص الحراري | حماية ألياف التجمع | |
| 2 | ربطة عنق نايلون | تثبيت الألياف مع طبقة واقية | |
| 3 | أسلاك التأرجح | قطعة واحدة | إدخال بين أجهزة الأرض |
| 4 | قماش مطحنة | قطعة واحدة | كابلات الألياف |
| 5 | ورق التسمية | قطعة واحدة | ألياف التسمية |
| 6 | مفتاح خاص | قطعتين | تثبيت وتشديد المكسرات من النواة المعززة والمكسرات (البلاستيكية) من أنبوب الدخول / الخروج |
| 7 | ورق قياس | قطعة واحدة | لقياس المحيط، والذي يتم توسيع قطره مع شريط الختم |
| 8 | شريط الختم | حلقة واحدة | وزيادة قطر كابل الألياف الذي يتناسب مع حلقة الصمغ |
| 9 | شريط عازل | حلقة واحدة | توسيع قطر كابل الألياف لسهولة التثبيت |
| 10 | حلقة معدنية | مجموعة واحدة | للتركيب الجداري والإحتضان للعمود |
| 11 |
أنبوب عازل |
يقرره العملاء | مربوطة بالألياف ومثبتة بـ (فوست) ، إدارة العازل |
| 12 | مُجفّف | 1 كيس | وضعت في FOSC قبل الختم لتجفيف الهواء |
الأدوات اللازمة للتثبيت
3أدوات عالمية (يجب أن توفرها المشغل)
| اسم الأدوات | الاستخدام والمواصفات |
| شريط شريط | كابلات قياس الألياف |
| قطع الأنابيب | قطع كابلات الألياف |
| قطعة كهربائية | إزالة طبقة واقية من كابل الألياف |
| منشطات مزدوجة | قطع النواة المقاومة |
| مفك الحبال | مفك المسامير المتقاطعة/الموازية |
| مقص | |
| غطاء مقاوم للماء | مضاد للماء، مضاد للغبار |
| مفاتيح معدنية | محار التشديد من النواة المقاومة |
4أدوات التوصيل والفحص (يتم توفيرها من قبل المشغل)
| اسم الصك | الاستخدام والمواصفات |
| آلة تقطيع الاندماج | صناعة الألياف |
| OT DR | اختبار التوصيل |
| أدوات التوصيل المؤقتة | الاختبار المؤقت |
المزيد من الصور
عناصر التفتيش والاختبار في إغلاقات الألياف البصرية
حزمة، مظهر، إشارة، جهاز تخزين الألياف، جهاز التوصيل الكهربائي، أداء الختم.أداء إعادة الختم، السحب، الاختراق، التأثير، الانحناء، الالتواء، دائرة درجة الحرارة، الجهد.قوة المقاومة, عزل المقاومة
