| الاسم التجاري: | YINGDA |
| رقم الطراز: | FDB0216G |
| الـ MOQ: | 100PCS |
| السعر: | 1.0USD-18.6USD |
| وقت التسليم: | 6DAYS |
| شروط الدفع: | ويسترن يونيون, Moneygram, T/T |
PLC القسمة FTTH قطرة الكابل الألياف البصرية لوحة الانتهاء البلاستيك الأسود
الطراز: FDB0216G
هذا الصندوق الطرفي الخارجي للألياف الضوئية يستخدم على نطاق واسع في شبكة FTTH أو أنظمة توزيع الكابلات، ويمكن أن يكون الجدار صعود أو صعود القطب.أيضا لديه 16pcs FTTH قطرة كابل المخارج 2 كابل وارد مع غدة الكابلالصندوق هو تصميم مقطوعة، سهلة لفتح وإغلاق.
خصائص كابلات الألياف الضوئية FTTH
أبعاد صناديق كابلات الألياف
مواصفات صناديق محطات الألياف
| المتطلبات البيئية | البيانات التقنية الرئيسية | ||
| درجة حرارة العمل | -40°C~+75°C | خسارة الإدراج | ≤0,2dB |
| الرطوبة النسبية | ≤85% ((+30 درجة مئوية) | خسارة عائد UPC | ≥50 ديسيبل |
| الضغط الجوي | 70KPa~106KPa | خسارة العودة من APC | ≥60dB |
نموذج وتكوين
| النموذج | الحجم | السعة القصوى | حجم المنشأة | دخول الكابلات | ||
| أس سي | LC | PLC | D*E (ملم) | |||
| FDB0216G | 293*219*84ملم | 16 | 32 | 32 ((LC) | 155*82 | مع/بدون ميناء سريع |
معلومات عن العبوة
| النموذج | CTN qty | N.w/ctn | ج.و./ت.ن | حجم الـ Ctn |
| FDB0216G | عشرة قطع | 13.5 كجم | 16.4كيلوغرام | 51*33.5*68سم |
كيفية التثبيت:
1.التركيب المثبت على الحائط
حفر 4 ثقوب على الحائط بناءً على الحجم في الجدول 1، وضع محول التوسع Φ7.5 * 40، وضع الصندوق لتطابق الثقوب واستخدام المحول لتثبيت.
2.التركيب المثبت على القطب
إربط مجموعة واحدة من حلقة القطب السهل إلى قطب الاتصالات.
معلومات الطلب
| النموذج | عدد الألياف | PLC المنقسمة | نوع المحول | كمية المحول | لون الجسم | منفذ الكابلات |
| FDB0216G |
01=1ألياف 02=2ألياف .... 16=16ألياف |
102 = 1x2 104=1x4 108 = 1x8 116=1x16 |
SCA=SC/APC SCU=SC/UPC LCA=LC/APC LCU=LC/UPC |
01=1٪ 02 = 2 قطعة 03 = 3 قطعة .... 16 = 16 قطعة |
ب = أسود W=أبيض G = رمادية |
A = الغدة الكابل B = كابل غير مقطوع |
المزيد من الصور من FDB0216 ألياف ضوئية مربع التوصيل

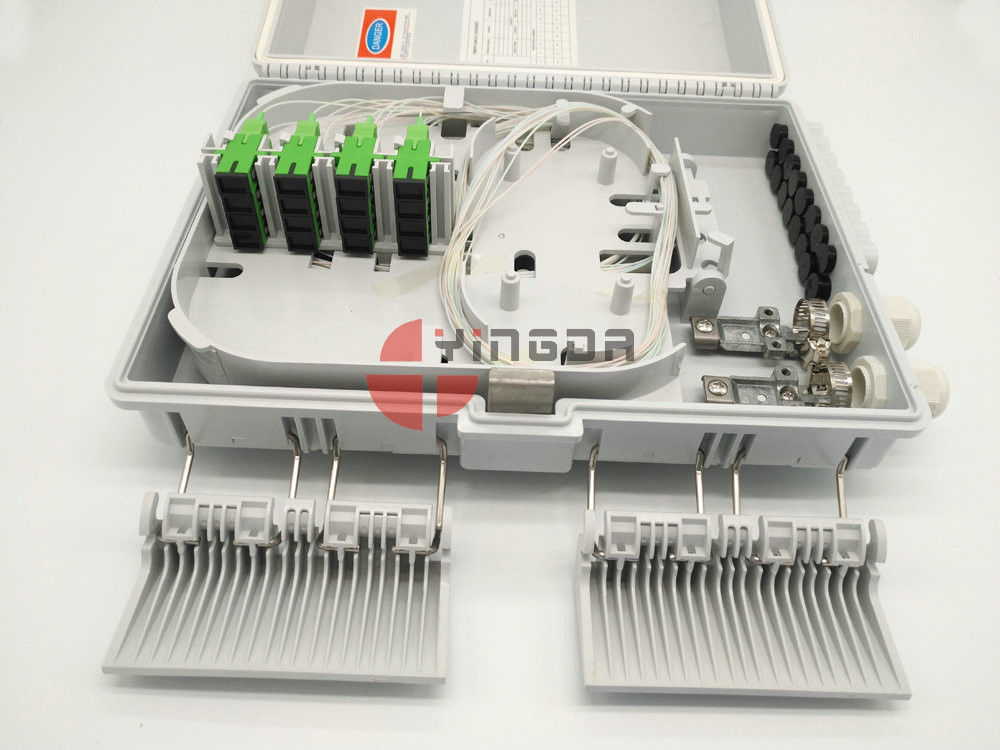

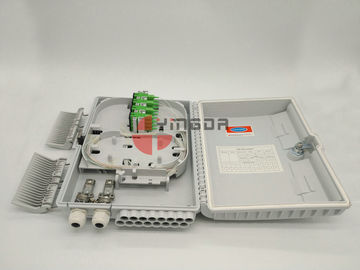

الداخلية من الصندوق لمحة عامة

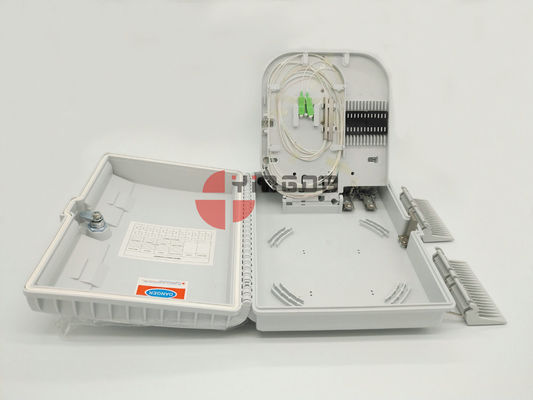

الصفيحة يمكن أن تُقلب مثل الصور، جانب واحد لتركيب المحول، والجانب الآخر لربط الألياف.
قم بتثبيت أجهزة تعديل (ماكس. 24 قطعة)
ألياف التماسك على اللوحة ، هناك أخاديد لإصلاح أنبوب الصلب من تقسيم PLC للوحدة المصغرة. على الجزء السفلي من الصندوق ، تم تصميمه لوضع كابلات الألياف.
هناك جزأين معدنيين لإصلاح الكابلات الرئيسية التي تمر عبر المدخل. هذا الصندوق لديه مدخلين و 16 مخرج. هذه الموانئ كلها مقاومة للماء.
الجزء الخلفي من الصندوق مصمم لتركيب الجدار أو تركيب القطب في الداخل والخارج
ملحقات صناديق قطاع الألياف FTTH
ينجدا تنتج كل أنواع صناديق الألياف الضوئية، مثل:
مربع نهاية الألياف البصرية، مربع توزيع الألياف البصرية، مربع محطة الألياف البصرية، مربع ربط الألياف البصرية، مربع تقسيم الألياف البصرية، مربع ربط الألياف البصرية، مربع تقسيم الألياف، مربع تقسيم الألياف، مربع توزيع الألياف،صندوق التثبيت البصريصندوق إيقاف الألياف الجدارية، صندوق توزيع الألياف، صندوق إيقاف الألياف، صندوق تقسيم الألياف البصرية، صندوق التوصيل بالألياف البصرية.
أي أسئلة أخرى، يرجى استفسارنا، شكرا.
