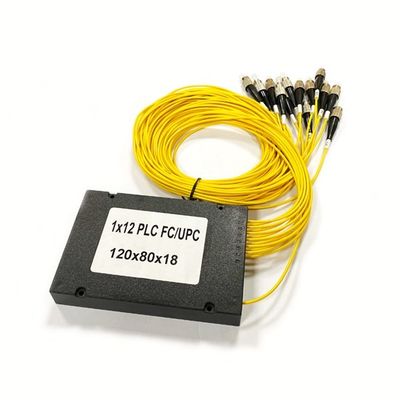

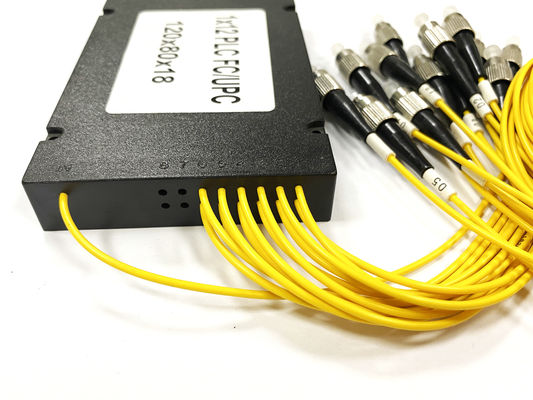

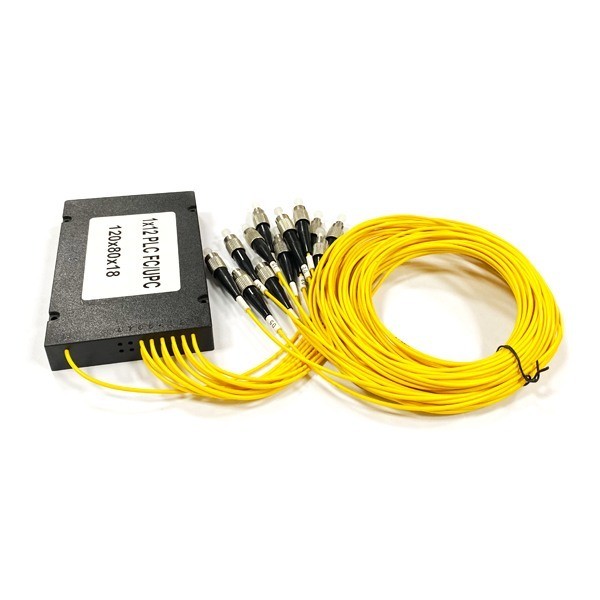

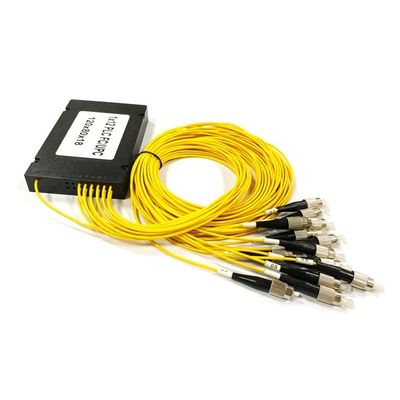

صندوق موزع الألياف الضوئية عالي الجودة FTTH 1x12 موصل FC صندوق ABS مقسم PLC للوحة التصحيح في الرف

صندوق موزع الألياف الضوئية عالي الجودة FTTH 1x12 موصل FC صندوق ABS مقسم PLC للوحة التصحيح في الرف

الاسم التجاري:	YINGDA
رقم الطراز:	YD-PLC-LG-108-FC-15
الـ MOQ:	50 جهاز كمبيوتر
السعر:	1.1USD-4.58USD
وقت التسليم:	5-8days بعد الدفع

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO SGS ROHS

الموصل:

FC SC LC ST كل شيء على ما يرام

نوع الألياف2:

G657A1، G652D ألياف كورنينج SMF-28e

فقدان الإدراج:

10.2 / 10.5 ديسيبل

التوحيد (الحد الأقصى):

1.5 ديسيبل

الطول الموجي:

1260 - 1650 نانومتر

بدل (ماكس.):

0.2 ديسيبل

حجم الوحدة:

100×80×10 ملم

حجم الأنبوب المربع:

40×4×4 ملم

حجم الأنبوب المسطح:

60×7×4 ملم

طول الألياف:

1.5 متر

قطر الكابل:

2.0mm

تفاصيل التغليف:

1pc/box

القدرة على العرض:

10000 جهاز كمبيوتر شخصي شهري

وصف المنتج

صندوق ألياف ضوئية عالي الجودة FTTH 1x12 موصل FC موزع صندوق ABS مقسم PLC للوحة التصحيح في الرف

فاصل دائرة الموجة الضوئية المستوية (PLC) بالألياف الضوئية هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية دليل الموجات الضوئية من السيليكا. وهي تتميز بصغر الحجم، والموثوقية العالية،
نطاق تشغيل واسع للطول الموجي وتوحيد جيد للقناة إلى القناة، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية.

توفر YINGDA سلسلة كاملة من منتجات المقسم 1xN و 2xN لتطبيقات معينة. تلبي جميع المنتجات متطلبات GR-1209-CORE-2001 و GR-1221-CORE-1999.

الميزات

فقدان إدخال منخفض و PDL
عزل عالي
حجم مضغوط
توحيد جيد من القناة إلى القناة
نطاق تشغيل واسع للطول الموجي 1260-1650 نانومتر
موثوقية عالية واستقرار

الامتثال

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

المواصفات

الجدول 1 – مقسم PLC 1×N

المعلمات	1×2	1×4	1×8	1×16	1×32	1×64
طول الموجة التشغيل (نانومتر)	1260～1650
نوع الألياف	G657A أو حسب طلب العميل
فقدان الإدخال (ديسيبل) (الحد الأدنى/الحد الأقصى)	3.8/4.0	7.2/7.4	10.5/10.7	13.5/13.7	16.5/16.9	20.5/21.0
توحيد الفقد (ديسيبل)	0.6	0.6	0.8	1.2	1.5	2.5
فقدان العائد (ديسيبل)	55	55	55	55	55	55
فقدان الاعتماد على الاستقطاب (ديسيبل)	0.2	0.2	0.3	0.3	0.3	0.4
الاتجاهية (ديسيبل)	55	55	55	55	55	55
درجة حرارة التشغيل (℃)	-40～+85
درجة حرارة التخزين (℃))	-40～+85
رطوبة التشغيل	5% ~ 85% RH
رطوبة التخزين	5% ~ 85% RH
أبعاد الجهاز (مم) (الطول×العرض×الارتفاع)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
أبعاد الوحدة (مم) (الطول×العرض×الارتفاع)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
أبعاد الوحدة المصغرة (مم) (الطول×العرض×الارتفاع)	50×7×4	50×7×4	60×7×4	60×12×4	80×20×6	غير متوفر

 الجدول 2 – مقسم PLC 2×N

المعلمات	2×2	2×4	2×8	2×16	2×32	2×64
طول الموجة التشغيل (نانومتر)	1260～1650
نوع الألياف	G657A أو حسب طلب العميل
فقدان الإدخال (ديسيبل) (الحد الأدنى/الحد الأقصى)	3.9/4.2	7.5/7.8	11.2/11.5	14.2/14.5	17.2/17.7	21.0/21.5
توحيد الفقد (ديسيبل)	0.8	1.5	1.5	1.8	2.0	2.5
فقدان العائد (ديسيبل)	55	55	55	55	55	55
فقدان الاعتماد على الاستقطاب (ديسيبل)	0.2	0.2	0.4	0.4	0.4	0.4
الاتجاهية (ديسيبل)	55	55	55	55	55	55
درجة حرارة التشغيل(℃))	-40～+85
درجة حرارة التخزين (℃))	-40～+85
رطوبة التشغيل	5% ~ 85% RH
رطوبة التخزين	5% ~ 85% RH
أبعاد الجهاز (مم) (الطول×العرض×الارتفاع)	40×4×4	50×4×4	50×4×4	50×7×4	60×7×4	60×12×4
أبعاد الوحدة (مم) (الطول×العرض×الارتفاع)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
أبعاد الوحدة المصغرة (مم) (الطول×العرض×الارتفاع)	60×7×4	60×7×4	60×7×4	60×12×4	80×20×6	غير متوفر

الجدول 2 – 2×N PLC فاصل

المعلمات	2×2	2×4	2×8	2×16	2×32
التشغيل الطول الموجي (نانومتر)	1260~1650
نوع الألياف	SMF-28e أو حسب طلب العميل
فقدان الإدخال (ديسيبل) (درجة S/P)	4.2	7.6	11.0	14.5	17.5
توحيد الفقد (ديسيبل)	0.8	1.5	1.5	2.0	2.5
فقدان العائد (ديسيبل) (درجة S/P)	50/55	50/55	50/55	50/55	50/55
الاعتماد على الاستقطاب فقدان(ديسيبل)	0.2	0.2	0.3	0.4	0.4
الاتجاهية (ديسيبل)	55	55	55	55	55
الاعتماد على الطول الموجي فقدان(ديسيبل)	0.3	0.5	0.5	0.5	0.5
استقرار درجة الحرارة (-40~85 °C)(ديسيبل)	0.5	0.5	0.5	0.5	0.5
درجة حرارة التشغيل (°C)	-40~85
درجة حرارة التخزين (°C)	-40~85
أبعاد الوحدة (مم) (الطول×العرض×الارتفاع)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

ملاحظات

محددة بدون موصلات.
أضف فقدان إضافي بمقدار 0.2 ديسيبل لكل موصل.
يمكن أيضًا تقديم 1x64,1x128,2x64

.التطبيق

FTTH
شبكة PON
روابط CATV
معدات الاتصالات

صندوق موزع الألياف الضوئية عالي الجودة FTTH 1x12 موصل FC صندوق ABS مقسم PLC للوحة التصحيح في الرف 0

لترx12 تقسيم، موصل SC/APC.

فقدان إدخال منخفض، فقدان اعتماد منخفض على الاستقطاب، انعكاس خلفي منخفض.

هيكل مدمج
صغير الحجم، يمكن تركيبه مباشرة في مجموعة متنوعة من صناديق النقل ولا يشغل سوى مساحة صغيرة.

رقائق ذات جودة ممتازة

فقدان الضوء ليس حساسًا للطول الموجي ويمكنه تلبية احتياجات الإرسال لأطوال موجية مختلفة

صندوق موزع الألياف الضوئية عالي الجودة FTTH 1x12 موصل FC صندوق ABS مقسم PLC للوحة التصحيح في الرف 2

دعم موصل SC LC FC ST، أي متر حسب طلبك.
