| الـ MOQ: | 100 |
| السعر: | 0.2USD-100USD |

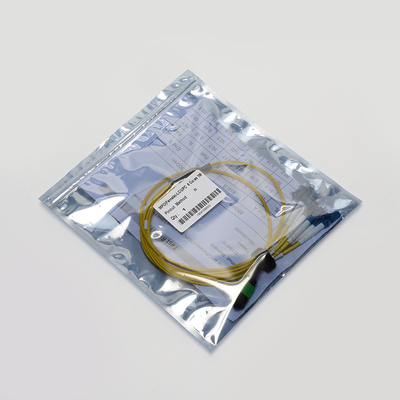

| التعبئة والتغليف القياسية: | صندوق الكرتون |
| Delivery period: | 5-8 أيام العمل |
| طريقة الدفع: | تي/تي، أليباي، بايبال |
| القدرة على التوريد: | 1000 PCS/Day |

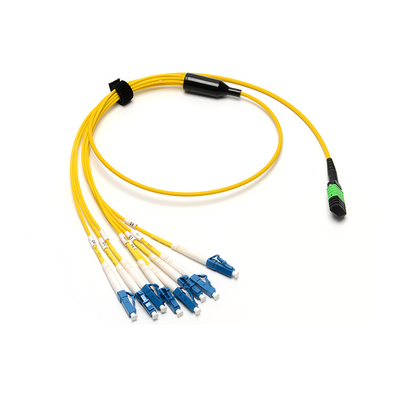

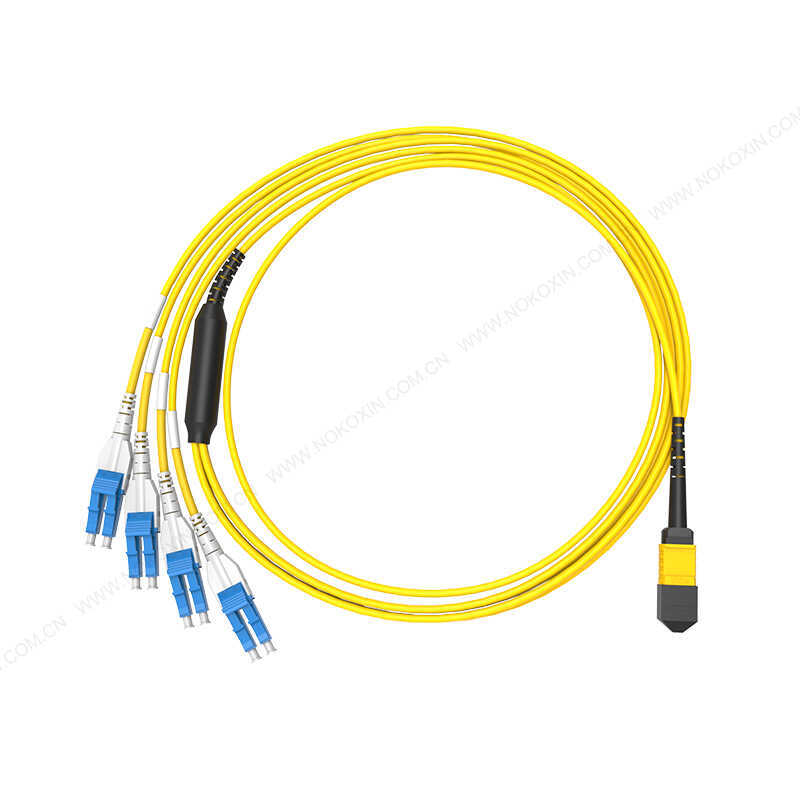

وصف كابل MPO
تجميعات كابلات MPO/MTP الشريطية والجذعية ذات النواة المتعددة تسهل النشر السريع لكابلات العمود الفقري عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العالية.تقليل وقت وتكلفة تثبيت الشبكة أو إعادة تكوينها.
يستخدم MTP / MPO لربط الكاسيتات أو الألواح أو المروحة ، وهو متوفر في أنواع الألياف في إصدارات 8 ، 12 ، 24 ، أو 48 قلبًا قياسية باستخدام بنية كابلات صغيرة مضغوطة وقوية.الكابلات المدمجة تحسين استخدام كابلات الطريق وتحسين تدفق الهواء.
يتم بناء هذه الكابلات MPO / MTP مع أعلى الجودة المكونات ، يتم تقديم إصدارات النخبة منخفضة الخسارة ، مع إدخال منخفض لشبكات عالية السرعة المطالبة حيث ميزانيات الطاقة حاسمة.
السمة
[سرعة عالية وكثافة عالية]هذا كابل الألياف الضوئية MpO يحتوي على ألياف متعددة الوسائط عالية الجودة، كابلات MpO Om5 توفر اتصال آمن وموثوق به،خسارة إدراج منخفضة ((IL≤0.35dB) وخسارة عودة عالية ((RL≥60dB)دعم 10G/40G/100Gigabit
[ تطبيقات كابلات MPO] المنطقة السكنية، غرفة المواقف الصناعية، الاتصال بالإشارة البصرية للمباني التجارية، مراكز البيانات الكبيرة، نظام الكابلات الكثيفة للمباني، نظام الاتصالات بالألياف البصرية،شبكة تلفزيون الكابلشبكة الاتصالاتتطبيقات GPON/EPONشبكة واسعة المنطقة
[السلامة LSZH سترة الألياف متعددة الأوضاع] لدينا كابل التصحيح الألياف التي تتميز LSZH مواد سترة الهالوجين منخفضة الدخان الصفر ((معدل الاحتكاكμ<0.2) ،يقدم مقاومة للحريق والحد الأدنى من الدخان وإنتاج الدخان السام في حالة حدوث حريقويعمل بشكل موثوق في نطاق درجة الحرارة من -20 درجة مئوية إلى +70 درجة مئوية
[ تسليم سريع ] لدينا كابل التصحيح MPO هو واحد من الآلاف من مجموعات كابلات الألياف الضوئية المتاحة في المخزون وجاهزة للشحن.
مكونات MPO المعلمات البصرية
|
خسارة الإدراج ((dB)
|
معيار SM
|
(إس إم إليت)
|
معيار MM
|
إم إم إيليت
|
|
|
≤0.7
|
≤0.35
|
≤0.7
|
≤0.35
|
||
|
خسارة العائد ((dB)
|
≥60
|
≥20
|
|||
|
المدى الطويل (dB)
|
≤0.2، 500 مرة التزاوج
|
||||
|
قوة الشد ((kgf)
|
10
|
||||
|
درجة حرارة العمل ((°C)
|
-20 ~ +70
|
||||
|
طول موجة القياس ((nm)
|
1310
|
850
|
|||
|
المعايير
|
IEC61754-7 ، IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ، TIA-604-5 ((FOCIS5) ، الكابلات المنظمة لكل TIA-568-C ، قناة الألياف 10G ، 40G و 100G IEEE 802.3، إلخ
|
||||
|
لون الغطاء
|
المكونات الخضراء + الحذاء الأسود
|
رابط أصفر + حذاء أسود
|
OM1&OM2: رابط بيج + حذاء أسود
OM3&OM4:المرفق المائي + الحذاء الأسود
OM3&OM4: رابط أرجواني + حذاء أسود
|
||
المعلمات الهندسية
| البند | محور إكس | محور Y | ||
| دقيقة | ماكس | دقيقة | ماكس | |
| نصف قطر الانحناء ((ملم) | 500 | | 50 | |
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 |
| البند | دقيقة | أقصى | ||
| ارتفاع الألياف (nm) | 1000 | 3000 | ||
| الحد الأقصى لخطأ ارتفاع الألياف (nm) | 600 | |||
| خطأ ارتفاع الألياف المجاورة (nm) | -300 | +300 | ||
| متوسط خطأ ارتفاع الألياف (nm) | -300 | +300 | ||
| الشجاعة المركزية (nm) | 300 | |||

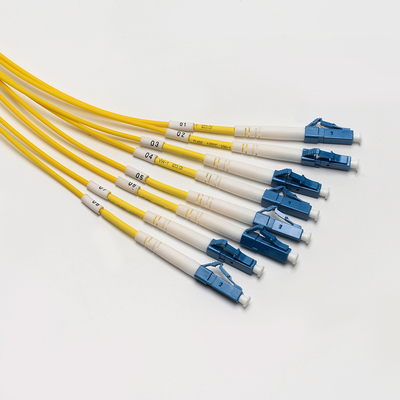

موصلات الألياف LC/SC/FC
| وضع الألياف | الوضع الواحد | الوسائط المتعددة | |
| طلاء الموصلات | البنك المركزي | الـ APC | البنك المركزي |
| خسارة الإدراج (dB) | ≤0.3 | ||
| خسارة العائد (dB) | ≥50 | ≥60 | ≥35 |
| قابلية التكرار ((dB) | ≤0.2، 1000 مرة التزاوج | ||
| درجة حرارة العمل ((°C) | -40 ~ +85 | ||
| طول موجة القياس (nm) | 1310 | 850 | |
مخطط هيكل MPO
المزيد من أنواع سلك التصحيح MPO للخيار
ورشة عمل " يينغدا " لـ " MPO "
فريق إنتاج كابلات يينغدا MPO يتبنى اختبارات متعددة للسيطرة الصارمة على الجودة للعملاء
|
|
