| الاسم التجاري: | YINGDA |
| رقم الطراز: | MPO 16fibers |
| الـ MOQ: | 100 |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | 5-8 working days |
| شروط الدفع: | T/T,AliPay,PayPal |

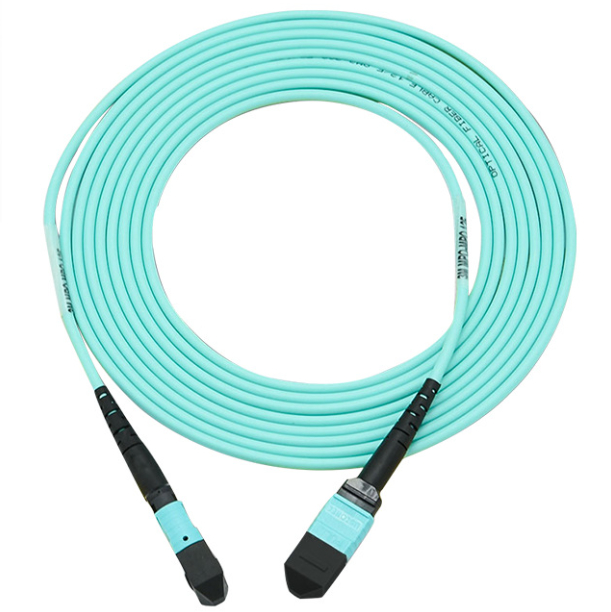

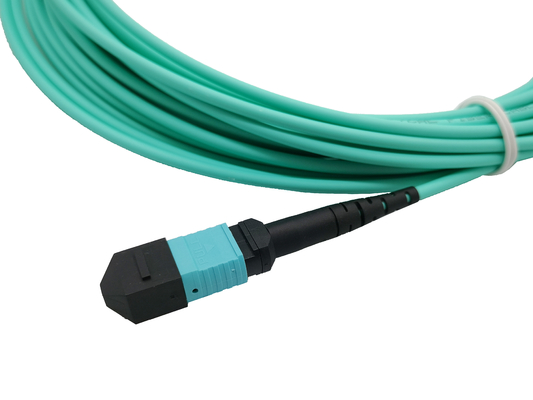

400G MPO كابل MPO إلى MPO ربط الحبل الإناث OM3 16 نوع الألياف B 5M
16 الألياف MPO إلى MPO Patch Cable جيد لتنفيذ مراكز البيانات السريعة أو البنية التحتية للألياف. يستخدم للجسر بين كاسيت MPO أو تمدد كابل العصابة الألياف بين HAD و EDA.خفضت بنية كابل التوصيل والتشغيل عالية الكفاءة بشكل ملحوظ تكلفة التثبيت الأولي والصيانة اليومية. يتبنى كابل شاحنة Yingda MPO كابلات الألياف المختارة ومكونات MPO ، مع انخفاض خسارة الإدراج ، وفقدان العودة العالي ، وتلبية متطلبات شبكة البيانات عالية السرعة بالكامل.
مواصفات 16 الألياف MTP MPO Connector
| المعلمات البصرية | ||||
| خسارة الإدراج (dB) | معيار SM | (إس إم إليت) | معيار MM | إم إم إيليت |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| خسارة العائد ((dB) | ≥60 | ≥6020 | ||
| المدى الطويل (dB) | ≤0.2 500 مرة من التزاوج | |||
| قوة الشد ((kgf) | 10 | |||
| درجة حرارة العمل (°C) | -20 ~ +70 | |||
| طول موجة القياس ((nm) | 1310 | 850 | ||
| المعلمات الهندسية | ||||
| البند | محور إكس | محور Y | ||
| دقيقة | ماكس | دقيقة | ماكس | |
| نصف قطر القطع (ملم) | 500 | | 50 | |
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 |
| البند | دقيقة | ماكس | ||
| ارتفاع الألياف (nm) | 1000 | 3000 | ||
| الحد الأقصى لخطأ ارتفاع الألياف ((nm) | 600 | |||
| خطأ ارتفاع الألياف المجاورة ((nm) | -300 | +300 | ||
| متوسط خطأ ارتفاع الألياف (nm) | -300 | +300 | ||
| الشجاعة المركزية (nm) | 300 | |||
16 الألياف MPO معايير كابلات الألياف:
Ø تلبي معيار IEC 61754-7 و JIS C5982
Ø الكابلات المنظمة حسب TIA-568-C
16 خصائص كابل MPO الألياف
Ø تركيب العمود الفقري
خيار إما كلا الطرفين مع الدبابيس (النوع الذكور) أو كلا الطرفين بدون الدبابيس (النوع الإناث)
عدد الألياف المتاحة في 12/24/36/48/72/96/144 الألياف
Ø هيكل كابلات مستديرة ومتناهية الصغر لتجنب حساسية الانحناء وتوفير المساحة
Ø متوفرة في ألياف G 652 D و G 657 ذات الوضع الواحد ، OM2 ، OM3 ، OM4 متعددة الوضع
Ø تصميم خياري للعينات السحب لتناسب بيئات التثبيت المختلفةt
البصريات الموازية
المنتدى للإنترنت البصري (OIF) متوافق
متوافق مع Infiniband
النطاق الداخلي
متوافق مع قناة الألياف 10G
40G100G400G800G
️ QSFP
16F تطبيق كابل الشاحنة MPO:
Ø الاتصالات البصرية بين الإطارات
Ø الوصول إلى حافة بطاقة ذات كثافة الألياف العالية
Ø كابلات الجذع
Ø كابلات مراكز البيانات
قطبية كابل الشاحنة MPO MTP 3 أنواع
هيكل كابل الشاحنة:

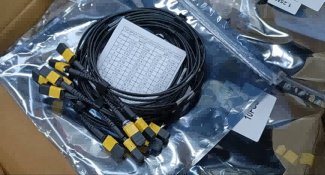

ورشة عمل " يينغدا " لـ " MPO "
فريق إنتاج كابلات يينغدا MPO يتبنى اختبارات متعددة للسيطرة الصارمة على الجودة للعملاء
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
