| الاسم التجاري: | Yingda |
| رقم الطراز: | 8ch CWDM 1x8 |
| الـ MOQ: | 100PCS |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
CWDM هو منخفضة-تكلفة تكنولوجيا نقل WDM المستخدمة للوصول إلى شبكة المنطقة الحضرية.إنه يستخدم عرض النطاق الترددي الضخم لمنطقة الخسارة المنخفضة من الألياف ذات الوضع الواحد لربط الضوء من أطوال موجة مختلفة في ألياف بصرية واحدة لنقل.

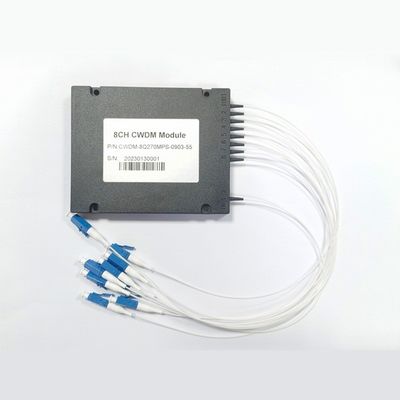

وحدة Mux CWDMالخصائص
إدراج منخفضأناأوسو PDL منخفضة
عاليةالقناةالعزلة
توحيد جيد بين القنوات
موثوقية عالية واستقرار
تيلكورديامتوافق
RoHSمتوافق
وحدة WDMالتطبيق
üشبكات النطاق العريض
üشبكات PON
üكيتفالنظام
üنظام CWDM
وحدة CWDM Mux Demuxالمواصفات
|
المعلمات |
الوحدة |
4CH |
8CH |
12CH |
18CH |
|
|
طول الموجة |
nm |
1260~1620 |
||||
|
مساحة القناة |
nm |
20 |
||||
|
طول الموجة المركزي |
nm |
الاتحاد الدولي للطاقة,الاتحاد الدولي للاتصالات+1 |
||||
|
دقة طول الموجة المركزي |
nm |
±0.8 |
||||
|
نطاق المرور @-0.5dB |
nm |
±65 |
||||
|
خسارة إدخال الميناء |
ديسيبل |
≤1.2 |
≤2.5 |
≤3.5 |
≤3.8 |
|
|
الرابط خسارة |
ديسيبل |
≤2.0 |
≤3.2 |
≤40 |
≤43 |
|
|
العزل (dB) |
مجاورة |
ديسيبل |
≥30 |
|||
|
غير مجاورة |
ديسيبل |
≥40 |
||||
|
(ريبل) |
ديسيبل |
≤0.5 |
||||
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
≤0.2 |
||||
|
خسارة العائد |
ديسيبل |
≥40 |
||||
|
التوجيه |
ديسيبل |
≥50 |
||||
|
القوة |
mw |
≤300 |
||||
|
نوع الألياف |
/ |
G657.A1 ((0.9mm Tube، 2.0mm Tube) |
||||
|
طول الألياف |
م |
0.5+/-0.05 و حسب الطلب |
||||
|
المرفق |
/ |
LC/UPC& مخصصة |
||||
|
درجة حرارة العمل |
°C |
-20 ~75 |
||||
ملاحظة:
وتشمل جميع المواصفات جميع حالات الاستقطاب وجميع درجات حرارة التشغيل وجميع نطاقات طول الموجة المحددة.
جميع البيانات بدون موصلات، فقدان إدخال زوج واحد من موصلات أقل من 0.3dB.
وحدة Mux Demuxمخطط الهيكل (الرجوع إلىأسفل)
صندوق WDMالأبعاد الميكانيكية (الرجوع إلى ما يلي)
