| الاسم التجاري: | Yingda |
| رقم الطراز: | 4CH CWDM 1X4 |
| الـ MOQ: | 100PCS |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |

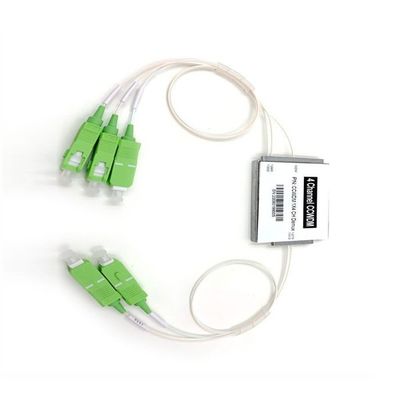

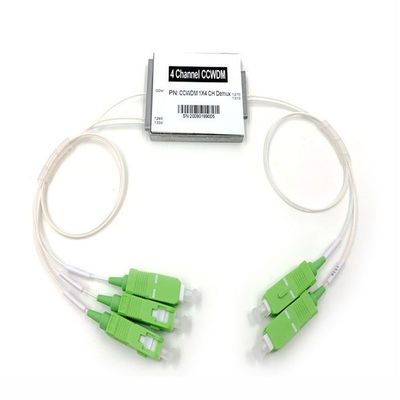

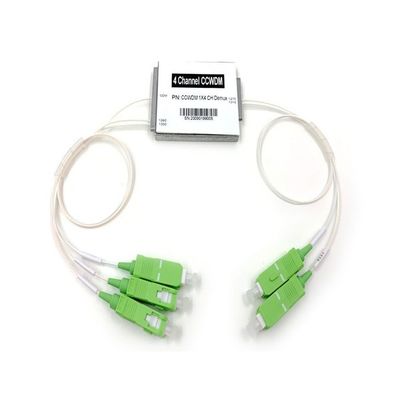

تم تصميم مجمّع إرسال وتقسيم الطول الموجي الصغير المدمج (CCWDM) ذو 4 قنوات لشبكة CWDM متعددة الأطوال الموجية. يعتمد على تقنية مرشح الأغشية الرقيقة (TFF) ومنصة تقنية الفضاء الحر. يعمل على 4 قنوات بتباعد قنوات 20 نانومتر لشبكة CWDM وفقًا لشبكة ITU بأطوال موجية تتراوح من 1270 نانومتر إلى 1610 نانومتر. إنه مثالي للعمل مع أشعة الليزر غير المبردة وغير المكلفة.
مع ما يصل إلى 4 قنوات ذات تشتت منخفض، فهو منتج عالي السعة ومنخفض التكلفة لشبكات 40G/100G و CATV وشبكات المترو أو الوصول.
توفر Yingda سلسلة من CCWDM صغير الحجم ذو 4 قنوات داخل صندوق معدني لتلبية المتطلبات المختلفة لتكوين المنفذ (1310 نانومتر ومنافذ الترقية) وطول الموجة التشغيلية ونوع الألياف وطول الألياف وموصل الإدخال وموصل الإخراج.
الميزات
فقدان إدخال منخفض
عزل عالي
استقرار وموثوقية عالية
التطبيق
أنظمة النطاق العريض
إضافة/إسقاط الإرسال الضوئي
شبكات اتصالات المترو/الوصول
أدوات الألياف الضوئية
المواصفات
|
المعلمة |
الوحدة |
قيمة الاختبار |
||||
|
فقدان الإدخال (23℃) |
ديسيبل |
1490 |
1510 |
1530 |
1550 |
|
|
فقدان الاعتماد على الاستقطاب |
ديسيبل |
0.08 |
0.06 |
0.08 |
0.06 |
|
|
العزل |
متجاور |
ديسيبل |
≥30 |
|||
|
|
غير متجاور |
ديسيبل |
≥40 |
|||
|
تموج القناة |
ديسيبل |
≤0.5 |
||||
|
الاتجاهية |
ديسيبل |
≥50 |
||||
|
فقدان العودة |
ديسيبل |
≥45 |
||||
|
درجة حرارة التشغيل |
℃ |
-10 ~+70 |
||||
|
درجة حرارة التخزين |
℃ |
-40 ~+85 |
||||
|
معالجة الطاقة |
مللي واط |
300 |
||||
|
الموصل |
- |
FC/APC |
||||
|
نوع الألياف |
- |
G657A2 مع أنبوب فضفاض 900um |
||||
|
طول الألياف |
م |
0.5 |
||||
مواصفات الأداء
|
المعلمات |
القيمة |
الوحدة |
|
|
طول الموجة التشغيلية |
1260-1620 |
نانومتر |
|
|
القناة |
1490، 1510، 1530، 1550 |
نانومتر |
|
|
تباعد القنوات |
20 |
نانومتر |
|
|
نطاق تمرير القناة(@ -0.5dB عرض النطاق) |
±6.5 |
نانومتر |
|
|
فقدان الإدخال |
≤1.7 |
ديسيبل |
|
|
العزل |
متجاور |
≥30 |
ديسيبل |
|
غير متجاور |
≥40 |
ديسيبل |
|
|
حساسية درجة حرارة فقدان الإدخال |
≤0.5 |
ديسيبل |
|
|
تحول درجة حرارة الطول الموجي |
≤0.002 |
نانومتر/℃ |
|
|
فقدان الاعتماد على الاستقطاب |
≤0.2 |
ديسيبل |
|
|
تشتت نمط الاستقطاب |
≤0.2 |
PS |
|
|
التموج |
≤0.5 |
ديسيبل |
|
|
الاتجاهية |
≥50 |
ديسيبل |
|
|
فقدان العودة |
≥45 |
ديسيبل |
|
|
أقصى قدرة على المعالجة |
300 |
مللي واط |
|
درجة حرارة التشغيل |
-40 ~+85 |
℃ |
|
درجة حرارة التخزين |
-40 ~+85 |
℃ |
|
نوع الألياف |
أنبوب فضفاض 900um أبيض، G657A1 |
|
|
طول الألياف |
0.15+0.02 |
م |
|
الموصل |
FC/UPC |
|
|
حجم العبوة |
21*12.9*6.4 |
مم |
ملاحظة:
يتوافق هذا المؤشر فقط مع المنتج بدون موصل. المؤشر عرضة للتغيير دون إشعار آخر.
