| الاسم التجاري: | YINGDA |
| رقم الطراز: | MPO |
| الـ MOQ: | 100 |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي/تي، أليباي، بايبال |

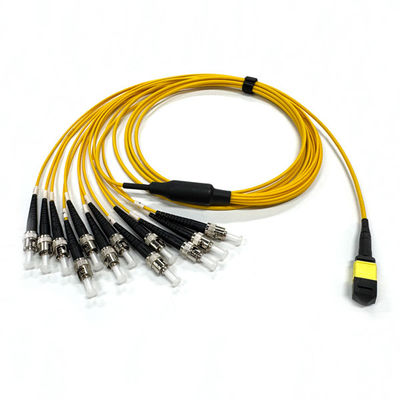

وصف كابل MPO
يتم استخدام كابلات التوصيل الضوئي MPO في أنظمة الأسلاك الكثيفة بين المباني أنظمة الاتصالات بالألياف الضوئية ، وكابلات LAN المعدات النشطة في اتصال الروابط الضوئية ،كابلات الألياف الضوئية داخل محطة الاتصال الأساسية، غرفة الخادم في الحرم الجامعي غرفة الخادم في المبنى التجاري، غرفة الخادم في المبنى التجاري، شبكة التلفزيون الكابل، شبكة الاتصالات الشبكة المحلية (LAN) ، شبكة المنطقة الواسعة (WAN)اتصال إشارة بصرية بالألياف إلى سطح المكتب (FTTX).
السمة
[سرعة عالية وكثافة عالية]هذا كابل الألياف الضوئية ممبو يحتوي على ألياف متعددة الأوضاع عالية الجودة، كابلات ممبو أوم5 توفر اتصال آمن وموثوق به،خسارة إدراج منخفضة ((IL≤0.35dB) وخسارة عودة عالية ((RL≥60dB)دعم 10G/40G/100Gigabit
[ تطبيقات كابلات MPO] المنطقة السكنية، ومركز للسيارات الصناعية، والبناية التجارية اتصال الإشارة البصرية، ومراكز البيانات الكبيرة، نظام الكابلات المكتظة في المبنى، نظام الاتصالات بالألياف البصرية،شبكة تلفزيون الكابلشبكة الاتصالاتتطبيقات GPON/EPONشبكة واسعة المنطقة
[السلامة LSZH سترة الألياف متعددة الأوضاع] لدينا كابل ألياف التصحيح التي تتميز LSZH مواد سترة الهالوجين منخفضة الدخان الصفر ((معدل الاحتكاكμ<0.2) ،يقدم مقاومة للحريق والحد الأدنى من الدخان وإنتاج الدخان السام في حالة حدوث حريقويعمل بشكل موثوق في نطاق درجة الحرارة من -20 درجة مئوية إلى +70 درجة مئوية
[ تسليم سريع ] لدينا كابل التصحيح MPO هو واحد من الآلاف من مجموعات كابلات الألياف الضوئية المتاحة في المخزون وجاهزة للشحن.

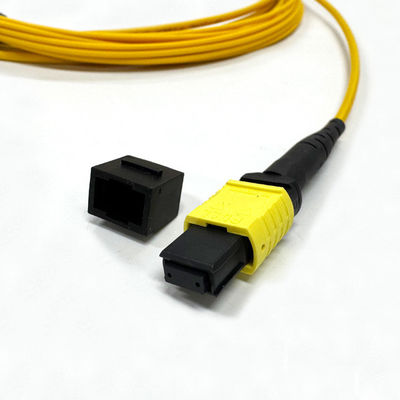

مكونات MPO المعلمات البصرية
|
خسارة الإدراج ((dB)
|
معيار SM
|
(إس إم إليت)
|
معيار MM
|
إم إم إيليت
|
|
|
≤0.7
|
≤0.35
|
≤0.7
|
≤0.35
|
||
|
خسارة العائد ((dB)
|
≥60
|
≥20
|
|||
|
المدى الطويل (dB)
|
≤0.2، 500 مرة التزاوج
|
||||
|
قوة الشد ((kgf)
|
10
|
||||
|
درجة حرارة العمل ((°C)
|
-20 ~ +70
|
||||
|
طول موجة القياس ((nm)
|
1310
|
850
|
|||
|
المعايير
|
IEC61754-7 ، IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ، TIA-604-5 ((FOCIS5) ، الكابلات المنظمة لكل TIA-568-C ، قناة الألياف 10G ، 40G و 100G IEEE 802.3، إلخ
|
||||
|
لون الغطاء
|
المكونات الخضراء + الحذاء الأسود
|
رابط أصفر + حذاء أسود
|
OM1&OM2: رابط بيج + حذاء أسود
OM3&OM4:المرفق المائي + الحذاء الأسود
OM3&OM4: رابط أرجواني + حذاء أسود
|
||
المعلمات الهندسية
| البند | محور إكس | محور Y | ||
| دقيقة | ماكس | دقيقة | ماكس | |
| نصف قطر الانحناء ((ملم) | 500 | | 50 | |
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 |
| البند | دقيقة | أقصى | ||
| ارتفاع الألياف (nm) | 1000 | 3000 | ||
| الحد الأقصى لخطأ ارتفاع الألياف (nm) | 600 | |||
| خطأ ارتفاع الألياف المجاورة (nm) | -300 | +300 | ||
| متوسط خطأ ارتفاع الألياف (nm) | -300 | +300 | ||
| الشجاعة المركزية (nm) | 300 | |||

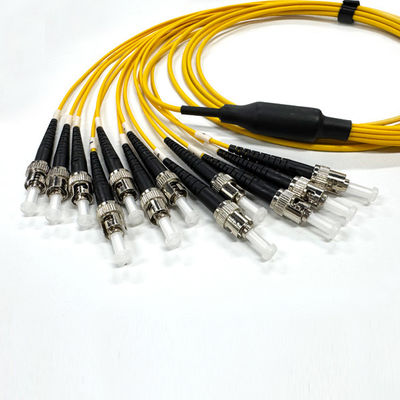

موصلات الألياف LC/SC/FC
| وضع الألياف | الوضع الواحد | الوسائط المتعددة | |
| طلاء الموصلات | البنك المركزي | الـ APC | البنك المركزي |
| خسارة الإدراج (dB) | ≤0.3 | ||
| خسارة العائد (dB) | ≥50 | ≥60 | ≥35 |
| قابلية التكرار ((dB) | ≤0.2، 1000 مرة التزاوج | ||
| درجة حرارة العمل ((°C) | -40 ~ +85 | ||
| طول موجة القياس (nm) | 1310 | 850 | |

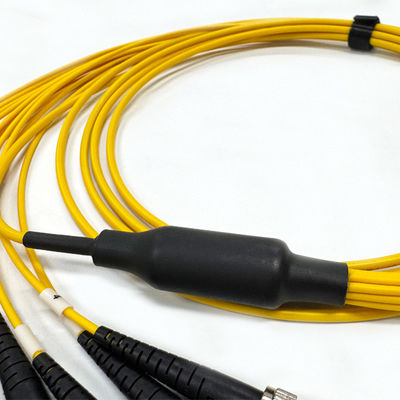

12 قلب كابلات الألياف الضوئية 3.0 ملم LSZH مستديرة
المزيد من الصور
ورشة عمل " يينغدا " لـ " MPO "
فريق إنتاج كابلات يينغدا MPO يتبنى اختبارات متعددة للسيطرة الصارمة على الجودة للعملاء
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
