| الـ MOQ: | 100 PCS |
| السعر: | 1.1USD-4.58USD |
| التعبئة والتغليف القياسية: | 1 قطعة/صندوق، 80 قطعة/صندوق |
| Delivery period: | 5-8days بعد الدفع |
| طريقة الدفع: | ويسترن يونيون ، تي / تي ، موني جرام |
| القدرة على التوريد: | 10000 قطعة شهريا |
جهاز تقسيم PLC للألياف البصرية
جهاز تقسيم الألياف البصرية هو جهاز سلبي بصري يستخدم لتحقيق تقسيم ودمج الإشارات البصرية.يوزع تقسيم الألياف الطاقة الضوئية التي تنتقل في ألياف واحدة إلى اثنين أو أكثر من الألياف في نسبة محددة، أو يجمع بين طاقة الضوء التي تنتقل في ألياف متعددة في ألياف واحدة.
تقسيم PLC هو تقسيم دائرة موجة ضوئية مسطحة تستند إلى تكنولوجيا أشباه الموصلات البصرية. إنه واحد من أهم الأجهزة السلبية في الشبكة البصرية السلبية (PON) ،مع مدخلات متعددة ومخرجات متعددةعادة ما تستخدم MxN للإشارة إلى أن المقسّم لديه مدخلات M ومخرجات N. المقسّمات البصرية المستخدمة في أنظمة CATV بالألياف البصرية هي عموماً 1 × 2، 1 × 3، 1 × 4، 1 × 8، 1 × 9، 1 × 12، 1 × 16، 1 × 24، 1 × 32 و 1 × N وما إلى ذلك.يتم استخدام PLC splitters لتقسيم إشارة بصرية واحدة أو اثنتين بشكل متساو إلى إشارات بصرية متعددة.
الخصائص
جهاز تقسيم الألياف البصرية 1:4 المواصفات البصرية
| نسبة الانقسام | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1×64 | 1×128 | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 | ||||
| طول الموجة التشغيلية (nm) | 1260-1650nm | ||||||||||||||||
| نوع الألياف | G657A1 أو المحددة من قبل العميل | ||||||||||||||||
| درجة خسارة الإدراج (dB) | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| خسارة الإدراج (dB) درجة P | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| خسارة التوحيد ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| PDL ((dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| خسارة العودة (dB) | 55 | ||||||||||||||||
| التوجيه (dB) | 55 | ||||||||||||||||
| الخسارة المعتمدة على طول الموجة ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| درجة حرارة العمل | -40- +85 درجة مئوية | ||||||||||||||||
ملاحظة: جميع البيانات المذكورة أعلاه لا تشمل المرفقات.
اتصالات UPC: IL تضيف 0.2 ديسيبل، APC اتصالات: IL تضيف 0.3 ديسيبل
في الواقع الصورة:

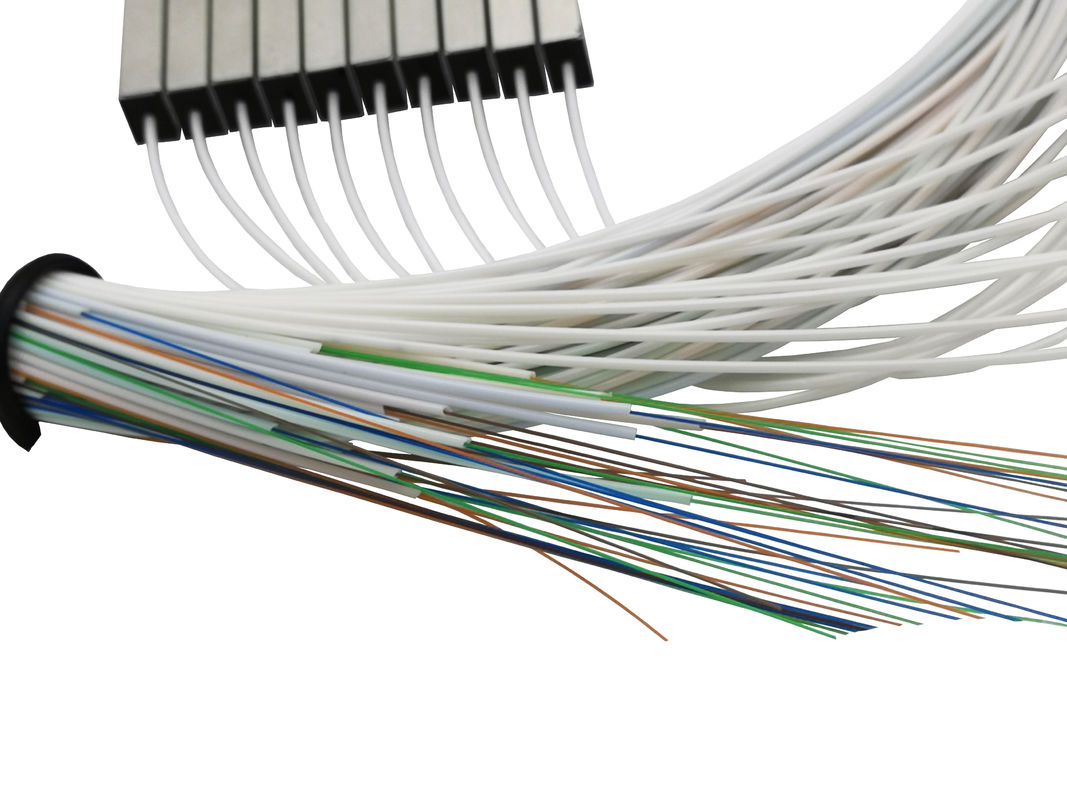

بدون أي رابط
مع وصلة SC APC
|
|
| الـ MOQ: | 100 PCS |
| السعر: | 1.1USD-4.58USD |
| التعبئة والتغليف القياسية: | 1 قطعة/صندوق، 80 قطعة/صندوق |
| Delivery period: | 5-8days بعد الدفع |
| طريقة الدفع: | ويسترن يونيون ، تي / تي ، موني جرام |
| القدرة على التوريد: | 10000 قطعة شهريا |
جهاز تقسيم PLC للألياف البصرية
جهاز تقسيم الألياف البصرية هو جهاز سلبي بصري يستخدم لتحقيق تقسيم ودمج الإشارات البصرية.يوزع تقسيم الألياف الطاقة الضوئية التي تنتقل في ألياف واحدة إلى اثنين أو أكثر من الألياف في نسبة محددة، أو يجمع بين طاقة الضوء التي تنتقل في ألياف متعددة في ألياف واحدة.
تقسيم PLC هو تقسيم دائرة موجة ضوئية مسطحة تستند إلى تكنولوجيا أشباه الموصلات البصرية. إنه واحد من أهم الأجهزة السلبية في الشبكة البصرية السلبية (PON) ،مع مدخلات متعددة ومخرجات متعددةعادة ما تستخدم MxN للإشارة إلى أن المقسّم لديه مدخلات M ومخرجات N. المقسّمات البصرية المستخدمة في أنظمة CATV بالألياف البصرية هي عموماً 1 × 2، 1 × 3، 1 × 4، 1 × 8، 1 × 9، 1 × 12، 1 × 16، 1 × 24، 1 × 32 و 1 × N وما إلى ذلك.يتم استخدام PLC splitters لتقسيم إشارة بصرية واحدة أو اثنتين بشكل متساو إلى إشارات بصرية متعددة.
الخصائص
جهاز تقسيم الألياف البصرية 1:4 المواصفات البصرية
| نسبة الانقسام | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1×64 | 1×128 | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 | ||||
| طول الموجة التشغيلية (nm) | 1260-1650nm | ||||||||||||||||
| نوع الألياف | G657A1 أو المحددة من قبل العميل | ||||||||||||||||
| درجة خسارة الإدراج (dB) | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| خسارة الإدراج (dB) درجة P | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| خسارة التوحيد ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| PDL ((dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| خسارة العودة (dB) | 55 | ||||||||||||||||
| التوجيه (dB) | 55 | ||||||||||||||||
| الخسارة المعتمدة على طول الموجة ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| درجة حرارة العمل | -40- +85 درجة مئوية | ||||||||||||||||
ملاحظة: جميع البيانات المذكورة أعلاه لا تشمل المرفقات.
اتصالات UPC: IL تضيف 0.2 ديسيبل، APC اتصالات: IL تضيف 0.3 ديسيبل
في الواقع الصورة:
بدون أي رابط
مع وصلة SC APC
