| الاسم التجاري: | YINGDA |
| رقم الطراز: | أوا800 يو |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T/T |
Touch screen type OTDR optical time domain reflectometer 100KM fiber length breakpoint inspection optical power red light integrated stable light source network cable test network cable length measurement line hunting 12 functions in one
يتم استخدام OTDR متعدد الوظائف في FTTX ، وبناء هندسة الشبكات البصرية ، ومصنع كابلات الألياف الضوئية. طول الموجة اختبار دعم وظيفة OTDR 1310/1550nm ،النطاق الديناميكي 26dB/24dBمسافة القياس هي 5m ~ 100km. إضافة أدوات قياس أخرى ، مثل خريطة الأحداث ، OPM ، VFL ، OLS ، اختبار الخسارة البصرية ، اختبار تسلسل / طول الكابل RJ45 وتتبع ، برنامج تحليل.ذاكرة بطاقة TF 8Gمجهزة ببطارية الليثيوم البوليمرية ذات الكثافة العالية 3.7 فولت / 4000 ميلا. باستخدام اختبار الألياف الضوئية OTDR يجعل ظروف العمل سهلة وزيادة الإنتاجية.
التطبيقات
يستخدم أساسا لقياس الطول والخسارة وجودة الاتصال من جميع أنواع الألياف الضوئية والكابلات، ويمكن استخدامه على نطاق واسع في البناء الهندسي، وصيانة الخط والاختبار،إصلاح الطوارئ، وتطوير وإنتاج الألياف الضوئية والكابلات.
معلومات مفصلة

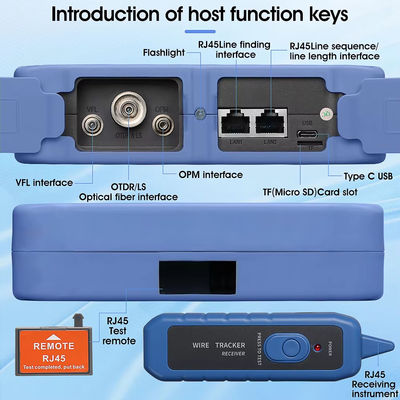

1واجهة مصدر الضوء الأحمر VFL ((عملة 2.5mm SC / FC / ST)
2.OTDR/واجهة مصدر الضوء المستقر ((يمكن استبدالها حسب الرغبة SC/UPC، FC/UPC)
3.OPM واجهة عداد الطاقة البصرية ((عملة 2.5mm SC / FC / ST)
4مصباح ليمو
|
|
|
|
|---|---|---|

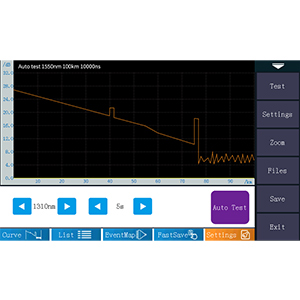

OTDR التلقائيتحتاج فقط إلى تعيين طول الموجة ووقت القياس ، يتم اختيار المعلمات الأخرى تلقائيًا من قبل الجهاز لإكمال الاختبار. لا يوجد إعداد معقد ، عملية مفتاح واحد |

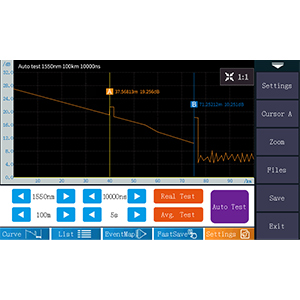

خبير OTDRالاختبار بعد تعيين المعلمات مثل طول الموجة ومدى الاختبار وعرض النبضات الخ. من خلال اختيار معايير القياس المناسبة في وضع الخبراء ، ستكون نتائج الاختبار أكثر دقة. بعد الانتهاء من الاختبار ، تشمل المعلومات الطول والخسارة الإجمالية وعدد الأحداث.يمكنك تكبير المنحنى لرؤية تفاصيل كل حدث. المنحنى الذي تم الحصول عليه عن طريق الاختبار اليدوي يلبي أكثر متطلباتك الفعلية. |

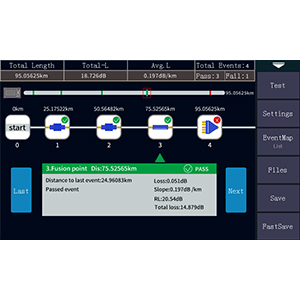

خريطة الأحداث ((ILOM)اختبار أوتوماتيكي مفتاح واحد، يتم عرض معلومات مثل طول رابط الألياف الضوئية الذي سيتم قياسه، ونوع المفاصل وموقع نقطة الانقطاع رسميا.النتيجة سهلة واضحة وسهلة الفهم. |

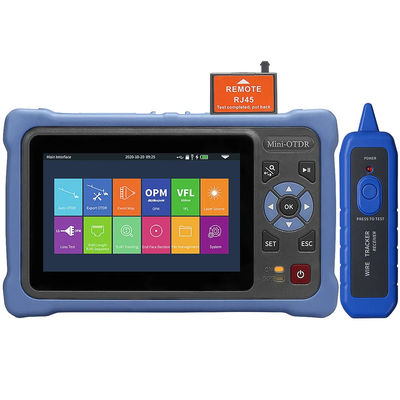

1x OTDR Host 1x Adapter 1x Wire tracker 1x كابل USB 1xFC/APC-FC/UPC
1x محول FC (تثبيت على OTDR)
1xSC محول
1x 8G بطاقة TF
1x دليل المستخدم باللغة الإنجليزية
1x شهادة المعايرة
10 × شرائح القطن النظيفة
1x حزام الكتف 1x حقيبة ظهر
فيديو
|
|
