| الاسم التجاري: | YINGDA |
| رقم الطراز: | FPG-FC-OS1-1.6-1.5-Y |
| الـ MOQ: | 100PCS |
| السعر: | قابل للتفاوض |

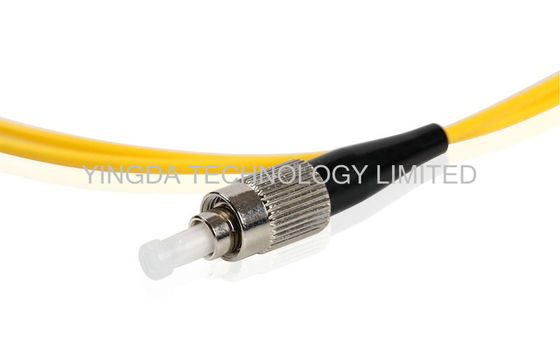

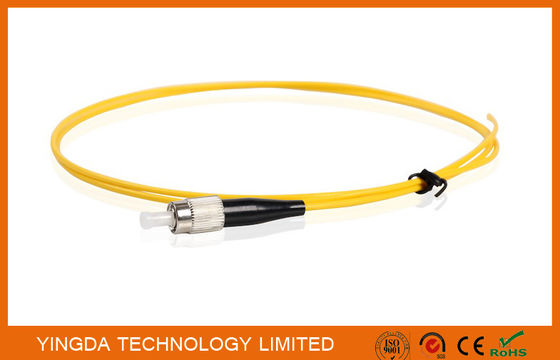

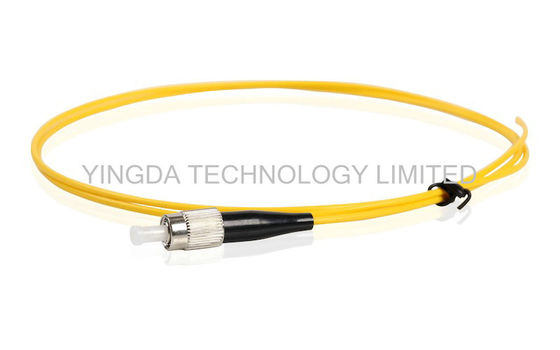

FC UPC SM SX الضفيرة 1.6mm وLSZH، الألياف البصرية أسلاك التوصيل المصنوعة FC PC واحدة الوضع البسيط
تقدم YINGDA وFC الانضباطي الضفيرة مع أربعة موقف الضبط للتطبيقات التي تتطلب الألياف دقيقة
المحاذاة. والمصممة خصيصا FC PM الضفيرة غير متاحة للاستخدام مع الحفاظ على الاستقطاب الألياف.
كان FC الألياف البصرية ضفيرة واحدة من أسلاك التوصيل المصنوعة الأكثر شعبية. انها تستخدم الطويق 2.5MM، ولكن بعض
أوائل منها استخدام السيراميك داخل الحلقات الفولاذ المقاوم للصدأ. ومن الخناق على بحزم، ولكن يجب التأكد
من حصولك على مفتاح الانحياز في فتحة بشكل صحيح قبل تشديد. تم استبدال معظمها من قبل
SC و LC. ولكن نظرا لمجالس سهلة والتثبيت، أنتجت YINGDA FC الألياف البصرية
أسلاك التوصيل المصنوعة هي كل تنافسية.
FC الألياف البصرية أسلاك التوصيل المصنوعة متاح في كل واحد والمتعدد، وبشكل كامل بين mateable
مع منتجات NTT-FC. كلا واحد والمتعدد تأتي مع زركونيا الطويق السيراميك مع
الكمبيوتر الشخصي قبل مصقول ونهاية كروية محدبة. هذه الأنواع نهاية وجه تسمح لسرعة تلميع،
وانعكاس الظهر وفقدان بصري، مع ضمان أقصى قدر من تكرار القدرة.
تطبيق
الميزات
مواصفة
نوع الموصل | LC، SC، ST، FC.MU، MPO، SC / APC، FC / APC، LC / APC. MU / ا ف ب دوبلكس MTRJ / أنثى، MTRJ / ذكر |
نوع الألياف | 9 / 125um SMF-28 أو ما يعادلها (طريقة واحدة) OS1، (متعددة واسطة) 50 / 125um OM1، 62.5 / 125um OM2 و50 / 125um، 10G OM3، OM4 |
نوع كابل | البسيط، دوبلكس (الحبل البريدي) Φ3.0mm، Φ2.0mm، Φ1.8mm Φ1.6mm البلاستيكية أو LSZH Φ0.9mm، مخزنة Φ0.6mm الألياف بولي كلوريد الفينيل أو LSZH |
تلميع طريقة | اتحاد الوطنيين الكونغوليين، SPC، APC (8 ° و 6 °) |
فقدان الإدراج | ≤ 0.1dB رسم (للطريقة واحدة ماستر)؛ ≤ 0.25dB (للوضع معيار واحد)؛ ≤ 0.25dB (للمتعدد واسطة). اختبارها من قبل JDS RM 3750 |
تعويض الخساره (للوضع واحدة) | اتحاد الوطنيين الكونغوليين ≥ 50dB ل SPC ≥ 55dB APC ≥ 60dB و(typ.65dB) اختبارها من قبل JDS RM3750 |
القدرة كرر | ± 0.1dB رسم |
درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
هندسة المتطلبات (للوضع واحدة) | الطويق نهاية وجه الشعاع: 7MM ≤ ≤ R 12MM (للAPC)؛ 10MM ≤ ≤ R 25MM (للقياسي). قمة إزاحة ≤ 30 ميكرون (للسيد)؛ قمة إزاحة ≤ 50 ميكرون (للقياسي). تقويض -50nm ≤ ≤ U 50nm. اختبارها من قبل DORC ZX-1 |
معلومات الطلبية
FC / UPC SM 9/125 البسيط 1.6mm و-1M LSZH
① ② ③ ④ ⑤ ⑥ ⑦
① نوع الموصل: FC، SC، LC، ST، MTRJ، MU، E2000، MPO، الدين، D4، SMA
② الطويق نهاية الوجه: PC، اتحاد الوطنيين الكونغوليين، APC
③ نوع الأساسية: طريقة واحدة (SM: 9 / 125um)، المتعدد (MM: 50 / 125um أو 62.5 / 125um)، OM3 منفذ 10Gigabit، OM4
④ كابل الكمية: البسيط أو دوبلكس
⑤ كابل القطر: Ф3.0mm، Ф2.4mm، Ф2.0mm، Ф1.8mm، Ф1.6mm، Ф0.9mm
⑥ طول الكابل: 1، 2، 3 متر أو حسب الطلب
نوع ⑦ الكابل: بولي كلوريد الفينيل، LSZH
|
|
