| الاسم التجاري: | YINGDA |
| رقم الطراز: | GJS-D010 |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5 أيام بعد الدفع |
| شروط الدفع: | تي / تي أو ويسترن يونيون |

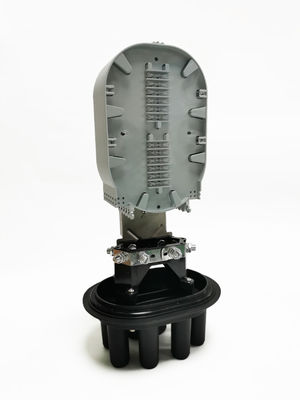

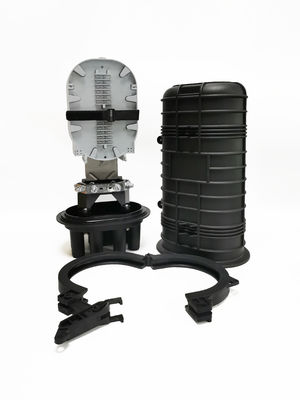

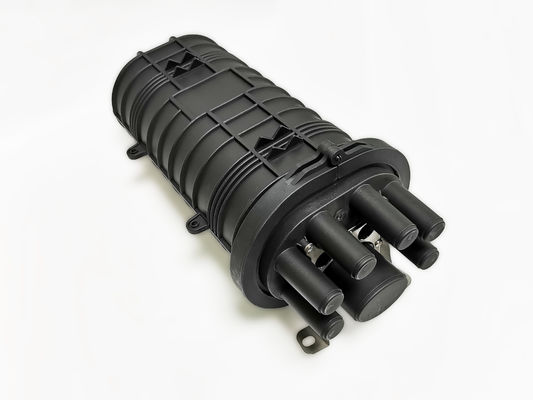

خصائص إغلاق 288core FTTH
مواصفات الصندوق المشترك للألياف البصرية
| البعد الخارجي (الارتفاع × القطر) | 470mm × 220mm |
| الوزن (باستثناء الصندوق الخارجي) | 3000 غرام 3600 غرام |

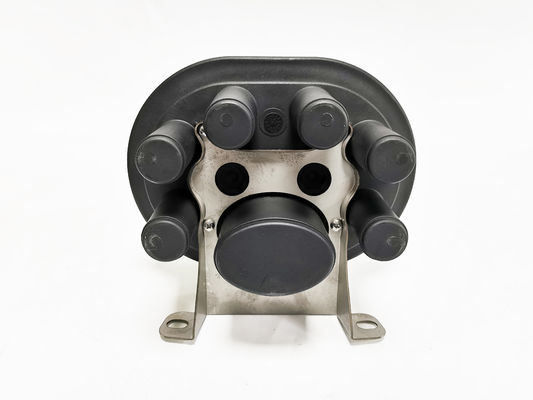

| عدد منافذ الدخول / الخروج | 6 قطع عموماً (حتى 6 قطع) |
| قطر كابل الألياف | Φ8mm Φ36mm |
| قدرة FOSC | بنشي: 48-288 (نواة) ، شريط: ما يصل إلى 864 (نواة) |
يتم إغلاق الإغلاق بالكامل بواسطة مشبك قفل ذاتي ، وحلقة مقاومة للماء IP68 ، كل منفذ كابل داخلي مع مسامير معدنية وأجهزة تركيب.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
يحتوي على 6 قطع من صحن التوصيل ، كل صحن يحمل 6 ألياف / طبقة ، 48 نطاق من الألياف المزدوجة ، ما يصل إلى 48 نطاقًا في المجموع.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
قائمة الملحقات لصندوق التوصيل بالألياف
|
لا، لا، لا |
البند |
استخدام |
|
1 |
قابلة للتقلص الحراري الغطاء الوقائي |
حماية ألياف التجمع |
|
2 |
ربطة عنق نايلون |
تثبيت الألياف مع طبقة واقية |
|
3 |
سلك التأرجح |
إدخال بين أجهزة الأرض |
|
4 |
قماش مطحنة |
كابلات الألياف |
|
5 |
ورق التسمية |
ألياف التسمية |
|
6 |
مفتاح خاص |
تثبيت وتشديد المكسرات من النواة المقاومة والمكسرات (البلاستيك) من أنبوب الدخول / الخروج |
|
7 |
ورق قياس |
لقياس المحيط، الذي يتم توسيع قطره مع شريط غطاء |
|
8 |
شريط الختم |
وزيادة قطر كابل الألياف الذي يتناسب مع حلقة الصمغ. |
|
9 |
شريط عازل |
توسيع قطر كابل الألياف لسهولة التثبيت |
|
10 |
حلقة معدنية |
للتركيب الجداري والإحتضان للعمود |
|
11 |
أنبوب عازل
|
مربوطة بالألياف ومثبتة بـ (فوست) ، إدارة العازل |
|
12 |
مُجفّف |
وضعت في FOSC قبل الختم لتجفيف الهواء |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ظروف التشغيل:
المواصفات التقنية:
1أداء الختم: بعد أن يتم إغلاق الصندوق، تضخم إلى 100kPa إلى الداخل
النماذج مع فتحة الهواء) ، ومن ثم نقله في الماء من درجة حرارة طبيعية، بعد 15 دقيقة
من المراقبة الثابتة، لا يوجد فقاعة لتفريغ.
2المقاومة العازلة: المقاومة العازلة بين قطعة العمل المعدنية والأرض
أكبر من 20kMΩ.
3الضغط: لا يوجد تعطل أو إضواء أقل من 15kVdc/1min بين العمل المعدني
قطعة والأرض.
4نصف قطر انحناء الألياف 40 ملم، دون خسارة إضافية داخل طبق التوصيل.
5يمكن أن تتحمل قوة الشد المحورية لا تقل عن 1000N.
6عمر: 25 سنة.
7جميع الأداءات الأخرى تتوافق مع متطلبات المعيار YD/T814-1998.
