| الاسم التجاري: | no |
| رقم الطراز: | لا.. |
| الـ MOQ: | 10٪ |
| السعر: | negotiate |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | D/A، D/P، T/T، ويسترن يونيون، موني جرام |

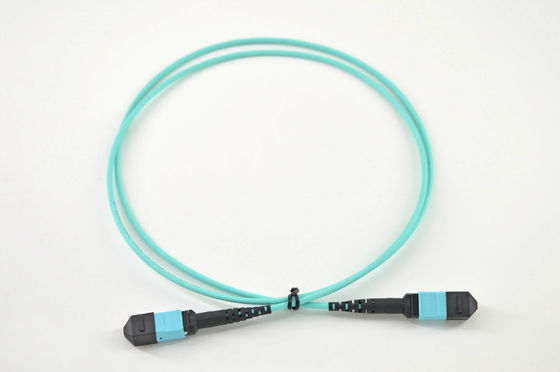

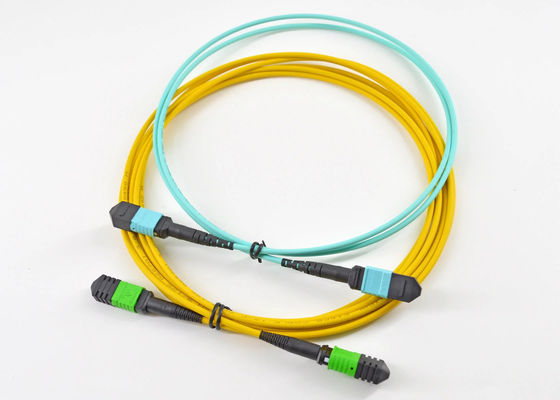

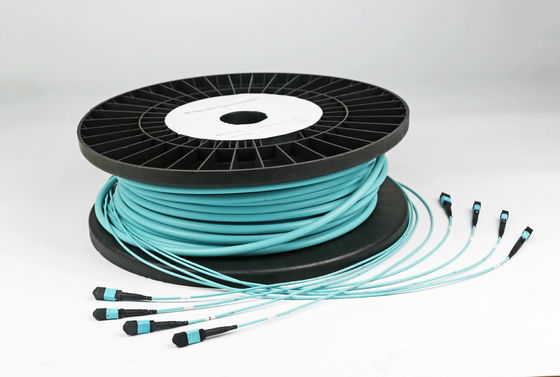

كابل MPO / MTP للألياف الضوئية
يتكون كابل MPO / MTP الألياف الضوئية من كابل ألياف ضوئية متعدد النواة ومصلح MPO MPO ذو كثافة عالية 4/8/12/24. يمكن أن يكون المصل إناثيًا أو ذكرًا مع دبوس دليل.الكابل من 4-144core، الوضع الواحد أو الوضع المتعدد ، الألياف الوضع الواحد بما في ذلك G652D G657A G657A2 ، الألياف الوضع المتعدد بما في ذلك 62.5/125um. 10G OM2 / OM3 / OM4 ، أو كابل الوضع المتعدد 10G حساس للانحناء.
يينغدا هي مع قوية MPO MTP تصميم المنتجات وقدرة التصنيع، يمكننا توفير المنتجات مع pigtails لمتطلبات العملاء.جميع المنتجات التي يتم تسليمها بأداء ممتاز وموثوقية.معظم منتجاتنا هي العلامة التجارية SENKO، أو العلامة التجارية USCONEC. إذا لم يتم تخصيصها، سوف تستخدم أجزاء المكونات المصنوعة في الصين، يرجى ملاحظة.
الخصائص
مخصصة، قابلية عالية للتكيف
نواة الألياف المختلفة وهيكل الكابلات لتركيب مختلف
تحسين وتبسيط الكابلات، وتقليل المسافات بين الكابلات
تتوافق مع IEC61754-7، Telcodia GR-1435- CORE، RoHS
التطبيق
مركز البيانات وتطبيقات 40Gb / s
الألياف إلى المنزل (FTTH)
إدارة كابلات الألياف الضوئية عالية الكثافة
مواصفات موصلات MPO
| خسارة الإدراج (dB) | معيار SM | (إس إم إليت) | معيار MM | إم إم إيليت | |
| خسارة العائد (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| المدى الطويل (dB) | ≥60 | ≥60 | |||
| قوة الشد (kgf) | 10 | ||||
| درجة حرارة العمل (°C) | -20~+70 | ||||
| طول موجة القياس (nm) | 1310 | 850 | |||
| معايير الهندسة | |||||
| البند | محور إكس | محور Y | |||
| دقيقة | ماكس | دقيقة | ماكس | ||
| نصف قطر الانحناء (ملم) | 500 | - | 50 | - | |
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 | |
| البند | دقيقة | ماكس | |||
| ارتفاع الألياف (nm) | 1000 | 3000 | |||
| الحد الأقصى لخطأ ارتفاع الألياف (nm) | 600 | ||||
| خطأ ارتفاع الألياف المجاورة (nm) | -300 | +300 | |||
| متوسط خطأ ارتفاع الألياف ((nm) | -300 | +300 | |||
| الشجاعة المركزية (nm) | 300 | ||||
رابط الألياف الضوئية LC SC FCالمواصفات
| وضع الألياف | وضع واحد | وضع متعدد | ||
| طلاء الموصلات | البنك المركزي | الـ APC | البنك المركزي | |
| خسارة الإدراج (dB) | ≤0.3 | |||
| خسارة العائد (dB) | ≥50 | ≥60 | ≥35 | |
| التكرار | ≤0.2 1000 مرة من التزاوج | |||
| درجة حرارة العمل (°C) | -40 ~ +85 | |||
| طول موجة القياس (nm) | 1310 | 850 | ||
فيديو
فيديو
فيديو
فيديو
|
|
