| الاسم التجاري: | YINGDA |
| رقم الطراز: | لا.. |
| الـ MOQ: | 10٪ |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | D/A، D/P، T/T، ويسترن يونيون، موني جرام |

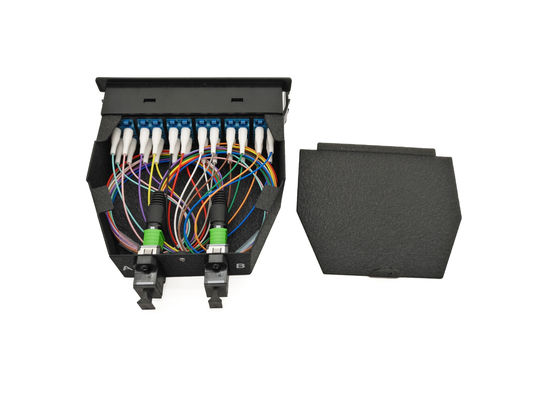

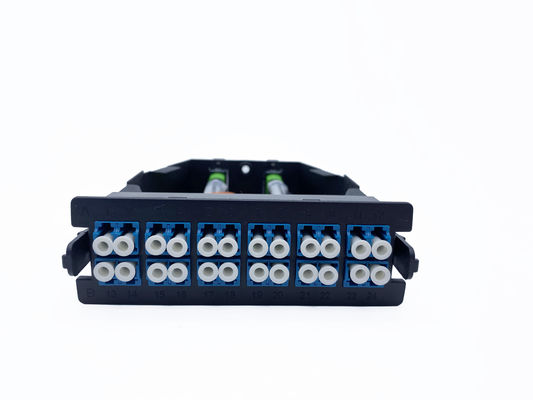

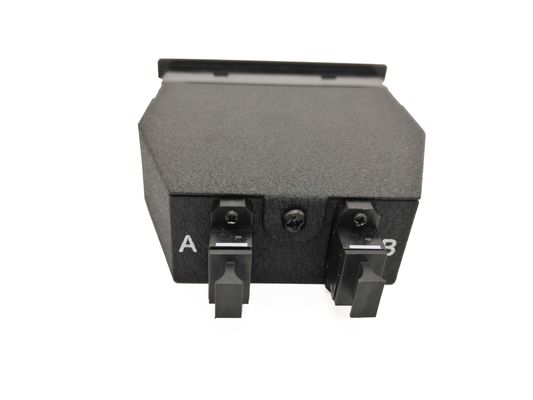

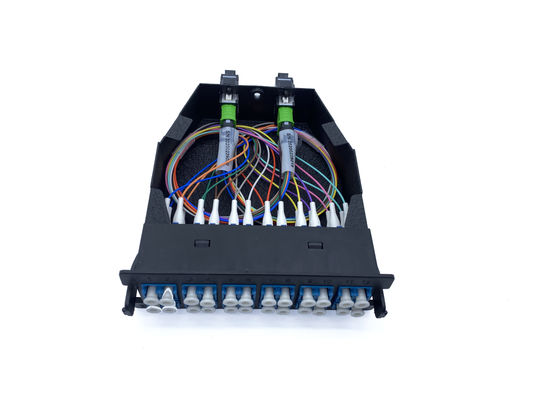

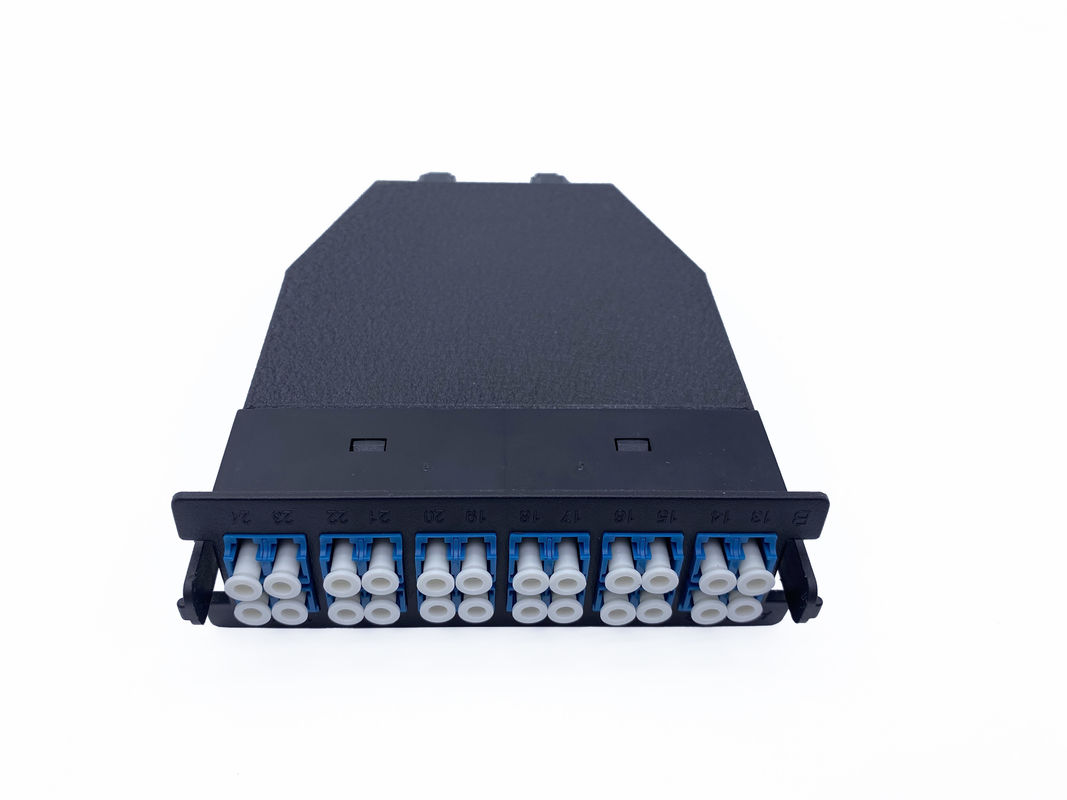

طبقة MTP MPO Cassette مع SM / MM Elite خسارة إدراج لإدارة الألياف
تستخدم كاسيتات وحدة MPO بشكل رئيسي لتقسيم 12 أو 24 مصابيح MPO من نهاية الطرفية المجمعة مسبقًا إلى المرفق القياسي البسيط أو المزدوج.باستخدام سلاسل التصحيح البسيطة أو المزدوجة، يمكن توصيل مخرجات الوحدات مباشرة مع المعدات أو الإطار أو نهاية العميل.
الميزات كاسيت MTP
يعتمد على البلاستيكات الهندسية عالية الجودة ومواد سبيكة الألومنيوم، مع التصفية الكهربائية.
السطح، المتميزة في المظهر وسهلة الاستخدام.
يمكن تحديث لوحة وجه MPO بسهولة.
جميع الموانئ الأمامية مع علامة رقم #، سهلة للتعرف عليها.
تثبيت سريع وسهل، مرنة في التكوين وسهلة الإدارة
مواصفات موصلات MPO
| خسارة الإدراج (dB) | معيار SM | (إس إم إليت) | معيار MM | إم إم إيليت | ||
| خسارة العائد (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | ||
| المدى الطويل (dB) | ≥60 | ≥60 | ||||
| قوة الشد (kgf) | 10 | |||||
| درجة حرارة العمل (°C) | -20~+70 | |||||
| طول موجة القياس (nm) | 1310 | 850 | ||||
| معايير الهندسة | ||||||
| البند | محور إكس | محور Y | ||||
| دقيقة | ماكس | دقيقة | ماكس | |||
| نصف قطر الانحناء (ملم) | 500 | - | 50 | - | ||
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 | ||
| البند | دقيقة | ماكس | ||||
| ارتفاع الألياف (nm) | 1000 | 3000 | ||||
| الحد الأقصى لخطأ ارتفاع الألياف (nm) | 600 | |||||
| خطأ ارتفاع الألياف المجاورة (nm) | -300 | +300 | ||||
| متوسط خطأ ارتفاع الألياف ((nm) | -300 | +300 | ||||
| الشجاعة المركزية (nm) | 300 | |||||
رابط الألياف الضوئية LC SC FCالمواصفات
| وضع الألياف | وضع واحد | وضع متعدد | ||
| طلاء الموصلات | الكمبيوتر | الزراعة | الكمبيوتر | |
| خسارة الإدراج (dB) | ≤0.3 | |||
| خسارة العائد (dB) | ≥50 | ≥60 | ≥35 | |
| التكرار | ≤0.2 1000 مرة من التزاوج | |||
| درجة حرارة العمل (°C) | -40 ~ +85 | |||
| طول موجة القياس (nm) | 1310 | 850 | ||
مقياس منتج MPO Cassette Module
معلومات الطلب
| الجزء رقم | الاسم | اللون | الحزمة |
| YDMPO-12-CM | كاسيتة MPO ذات 12 نواة (صندوق فارغ) | أسود | 1ص |
| YDMPO-24-CM | كاسيتة MPO ذات 24 نواة (صندوق فارغ) | أسود | 1ص |
خط إنتاج MPO MTP في YINGDA
يينغدا توفر كابل MPO، محول MPO، وحدة كاسيت الألياف الضوئية MPO، كابل MPO الاختراق الخ.
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
