| الاسم التجاري: | YINGDA |
| رقم الطراز: | YD-PLC-LG-108-SC-10 |
| الـ MOQ: | 100 PCS |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |

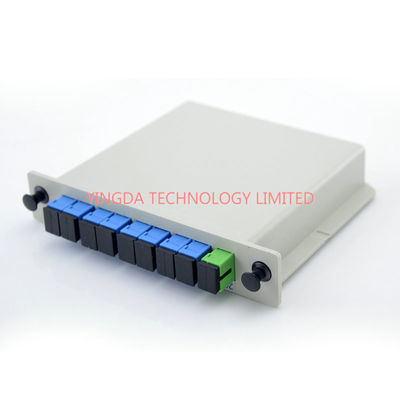

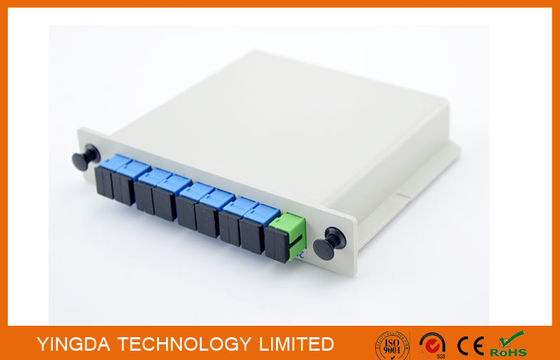

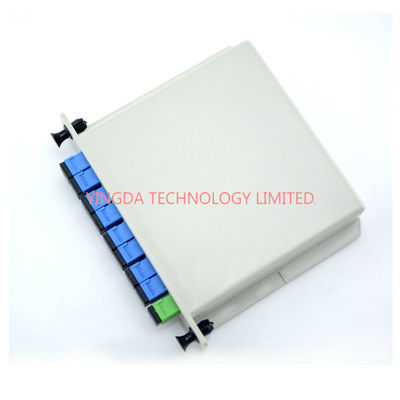

1*8 PLC Fiber Optic Splitter LGX Module، CATV Fiber Optic Terminal Box Insert Type
يوفر Yingda مقسمة PLC فائبرية عالية الدقة لبناء الشبكة البصرية. متطلبات منخفضة لوضع الموقع والبيئة ، تصميم نوع وحدة الإدراج المدمجة.إنه صغير بما فيه الكفاية لوضع. في صندوق المحطة الداخلية وإطار ODF أو صندوق توزيع الألياف الضوئية مباشرة. PLC القسمة البصرية يوفر تقسيم الطاقة موحدة مع خسارة إدراج منخفضة، PDL منخفضة وخسارة العودة عالية.يمكن للمستخدم تخصيص نسبة الانقسام البصري لكل قناة إخراجنطاق طول الموجة العمل من 1260nm إلى 1650nm.

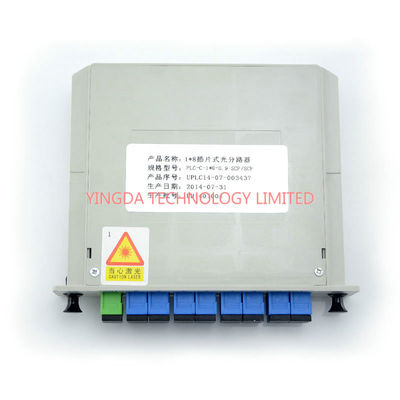

أداة تقسيم Fiber PLC splitter 1*8 box في الداخل تقوم بتنظيم pohto. يتم تلف كل محول وربط الألياف بطريقة منظمة ، وهناك خطاف لتثبيت الألياف.كل محول أو واجهة القسمة لديها غبار غطاء أو غبار غطاء، والهيكل جيد ومنظم، وهو أكثر ملاءمة للتركيب في صندوق محطة الألياف.
صندوق الألياف الضوئية الميزات:
* تصميم حجم صغير
* انخفاض خسارة الإدراج وانخفاض PDL
* موثوقية عالية
* عدد قنوات عالية
* نطاق موجة واسع
* مجموعة كبيرة من درجات حرارة العمل
* التعبئة والتكوين المخصصة
* المؤهلات الكاملة لشركة تلكورديا GR1209/1221
مُقسّم الألياف PLC المواصفات:
1×N(N>2) (مع رابط) المعلمات البصرية:
|
المعلمات |
1 × 4 |
1 × 8 |
1 × 16 |
1×32 |
||||||
|
1 |
طول موجة العملية ((nm) |
1260~1650 |
||||||||
|
2 |
خسارة الإدراج ((dB) |
ماكس |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
خسارة العائد ((dB) |
ماكس |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
خسارة العائد ((dB) |
دقيقة |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
ماكس |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
التوجيهات ((dB) |
دقيقة |
55 |
55 |
55 |
55 |
||||
|
7 |
خسارة تعتمد على طول الموجة ((dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
طول ذيل الخنزير ((م)) |
1.2 ((± 0.1) أو حسب ما يحدده العميل |
||||||||
|
9 |
نوع الألياف |
250 ميكرومتر من الألياف العارية |
||||||||
|
10 |
درجة حرارة التشغيل ((°C) |
-40 ~ 85 |
||||||||
|
11 |
درجة حرارة التخزين ((°C) |
-40 ~ 85 |
||||||||
|
12 |
حجم العبوة ((L × W × H) (ملم) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
طول موجة العملية ((nm) |
1260~1650 |
||||||||
|
2 |
خسارة العائد ((dB) |
أ.ب.سي. min |
55 |
|||||||
|
UPC دقيقة |
50 |
|||||||||
|
3 |
التوجيهات ((dB) |
دقيقة |
55 |
|||||||
|
4 |
طول ذيل الخنزير ((م)) |
1.0(±0.1) أو حسب ما يحدده العميل |
||||||||
|
5 |
نوع الألياف |
التخصيص |
||||||||
|
6 |
درجة حرارة التشغيل ((°C) |
-20~65 |
||||||||
|
7 |
درجة حرارة التخزين ((°C) |
-40 ~ 85 |
||||||||
ملاحظة: تم إجراء جميع القياسات في درجة حرارة الغرفة وتشمل المواصفات الموصولات.
2×N(N>2) PLCS ((بدون مرفق) معايير فاصل PLC للألياف البصرية:
|
المعلمات |
2×4 |
2 × 8 |
2 × 16 |
2×32 |
||
|
1 |
العملية طول الموجة ((nm) |
1260~1650 |
||||
|
2 |
خسارة الإدراج ((dB) |
ماكس |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
توحيد الخسارة ((dB) |
ماكس |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
خسارة العائد ((dB) |
دقيقة |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
ماكس |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
التوجيهات ((dB) |
دقيقة |
55 |
55 |
55 |
55 |
|
7 |
خسارة تعتمد على طول الموجة ((dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
طول ذيل الخنزير ((م)) |
1.2 ((± 0.1) أو حسب ما يحدده العميل |
||||
|
9 |
نوع الألياف |
التجميع |
||||
|
10 |
درجة حرارة التشغيل ((°C) |
-40 ~ 85 |
||||
|
11 |
درجة حرارة التخزين ((°C) |
-40 ~ 85 |
||||
|
12 |
الأبعاد (L × W × H) (ملم) |
50×4×4 |
50×4×4 |
60 × 7 × 4 |
60 × 7 × 4 |
|
ملاحظة: تم إجراء جميع القياسات في درجة حرارة الغرفة وتشمل المواصفات الموصولات.
