| الاسم التجاري: | YINGDA |
| رقم الطراز: | MTPC 24 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T / T |
12F 24F MTP MPO كابل الألياف البصرية كاسيت لرف لوحة التصحيح 19 بوصة 1U معدن أسود
توفر وحدات كاسيت MPO انتقالًا آمنًا بين موصلات MPO و LC أو SC المنفصلة.يتم استخدامها لربط MPO
العمود الفقري مع الترقيع LC أو SC.
يسمح النظام المعياري بالنشر السريع للبنية التحتية لمركز البيانات عالي الكثافة بالإضافة إلى تحسين استكشاف الأخطاء وإصلاحها و
إعادة التكوين أثناء التحركات والإضافات والتغييرات.يمكن تركيبه في هيكل متعدد الفتحات 1U أو 4U 19 بوصة.
تحتوي علب MPO على فتحات MPO-LC التي تم التحكم فيها واختبارها في المصنع لتوفير الأداء البصري والموثوقية.
يتم تقديم إصدارات MPO Elite و LC أو SC Premium منخفضة الخسارة تتميز بخسارة إدخال منخفضة لشبكات عالية السرعة ذات ميزانية عالية.
ميزات MPO LC Cassette
المواصفات الفنية لكاسيت MTP
|
المعلمات |
تجميعات كابل الألياف القياسية |
|
|
نوع الألياف |
SM (G.652 / G.657A) |
مم (OM1 / OM2 / OM3 / OM4) |
|
مواد السترة |
LSZH / OFNR / PVC |
|
|
نوع الموصل |
SC / LC / ST / LC / MU / MTRJ / MPO / E2000 |
|
|
مواد الطويق |
سيراميك |
|
|
اختبار الأطوال الموجية |
1310 ± 30/1550 ± 30 نانومتر |
850 ± 30/1300 ± 30 نانومتر |
|
خسائر الإدراج (ديسيبل) |
≤ 0.3 ديسيبل |
≤ 0.3 ديسيبل |
|
خسارة العودة (ديسيبل) |
≥45 ديسيبل (جهاز كمبيوتر / UPC) |
≥35dB (الكمبيوتر / UPC) |
|
التبادل |
≤ 0.2 ديسيبل |
|
|
جمعيات الكابلات |
ضفيرة / سيمبلكس / دوبلكس / مروحة للخارج |
|
|
درجة حرارة التشغيل (درجة مئوية) |
-10 ~ + 70 |
|
|
درجة حرارة التخزين (درجة مئوية) |
-40 ~ +85 |
|
|
طَرد |
1 وحدة / كيس |
|
|
* جميع القيم المحددة مع الموصلات. |
||

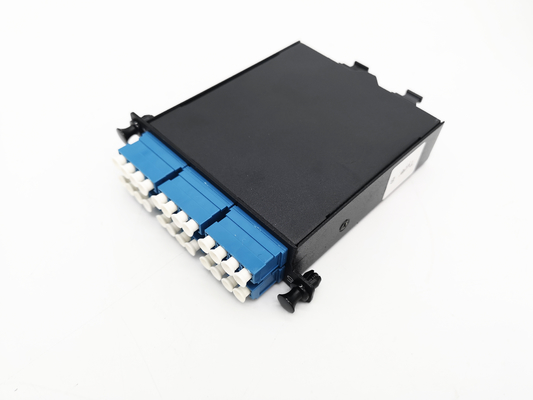

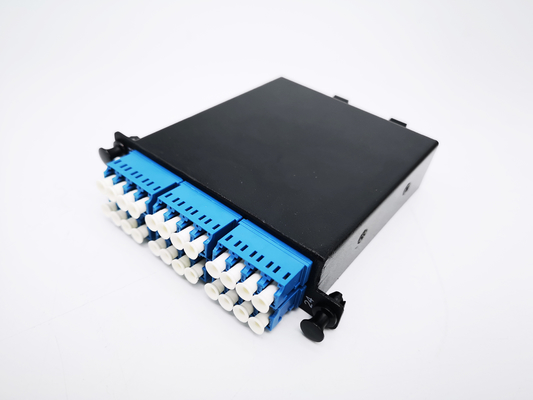

يتكون غلاف FTTH mini MPO Casstte من الفولاذ المدلفن على البارد ، وشكل مربع ، وسطح أملس ، مع 6 قطع من محولات LC الرباعية ، ويمكن أن يقوم الحد الأقصى بتوزيع وترقيع الألياف بـ 24 نقطة ، وتلبية تطبيقات الشبكة عالية الكثافة.
يمكن أن تكون اللوحة الأمامية 12 * محولات LC مزدوجة للخيار.
من أجل تثبيت أفضل ، هناك علامة 01-12 13-24 في الجانبين الأمامي والخلفي للتوافق مع بعضهما البعض.السطر الأول هو 1-12 ، السطر الثاني 13-24 من الأعلى إلى الأسفل.

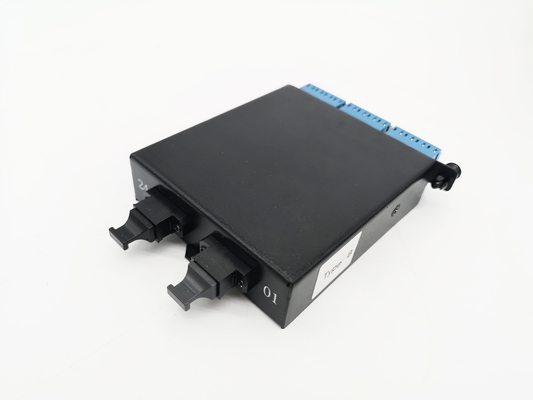

حجم صندوق المحطة الطرفية mpo المعدنية: 141.5 * 129 * 30 مم ، حد أقصى عقد محولات MPO 2 قطعة ، كابل تصحيح MPO LC 12 فايبر ، و 6 محولات رباعية LC
يتم إدخال الكاسيت في لوحة التصحيح بواسطة المسامير على كلا الجانبين على آذان التثبيت ، اضغط لأسفل لإدخاله ، أخرجه لفكه.
تطبيق

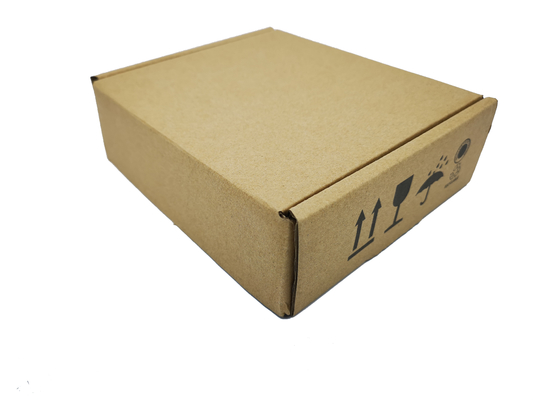

صندوق تغليف فردي مع نموذج في الأعلى والأسفل ، تتضمن تقارير الاختبار ، حماية أفضل أثناء النقل على المدى الطويل إذا تم شراؤها بالقطع.
نتبنى مارشين تلميع عالي الأداء رائد في الصناعة ، ويكمله حاملات لوحات دقيقة مصممة لحلقات MT.
يوفر الجهاز الرائد في الصناعة لمقياس التداخل ثلاثي الأبعاد التحقق من عملية تلميع MTP / MPO ، حيث يتوافق مقياس التداخل الذي يجعل جميع معلمات حلقة MT المصقولة وتتجاوز معايير الصناعة.
بعد اكتشاف التداخل ثلاثي الأبعاد ، توفر مرونة جهاز الاختبار النطاق الكامل للاختبار البصري المطلوب لتجميعات الكابلات المعقدة وعالية الألياف.
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
