| الاسم التجاري: | YINGDA |
| رقم الطراز: | الإطار البرنامجي-62LC-OM3-01 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T / T |

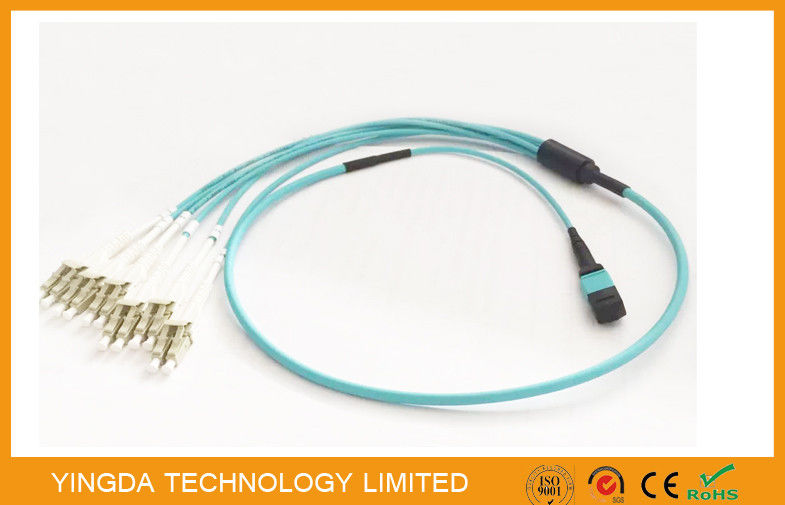

كابل 100G OM3-300 QSFP MPO MTP مع 6 x LC Duplex Uniboot Connector Aqua
يسمح MPO / MTP Fan out Assembly (المنتهية مسبقاً) بنشر سريع لربط المرفقات المتعددة الموانئ في شبكات منطقة التخزين عالية الكثافة وتطبيقات LAN لمراكز البيانات ،ضمان الاستخدام الكافي لمسارات الرف الأفقية والعمودية من خلال استخدام كابلات ذات شكل صغير.
بناء مع اتصالات MPO/MTP وحدات و LC/SC/FC الاتصالات، هذه الجمعيات توفر التوافق،المرونة وأداء النظام في منطقة توزيع معدات التبديل LAN / SAN عالية الكثافة.
خصائص ومزايا MTP/MPO:
1استخدام MPO Connectors - عامل شكل صغير، 12Fibers أو 24Fibers push/pull connectors.
2التنفيذ السريع - التصاميم المحددة للتطبيقات تكييف التكوين والبناء المتكامل لمتطلبات التطبيقات لتقليل النفايات ، وتحسين إدارة الكابلات ، والسرعة في النشر ،وتحسين المرونة والقدرة على الإدارة لتخفيض تكاليف التثبيت.
3. تم إنهاء المصنع - يوفر حلًا سريعًا للتنفيذ وقابل للتوسع لتحسين الموثوقية وتقليل وقت التثبيت والتكلفة.
4.100٪ اختبار (بيانات الاختبار المقدمة) - يضمن الأداء البصري المحقق لتحسين سلامة الشبكة.
5الكابل ذو الكثافة العالية - يستخدم مساحة المسار بكفاءة أكبر لتحسين القدرة على الإدارة وخفض تكاليف التثبيت.
6أداء محسّن - تجمعات مصنوعة مع خسارة منخفضة MPO/MTP OECE الملكية.
خسارة العودة، وتقليل التغيّر لتحسين أداء خسارة وصلة القناة.
7- الامتثال للمعايير: - يتوافق الكابل المغطى مع NFPA 262 الألياف الضوئية غير الموصلة (OFNP) أو IEC-60332 منخفضة الدخان صفر الهالوجين (LSZH) تصنيف اللهب ،تتوافق مع التوجيه 2002/95/EC (RoHS) و REACH SvHC.
- وصلة MPO تتوافق مع IEC-61754-7 و EIA/TIA-604-5.
تفاصيل MPO للكابل الضوئي
مواصفات موصلات MPO للألياف البصرية
|
البند |
(SM) |
م م م |
|
|
عدد الألياف |
8,12،24 Core |
||
|
بولندية |
PC،APC |
البنك المركزي |
|
|
لون الغطاء |
القياسية ((الخضراء)) ، النخبة ((الصفراء)) |
القياسية ((البيج)) ، الراقية ((المياه)) |
|
|
خسارة الإدراج |
المعيار |
≤0.7dB |
≤0.5dB |
|
الخسارة المنخفضة النخبة |
≤0.35dB |
≤0.3dB |
|
|
خسارة العائد |
PC≥50dB؛ APC≥60dB |
≥30dB |
|
|
الصمود (500 مرة) |
≤0.2dB |
||
|
طول موجة الاختبار |
1310/1550nm |
850 × 1310nm |
|
مواصفات كابلات MPO
|
نوع الألياف |
OS2,OM1,OM2,OM3,OM4 |
|
عدد الألياف |
8، 12، 24، 48، 72، 96 |
|
القطر الخارجي |
3.0mm (8 / 12Core ) ، 5.5mm (24Cores) أو مخصصة |
|
لون السترة الخارجية |
OS2 ((صفراء) ، OM2 ((برتقالي) ، OM3 ((مائي) ، OM4 ((مائي) ، أو مخصصة |
|
مادة السترة الخارجية |
LSZH، OFNP، OFNR |
|
قوة السحب |
500N |
|
درجة حرارة العمل |
-20 إلى + 70 درجة مئوية |
|
درجة حرارة التخزين |
-40 إلى + 70 درجة مئوية |
هيكل الكابلات المصنوعة من الألياف:
معلومات طلب كابلات الألياف Mpo
|
المبلغ |
الوصف |
|
MPOM-62LC-S62-U |
MPO سلك التصحيح المزعج، OS2 (G652D) ، |
|
MPOM-62LC-S67U |
MPO سلك التشغيل الموسيقي، SM (G655A) |
|
MPOM-62LC-OM1-U |
MPO سلك التشغيل الخارجي، OM2 (50/125um) ، |
|
MPOM-62LC-OM2-U |
MPO سلك التشغيل الخارجي، OM1 (62.5/125um) ، |
|
MPOM-62LC-OM3-U |
MPO سلك التشغيل الخارجي، OM3 (50/125um) ، |
|
MPOM-62LC-OM4-U |
MPO سلك التشغيل الخارجي للشريط، OM4 |
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
